Buderus Logavolt STH102-29 T100S Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Buderus Anleitungen
  4. Warmwasserspeicher
  5. Logavolt STH102-29 T100S
  6. Bedienungsanleitung

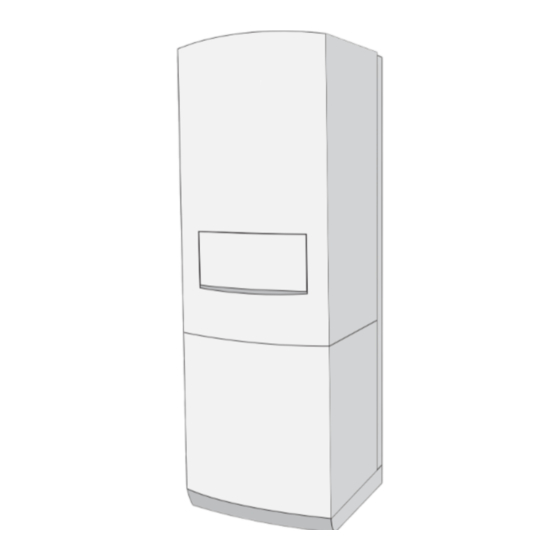

Buderus Logavolt STH102-29 T100S Bedienungsanleitung

Buderus Logavolt STH102-29 T100S Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Logavolt STH102-29 T100S:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
8716115448-00.2Wo
Logavolt
STH102-29 T100S
Bodenstehende
Stirling-Energie-
zentrale mit integrier-
tem Warmwasser-
speicher
Für den Bediener
Vor Bedienung sorgfältig
lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logavolt STH102-29 T100S

Inhaltszusammenfassung für Buderus Logavolt STH102-29 T100S

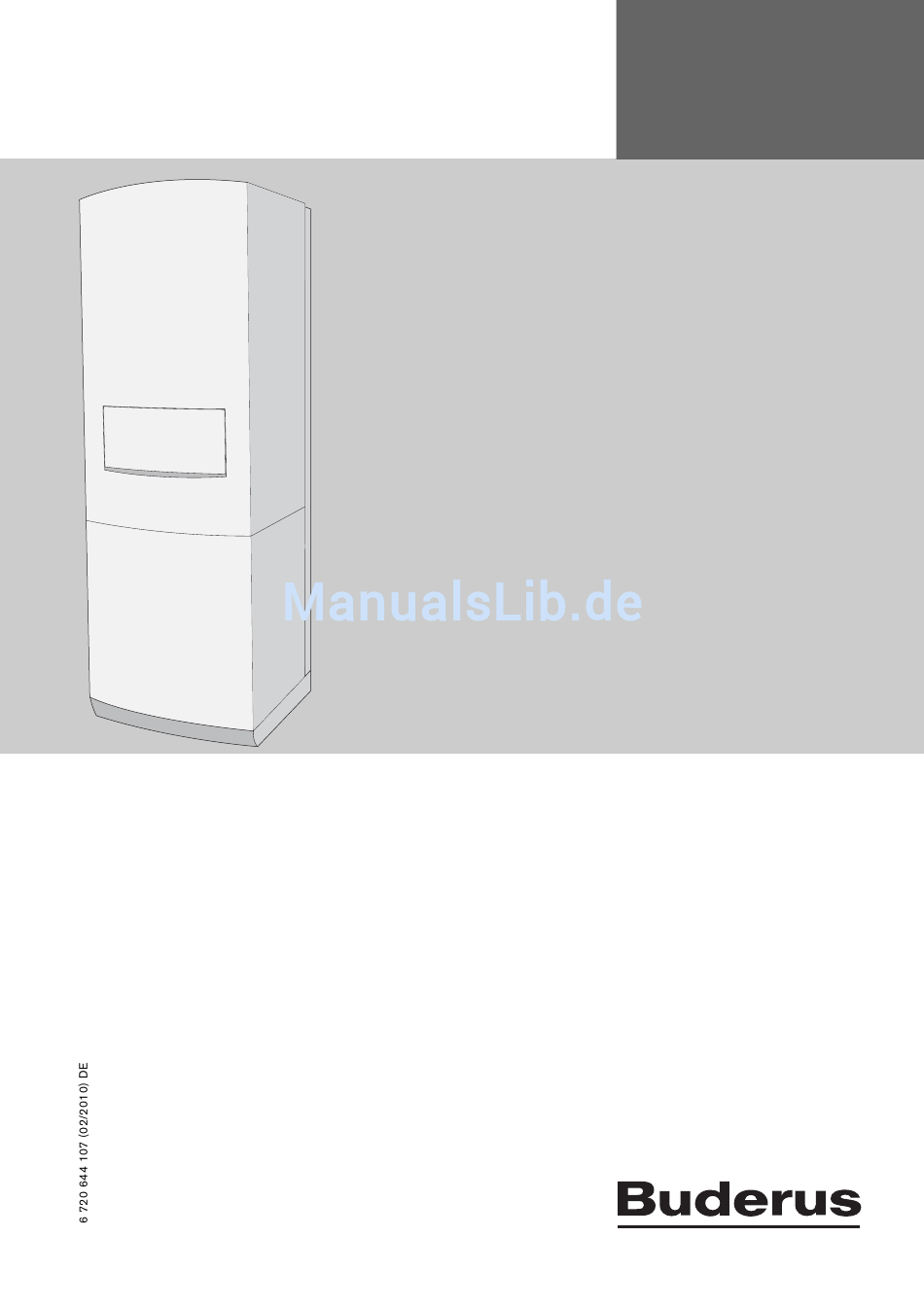

  • Seite 1 Bedienungsanleitung Bodenstehende Stirling-Energie- zentrale mit integrier- tem Warmwasser- speicher 8716115448-00.2Wo Logavolt Für den Bediener Vor Bedienung sorgfältig STH102-29 T100S lesen.
  • Seite 2 Wohlfühlklima zu entwickeln. Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heiztechnik in bewährter Buderus Qualität, die Ihnen lange und zuver- lässig Behaglichkeit schenken wird. Wir fertigen nach den neuesten Technologien und achten darauf, dass unsere Produkte effizient aufeinander abge- stimmt sind.

  • Seite 3: Inhaltsverzeichnis

    Index ........19 Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 4: Symbolerklärung Und Sicherheitshinweise

    Lassen Sie Ihr Gerät nur durch einen zugelassenen Fach- Tab. 1 betrieb aufstellen oder umbauen. Ändern Sie keine abgasführenden Teile. Verschließen Sie keinesfalls den Auslauf der Sicherheits- ventile. Während der Aufheizung tritt am Sicherheitsventil des Speichers Wasser aus. Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 5: Angaben Zum Gerät

    Wenden Sie sich dazu an die Adresse auf der Rück- seite dieser Anleitung. Es erfüllt die Anforderungen an Gas-Brennwertkessel im Sinne der Energieeinsparverordnung. Das Gerät ist nach EN 677 geprüft. Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 6: Gerät Für Den Betrieb Vorbereiten

    Gerät für den Betrieb vorbereiten Gerät für den Betrieb vorbereiten Übersicht über Anschlüsse und Bedienelemente 11 12 13 16 15 14 Bild 1 Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 7: Gashahn Öffnen

    Ihrem Fachmann zeigen. HINWEIS: Das Gerät kann beschädigt werden. B Heizwasser nur bei kaltem Gerät nach- füllen. Maximaler Druck von 3 bar, bei höchster Temperatur des Heizwassers, darf nicht überschritten werden (Sicherheitsventil öffnet). Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 8: Bedienung

    Das Display erlischt. B Wenn das Gerät länger außer Betrieb genommen wird: Störung Frostschutz beachten. Informationsebene aktiv INFO Programmierungszugriff PROG ECO-Funktion (Gerät vorübergehend AUS) Urlaubsfunktion aktiv Heizbetrieb aktiv Wartung/Spezielle Betriebsart Tab. 2 Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 9: Betriebsart Heizung Wählen

    HINWEIS: Gefahr des Einfrierens der Hei- zungsanlage. Bei Frostschutzbetrieb besteht nur Gerätefrostschutz. Bei eingeschaltetem Brenner erscheint das Symbol . Das Einstellen der gewünschten Raumtemperatur für jede Betriebsart erfolgt über das Servicemenü ( Kapitel 5). Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 10: Einstellung Von Schaltzeiten Und Temperaturen Für Heizung Und Warmwasser

    Servicemenüs (Beispiel Fernbe- dienung) Drehknopf „Auswahl“ Taste „Zurück (ESC)“ (= Servicefunktion/Untermenü ohne Speichern verlassen) Anzeige der Servicefunktion (Nummer plus Klartext) Wert der Servicefunktion Taste „OK“ (= Auswahl bestätigen, Wert speichern) Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 11 1610 Nennsollwert °C Von Parameterwert 1612 bis 65 1612 Reduziertsollwert °C Von 8 bis Parameterwert 1610 1620 Freigabe 0: 24h/Tag 1: Zeitprogramm Heizkreis 1 2: Zeitprogramm 4/TWW Tab. 3 Menü Endbenutzer Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 12: Programmierung Der Zeitsteuerung

    Übersicht der Parameter für die Raumtemperatur-Soll- werte Seite 11. Ohne Außentemperaturfühler oder Raumtemperaturfühler in der Fernbedienung kann die Elektronik die Raumtempe- ratur nicht regeln. Übersicht der Parameter für die Raumtemperatur-Soll- werte Seite 11. Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 13: Temperatur Für Die Automatische Sommer-Winter-Umschaltung

    Wetter umschaltet (im Frühjahr früher, im Herbst später). • Diese Funktion funktioniert nicht in der Betriebsart Dauernd KOMFORT heizen. • Im Display wird bei Sommerbetrieb ECO angezeigt. • Plötzliche Schwankungen der Außentemperatur wer- den herausgefiltert. Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 14: Anzeigen Von Betriebsparametern

    • Frostschutz aktiv • Ladesperre aktiv • Zwangsladung aktiv • Push aktiv • Ladung aktiv • Nachlauf aktiv • Geladen, Legio'temperatur • Geladen, Nenntemperatur • Geladen, Reduz'temperatur • Aus Tab. 4 Menü Info Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 15: Energiesparhinweise

    Fenster für kurze Zeit ganz. Drehen Sie während des Lüftens die Thermostatventile Zirkulationspumpe Stellen Sie eine evtl. vorhandene Zirkulationspumpe für Warmwasser über ein Zeitprogramm auf die individuellen Bedürfnisse ein (z. B. morgens, mittags, abends). Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 16: Störungen Beheben

    Angaben über Ihr Gerät zu machen. Diese Angaben erhalten Sie vom Typschild oder vom Gerätetyp-Aufkleber in der Blende. Logavolt STH102-29 T100S............ Fertigungsdatum (FD ...) ............Datum der Inbetriebnahme: ............Ersteller der Anlage: ..............Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 17: Wartung

    Wartungs- und Inspektionsvertrag ab, mit jähr- licher Inspektion und bedarfsabhängiger Wartung. Das sichert Ihnen einen hohen Wirkungsgrad bei umwelt- freundlicher Verbrennung. Verkleidung reinigen Mit feuchtem Tuch Verkleidung abreiben. Keine scharfen oder ätzenden Reinigungsmittel verwenden. Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 18: 10 Umweltschutz/Entsorgung

    Gesichtspunkte bestmögliche Technik und Materialien ein. Verpackung Bei der Verpackung sind wir an den länderspezifischen Verwertungssystemen beteiligt, die ein optimales Recyc- ling gewährleisten. Alle verwendeten Verpackungsmaterialien sind umwelt- verträglich und wiederverwertbar. Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 19: Index

    Gerät einschalten ..........Heizung einschalten ............Inbetriebnahme ....Kontrolle des Betriebsdruckes der Heizung ..............Lüften ........Nachfüllen von Heizwasser ............. Recycling ............Reinigung ..........Sicherheitshinweise ............Störungen ........... Störungsanzeige ............Umweltschutz Logavolt STH102-29 T100S - Änderungen aufgrund technischer Verbesserungen vorbehalten.
