SL Loudspeaker 52 A installieren
HIGH
PASS
50Hz
70Hz
100Hz
POSITION ADJUSTMENTS
FLAT

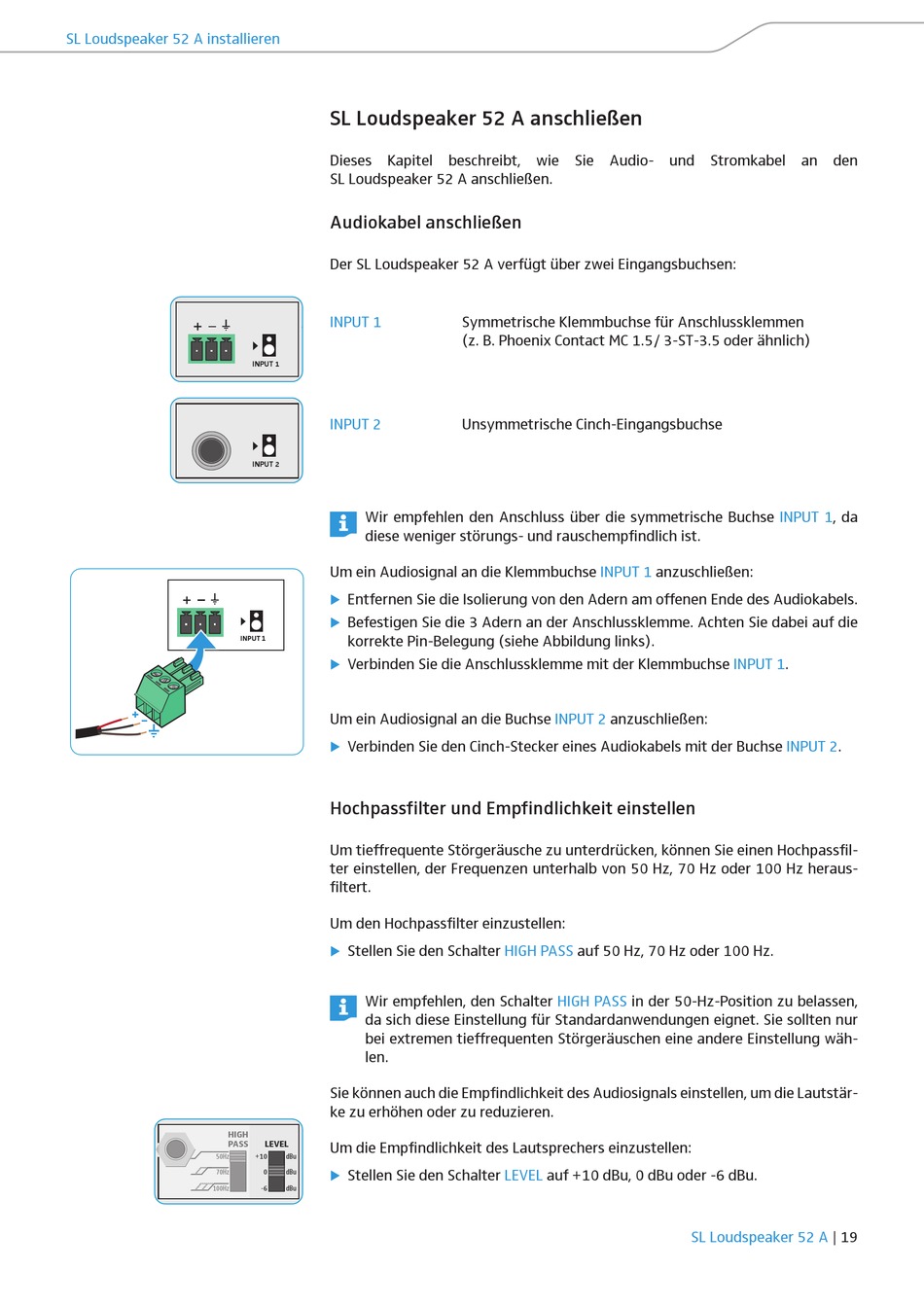

SL Loudspeaker 52 A anschließen
Dieses Kapitel beschreibt, wie Sie Audio- und Stromkabel an den
SL Loudspeaker 52 A anschließen.
Audiokabel anschließen
Der SL Loudspeaker 52 A verfügt über zwei Eingangsbuchsen:
INPUT 1
INPUT 1
INPUT 2
INPUT 2
Wir empfehlen den Anschluss über die symmetrische Buchse
diese weniger störungs- und rauschempfindlich ist.
Um ein Audiosignal an die Klemmbuchse
Entfernen Sie die Isolierung von den Adern am offenen Ende des Audiokabels.
X
Befestigen Sie die 3 Adern an der Anschlussklemme. Achten Sie dabei auf die
X
korrekte Pin-Belegung (siehe Abbildung links).
INPUT 1
Verbinden Sie die Anschlussklemme mit der Klemmbuchse
X
Um ein Audiosignal an die Buchse
Verbinden Sie den Cinch-Stecker eines Audiokabels mit der Buchse
X

Hochpassfilter und Empfindlichkeit einstellen

Um tieffrequente Störgeräusche zu unterdrücken, können Sie einen Hochpassfil-
ter einstellen, der Frequenzen unterhalb von 50 Hz, 70 Hz oder 100 Hz heraus-
filtert.
Um den Hochpassfilter einzustellen:
Stellen Sie den Schalter
X
Wir empfehlen, den Schalter
da sich diese Einstellung für Standardanwendungen eignet. Sie sollten nur
bei extremen tieffrequenten Störgeräuschen eine andere Einstellung wäh-
len.
Sie können auch die Empfindlichkeit des Audiosignals einstellen, um die Lautstär-
ke zu erhöhen oder zu reduzieren.
LEVEL Um die Empfindlichkeit des Lautsprechers einzustellen:
+10 dBu
Stellen Sie den Schalter
0 dBu
X
-6 dBu
Symmetrische Klemmbuchse für Anschlussklemmen
(z. B. Phoenix Contact MC 1.5/ 3-ST-3.5 oder ähnlich)
Unsymmetrische Cinch-Eingangsbuchse
INPUT 1
INPUT 2 anzuschließen:
HIGH PASS auf 50 Hz, 70 Hz oder 100 Hz.
HIGH PASS in der 50-Hz-Position zu belassen,
LEVEL auf +10 dBu, 0 dBu oder -6 dBu.
INPUT 1, da
anzuschließen:
INPUT 1.
INPUT 2.
SL Loudspeaker 52 A | 19
