- Seite 1 Industry Acoustic System IAS-MO 2000 Set Bedienungsanleitung +/- 15dB OVERLOAD LEVEL GAIN...
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise ....................2 IAS-MO 2000 Set ......................4 Lieferumfang....................... 5 IAS-MO 2000 Set ....................5 MZWW 2000 ......................5 Übersicht über die Bedienelemente IAS-MO 2000 Set ........6 Inbetriebnahme ......................7 Gerät aufstellen ....................7 Rack-Montage ...................... 7 Netzteil anschließen ................... 8 Verstärker anschließen .................. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Diese Bedienungsanleitung enthält wichtige HInweise für Ihre Sicherheit. Lesen Sie diese Bedienungsanleitung. Bewahren Sie diese Bedienungsanleitung auf. Geben Sie das Gerät an andere Nutzer stets zusammen mit dieser Bedienungsanleitung weiter. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. WARNUNG: Setzen Sie Gerät und Netzteil weder Regen noch Feuchtigkeit aus. Andernfalls besteht die Gefahr eines Brandes oder Stromschlages. - Seite 5 Geräten, die Wärme erzeugen (z. B. auch Verstärker). Stellen Sie das Gerät nie direkt in die Sonne. Verwenden Sie nur das von Sennheiser angegebene Zubehör und entspre- chende Zusatzgeräte. Benutzen Sie dieses Gerät ausschließlich in trockenen Räumen, setzen Sie es weder Tropf- noch Spritzwasser aus.
-
Seite 6: Ias-Mo 2000 Set
IAS-MO 2000 Set Das IAS-MO 2000 Set System besteht aus folgenden Hauptkomponenten: 1 Optisches Mikrofon MO 2000 Set 1 Wetter-/Windschutz MZWW 2000 und erfüllt als System die Anforderungen der ATEX-Richtlinie Das optische Mikrofon MO 2000 H besteht aus dem optoakustischen Mikro- fonkopf mit einem doppelten, fest angeschlossenen Lichtwellenleiter (LWL) von 3 m. -
Seite 7: Lieferumfang

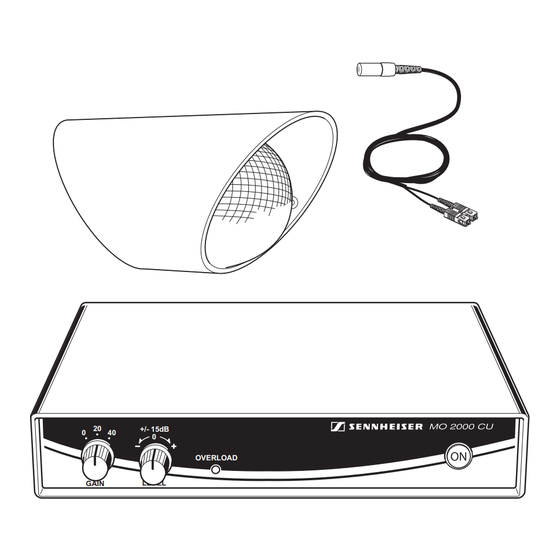

Lieferumfang IAS-MO 2000 Set 1 optisches Mikrofon mit 3 m-LWL-Kabel MO 2000 H 1 Zentraleinheit MO 2000 CU 1 Netzteil mit verschiedenen Adaptern 1 Rackadapter GA 2 1 Koffer 1 Bedienungsanleitung optisches Mikrofon LWL-Kabel MO 2000 CU +/- 15dB Steckernetzteil... -
Seite 8: Übersicht Über Die Bedienelemente Ias-Mo 2000 Set
Übersicht über die Bedienelemente IAS-MO 2000 Set ³ · » ¿ +/- 15dB OVERLOAD GAIN LEVEL AF OUT BAL/UNBAL OPTICAL MIC INPUT DC IN 12V/150mA LEV 6dBu MAX ´ ² ¶ º º ¾ µ ¸ ³ Schalter für Empfindlichkeitseinstellung „grob“... -
Seite 9: Inbetriebnahme
Inbetriebnahme Gefahr der Verfärbung von Möbeloberflächen! VORSICHT! Möbeloberflächen sind mit Lacken, Polituren oder Kunststoffen behandelt, die bei Kontakt mit anderen Kunststoffen Flecken hervorrufen können. Wir können daher trotz sorgfältiger Prü- fung der von uns eingesetzten Kunststoffe Verfärbungen nicht ausschließen. Stellen Sie die Zentraleinheit nicht auf empfindliche Möbel- oberflächen. -
Seite 10: Netzteil Anschließen
Um zwei Zentraleinheiten nebeneinander in ein Rack einzusetzen: Legen Sie die Zentraleinheiten nebeneinander mit der Unterseite nach oben auf eine ebene Fläche. Richten Sie das Verbindungsblech über den Löchern auf der Unterseite der Zentraleinheit aus. Schrauben Sie das Verbindungsblech mit acht Kreuzschlitzschrauben (M 3x6) fest. -
Seite 11: Optisches Mikrofon Anschließen
Optisches Mikrofon anschließen Gefahr der Beschädigung des Glasfaserkabels! VORSICHT! Glasfaserkabel lässt sich nicht wie herkömmliches Kabel biegen! Stellen Sie sicher, dass Sie bei der Installation einen Biege- radius von 50 mm nicht unterschreiten. Signalverlust! VORSICHT! Bei falscher Polung verringert sich die Signalstärke. Achten Sie beim Anschließen auf die korrekte Polung. - Seite 12 Optisches Mikrofon im Windschutz anschließen Lösen Sie den Windschutzkorb und öffnen Sie die Kappe, wie in der Abbil- dung gezeigt. Ziehen Sie die Schutzkappen von den Steckern des LWL-Kabels Drücken Sie das Kunststoffgehäuse auf einer ebenen Unterlage herunter, bis es sich mit einem hörbaren „Klick“ von den Steckern löst. Hinweis: Verwenden Sie hierbei eine feste, ebene und saubere Unterlage (z.
-
Seite 13: Gerät Ein-/Ausschalten
Gerät ein-/ausschalten Das Gerät schaltet sich nach dem Anschluss an die Stromversorgung selbst- ON ¿ tätig ein, die Taste leuchtet. ¿, um die Zentraleinheit MO 2000 CU aus- bzw. Drücken Sie die Taste wieder einzuschalten. Hinweis: Wird die Stromversorgung für mehrere Sekunden unterbrochen (z. -
Seite 14: Wetter-/Windschutz Demontieren
Wetter-/Windschutz demontieren Zubehör Art.-Nr. Zubehörteil 009823 Rackadapter GA 2 525700 Mikrofonmodul MO 2000 H 525701 Zentraleinheit MO 2000 CU 525702 Rohr 522170 Buchse (innen) SCRJ-GOF 522168 Abdeckung mit Dichtungsring 522169 Platte/Anbaurahmen 522176 Buchse (LWL-Steckverbinder-Set) SCRJ-HCS 067510 Steckernetzteil 524601 Windschutzkorb 502186 Mikrofonhalter MZQ 2000 511999 Koffer... -
Seite 15: Pflege Und Wartung
Pflege und Wartung Lebensgefahr! WARNUNG! Reparaturen an EEx-Schutz-Komponenten sind nicht zulässig. Wenn Sie die EEx-Schutz-Komponenten selbstständig repa- rieren, besteht Explosionsgefahr. Lassen Sie Reparaturen am Gerät nur durch den Hersteller durchführen. Flüssigkeit zerstört die Elektronik der Zentraleinheit VORSICHT! MO 2000 CU! Wenn Flüssigkeit in das Gehäuse des Geräts eindringt, dann kann sie einen Kurzschluss in der Elektronik verursachen. -
Seite 16: Technische Daten
Technische Daten Zentraleinheit MO 2000 CU Ausführung Metallgehäuse in 19 Zoll Auf der Gerätefront befinden sich Ein/Aus-Schalter mit Betriebsanzeige-LED Übersteuerungsanzeige-LED Schalter für Empfindlichkeitseinstellung „grob“ Potentiometer für Empfindlichkeits- einstellung „fein“, mit 0 dB Markierung Auf der Rückseite befinden sich Buchse (Hohlklinke) für Spannungs- versorgung Optische Anschlüsse SC duplex für Mikrofon... -
Seite 17: Steckerbelegung
LWL-Verlängerung (optional) Schnittstelle Stecker SC Multimode 200/230 μm Ausführung Leistungsverluste ca. 3–4 dB je 100 m Optische Kupplung (optional) Schnittstelle Buchse/Buchse Ausführung Typ SC Koppelverluste 5–6 dB je Koppelstellenpaar NF-Kabel Ausführung symmetrisches Mikrofonkabel mit Schirm Steckerbelegung Betriebsspannungsanschluss XLR-3-Stecker, symmetrisch Frequenzgang 50k Hz... -
Seite 18: Herstellererklärungen
Herstellererklärungen Garantiebestimmungen Sennheiser GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantieleistungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. EG-Konformitätserklärung 0044 Diese Geräte ensprechen den grundlegenden Anforderungen und den wei- teren Vorgaben der Richtlinien 94/9/EU, 2004/108/EU und 2006/95/EU. - Seite 20 Sennheiser electronic GmbH & Co. KG Am Labor 1 30900 Wedemark, Germany Phone +49 (5130) 600 0 Printed in Germany Fax +49 (5130) 600 300 Publ. 08/08 www.sennheiser.com 524194/A01...
