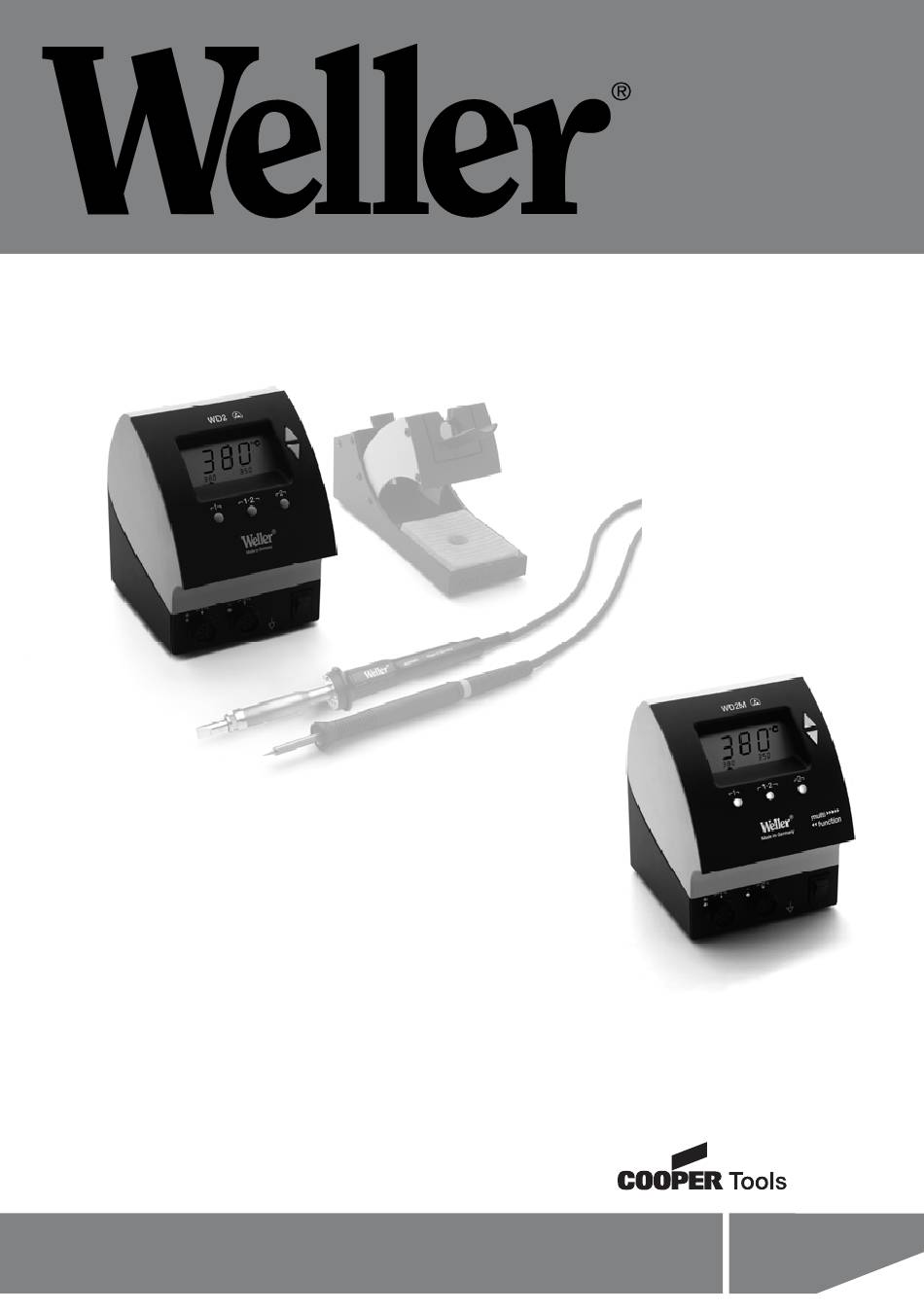

- Seite 1 WD 2 / WD 2M Betriebsanleitung - Operating Instructions - Manual de uso - Mode d'emploi - Istruzioni per lùso - Manual do utilizador...
- Seite 3 WD 2 / WD 2 M – Operating Instructions Deutsch English Español Français Italiano Português The data specified above only serves to describe the product. No statements concerning a certain condition or suitability for a certain application can be derived from our information.
- Seite 4 WR 3M...
- Seite 5 WD 2 / WD 2 M Betriebsanleitung...
-
Seite 6: Geräteübersicht
WD 2 / WD 2M WD 2 WD 2M Geräteübersicht " " Display UP-Taste & DOWN-Taste Taste Sollwertmodus 1 Kanalwahltaste ┌ 1·2 ┐ Taste Sollwertmodus 2 & Netzschalter Potentialausgleichsbuchse Anschlussbuchse für das " Lötwerkzeug Kanal 1 10 Anschlussbuchse für das Lötwerkzeug Kanal 2... -
Seite 7: Inhaltsverzeichnis
11 Entsorgung ................18 12 Garantie ..................18 1 Zu dieser Anleitung Wir danken Ihnen für das mit dem Kauf der Weller WD 2 / WD 2M erwiesene Vertrauen. Bei der Fertigung wurden strengste Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen. -
Seite 8: Zu Ihrer Sicherheit
Regeln hergestellt. Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie die Sicherheitshinweise im beiliegenden Sicherheitsheft sowie die Warnhinweise in dieser Anleitung nicht beachten. Geben Sie die Lötstation WD 2 / WD 2M an Dritte stets zusammen mit der Bedienungsanleitung weiter. Bestimmungsgemäßer Gebrauch Verwenden Sie die Lötstation WD 2 / WD 2M ausschließlich gemäß... -
Seite 9: Gerätebeschreibung
WD 2 / WD 2M 5-18 4 Gerätebeschreibung Die Weller WD 2 / WD 2M ist eine vielseitig verwendbare Lötstation für professionelle Reparaturarbeiten an elektronischen Baugruppen neuester Technologie in der industriellen Fertigungstechnik sowie im Reparatur- und Laborbereich. Die digitale Regelelektronik gewährleistet zusammen mit einer hochwertigen Sensor- und Wärmeübertragungstechnik im... - Seite 10 Weller-Software auf CD zur Verfügung mit der Sie − ein Software Update („Firmware Updater“) an Ihrem Steuergerät durchführen können und − das Steuergerät fernbedienen, sowie Temperaturkurven grafisch darstellen, speichern und ausdrucken können („Monitorsoftware“). Hinweis Das Steuergerät WD 2 kann mit einer USB-Schnittstelle nachgerüstet werden.
-
Seite 11: Gerät In Betrieb Nehmen
Display (1) als optische Regelkontrolle: − Konstantes Leuchten bedeutet, dass das System aufheizt. − Blinken signalisiert das Erreichen der vorgewählten Temperatur. Hinweis Die an das WD 2 / WD 2M anschließbaren Werkzeuge entnehmen Sie bitte der Zubehörliste auf der Seite 18. -
Seite 12: Gerät Bedienen
8-18 WD 2/ WD 2M 6 Gerät bedienen Kanal auswählen, aus- oder einschalten 1. Taste ┌ 1·2 ┐ drücken um einen der beiden Kanäle auszuwählen. Der ausgewählte Kanal wird durch ein Dreieck im Display sowie durch eine rot leuchtende LED über der Anschlussbuchse am Gerät angezeigt. - Seite 13 WD 2 / WD 2M 9-18 Temperatur mittels Temperaturtasten einstellen 1. Gewünschten Kanal durch Drücken der Taste ┌ 1 ┐ oder ┌ 2 ┐ auswählen. 2. Anzeige von 3 Festtemperaturen im Display für ca. 2 s. Solange das Temperatursymbol blinkt, kann nun die gewünschte Temperatur ausgewählt werden.
-
Seite 14: Löten Und Entlöten
Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen. − Schalten Sie bei längeren Arbeitspausen das Lötsystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch − Benetzen Sie die Spitze, bevor Sie den Lötkolben in die Ablage legen. -
Seite 15: Sonderfunktionen Menü 1 Auswählen
WD 2 / WD 2M 11-18 Sonderfunktionen Menü 1 auswählen Sonderfunktionen Navigation STANDBY ┌ 1 ┐ SETBACK AUTO OFF ┌ 1·2 ┐ OFFSET WINDOW EXIT ┌ 2 ┐ °C/°F 1. Gewünschten Kanal auswählen (siehe 6.1, auf Seite 8) 2. Taste UP und DOWN gleichzeitig gedrückt halten. - Seite 16 12-18 WD 2/ WD 2M Temperaturabschaltung (SETBACK) einstellen Bei Nichtgebrauch des Lötwerkzeugs wird die Temperatur nach Ablauf der eingestellten Setback-Zeit auf Standby-Temperatur abgesenkt. Der Setbackzustand wird durch eine blinkende Istwertanzeige angezeigt und im Display wird „STANDBY“ angezeigt. Drücken der Taste UP oder DOWN beendet diesen Setbackzustand.
- Seite 17 WD 2 / WD 2M 13-18 Temperaturverhalten bei unterschiedlichen Einstellungen der SETBACK- und AUTO OFF-Funktionen Einstellungen Temperaturverhalten ohne Schaltablage SETBACK OFF Time Time [1-99 min] [1-999 min] Lötwerkzeug bleibt auf der eingestellten Löttemperatur. Lötwerkzeug wird bei Nichtgebrauch nach Ablauf der OFF-Zeit Time abgeschaltet.
- Seite 18 14-18 WD 2/ WD 2M Temperatur-Offset einstellen Die reale Lötspitzentemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden. 1. Menüpunkt OFFSET im Menü 1 auswählen. 2. Auto-OFFSET-Temperaturwert mit Taste UP oder DOWN einstellen. 3. Mit Taste ┌ 1 ┐ (zurück) oder ┌ 1·2 ┐ (vor) zum nächsten Menüpunkt wechseln.
-
Seite 19: Sonderfunktionen Menü 2 Auswählen
- Mit Taste ┌ 2 ┐ Menü wieder verlassen (EXIT). Stationskennung (ID Code) einstellen Bei Verwendung der optionalen USB-Schnittstelle können mehrere WD 2 / WD 2M Lötstationen in vollem Funktionsumfang angesteuert und fernbedient werden. Jede Station benötigt hierfür eine Stationskennung (ID Code) um eindeutig identifiziert werden zu können. - Seite 20 16-18 WD 2/ WD 2M Kalibrierfunktion (Factory Calibration Check) bedienen Mit der FCC-Funktion können Sie die Temperaturgenauigkeit der Lötstation überprüfen und eventuelle Abweichungen ausgleichen. Hierfür muss die Lötspitzentemperatur mit einem externen Temperaturmessgerät und einer dem Lötwerkzeug zugeordneten Temperaturmessspitze gemessen werden.
-
Seite 21: Wd 2 / Wd 2M Pflegen Und Warten
1. Menüpunkt HI / LO im Menü 2 auswählen. 2. Status mit Taste UP (HI) oder DOWN (LO) einstellen. 8 WD 2 / WD 2M pflegen und warten Der Übergang zwischen Heizkörper / Sensor und der Lötspitze darf nicht durch Schmutz, Fremdkörper oder Beschädigungen beeinträchtigt werden, da dies die Genauigkeit der... -
Seite 22: Fehlermeldungen Und Fehlerbehebung
18-18 WD 2/ WD 2M 9 Fehlermeldungen und Fehlerbehebung Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe − Werkzeug wurde nicht − Anschluss des Werkzeugs am Anzeige „- - -“ erkannt Gerät überprüfen − Werkzeug defekt − Angeschlossenes Werkzeug überprüfen − Lötspitze erneut einstecken Anzeige "tip"... - Seite 41 WD 2 / WD 2 M Manual de uso...
