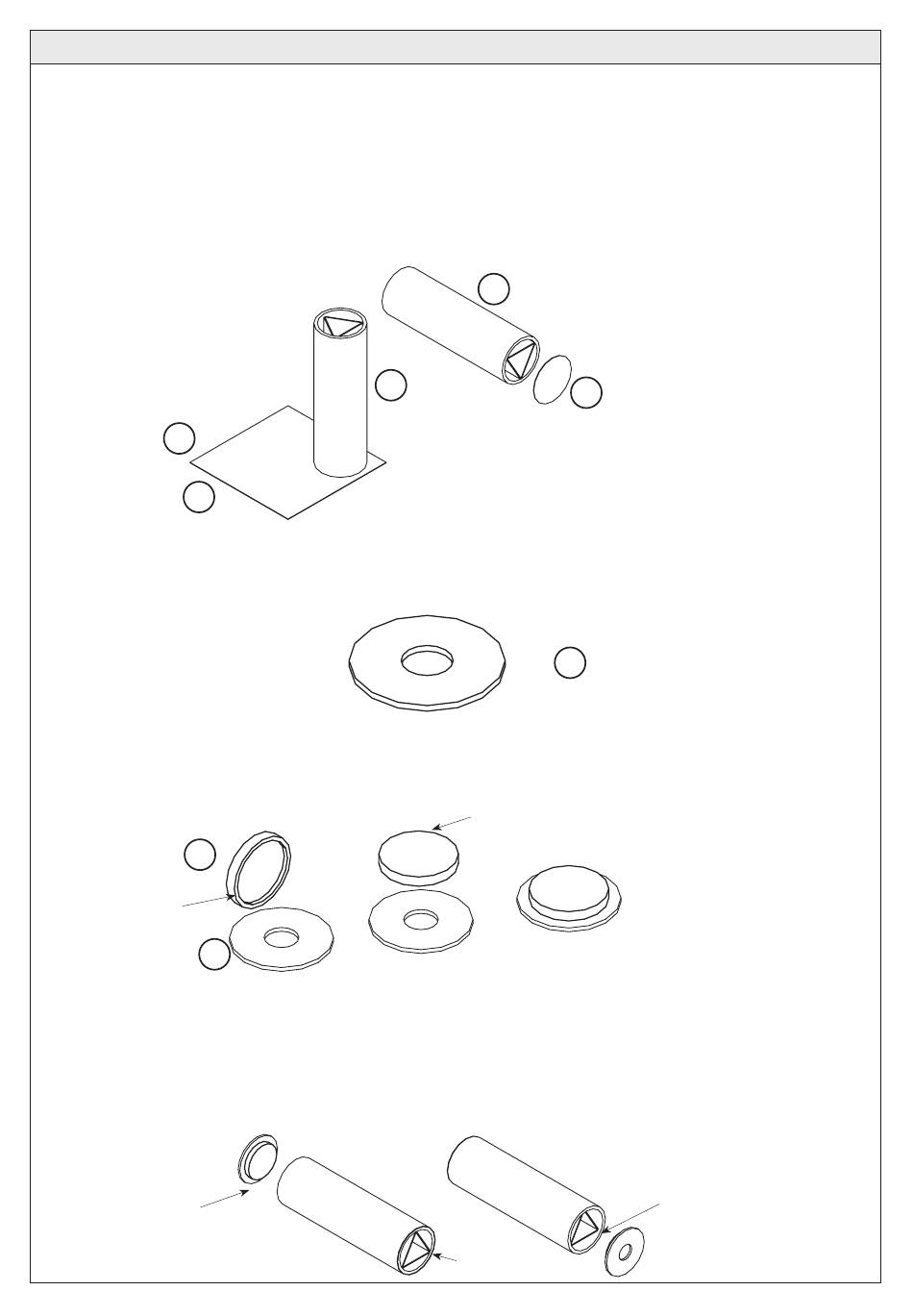

6.3. Herstellen und Montage der Abdeckungen und Linse
6.3.1. Aus der Tiefziehfolie (6) zwei Kreise ø 46 mm und aus dem weißen Transparentpapier (8) einen Kreis ø 46 mm schnei-
den.
Zur Herstellung stellt man die Röhre (1) auf die transparente Tiefziehfolie (6) bzw. auf das weiße Transparentpapier
(8), mit einem Stift umfahren und die so aufgezeichnete Scheiben ausschneiden. Sie muß genau auf den Röhren-
rand passen ohne überzustehen.
6.3.2. Eine Scheibe aus Tiefziehfolie wird auf dasjenige Ende der Kartonröhre (1) geklebt, wo das Spiegelprisma bündig mit
dem Röhrenende ist.
6
und
8
6.3.3. Aus dem Moosgummi (7) wird ebenfalls eine Scheibe mit dem Außendurchmesser der Röhre (1) hergestellt. Genau
in die Mitte wird ein Loch von der Größe eines Pfennigstückes geschnitten (ca. ø 16 mm).
6.3.4. Die Kunststofflinse mit der flachen Seite nach unten mittig auf das Loch kleben.
Vorsicht!
Nur auf den Rand Klebstoff geben! Es darf kein Klebstoff-Faden über die Linse laufen!
(Ersatzlinse: Linse 8 N° 839.100)
4
Nur auf den Rand
Klebstoff geben!
7
6.3.5. Anschließend wird die Moosgummi-Blende, mit der Linse nach innen, auf das offene Ende der Röhre geklebt, wo das
Spiegelprisma um 7 mm zurück liegt.
Jetzt ist das Spiegelrohr fertig und man kann schon mal durchgucken und z.B. einen Finger vor die Öffnung halten.
Wie viele Finger kann man sehen?
Linse nach innen
D115051#1
1
1
gewölbte Seite
nach oben
Prisma bündig
(vorne)
6
7
Spiegelprisma um
ca. 7 mm zurück (hinten)
5
