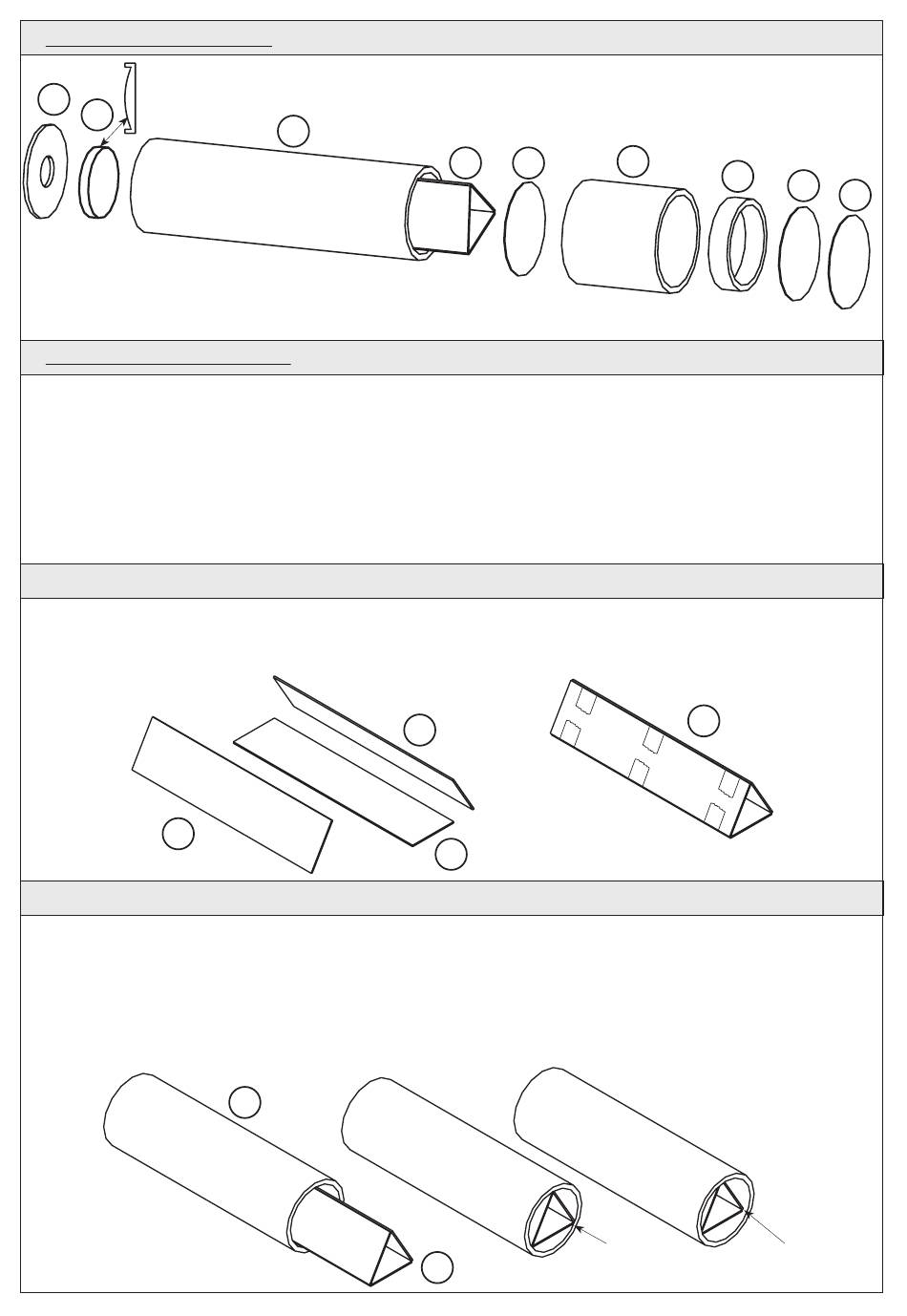

5. Explosionszeichnung
7
4
6. Bauanleitung Übersicht
6.1. Herstellung Spiegelprisma
6.2. Montage Spiegelprisma
6.3. Herstellen und Montage der Abdeckungen und Linse
6.4. Herstellen der Kammer
6.5. Füllen der Kammer und Funktionsprüfung
6. 1. Herstellung Spiegelprisma
6.1.1. Von den drei Polystyrolspiegelstreifen (5) 1 x 33 x 140 mm die Schutzfolie abziehen. Die drei Teile mit Hilfe
von Klebestreifen nach Zeichnung zu einem Spiegelprisma zusammenkleben.
Die Spiegelseite ist dabei innen und die Kanten müssen genau aneinander liegen.
5
6.2. Montage Spiegelprisma
6.2.1. Dieses Spiegelprisma wird so weit in das große Kartonrohr (1) gesteckt, bis es an einer Seite bündig mit dem Rohren-
de liegt. Am anderen Ende sind ca. 7 mm Abstand zwischen Spiegelprisma und dem Ende der Kartonröhre.
Hinweis:
Wenn das Prisma nicht von alleine fest in dem Rohr klemmt, kann man es mit etwas Papier
umwickeln oder im Rohr festkleben.
4
1
1
5
6
5
5
vorne bündig
5
ankleben
2
3
6
5
hinten ca. 7 mm
Abstand zum Rand
8
weiß
D115051#1
