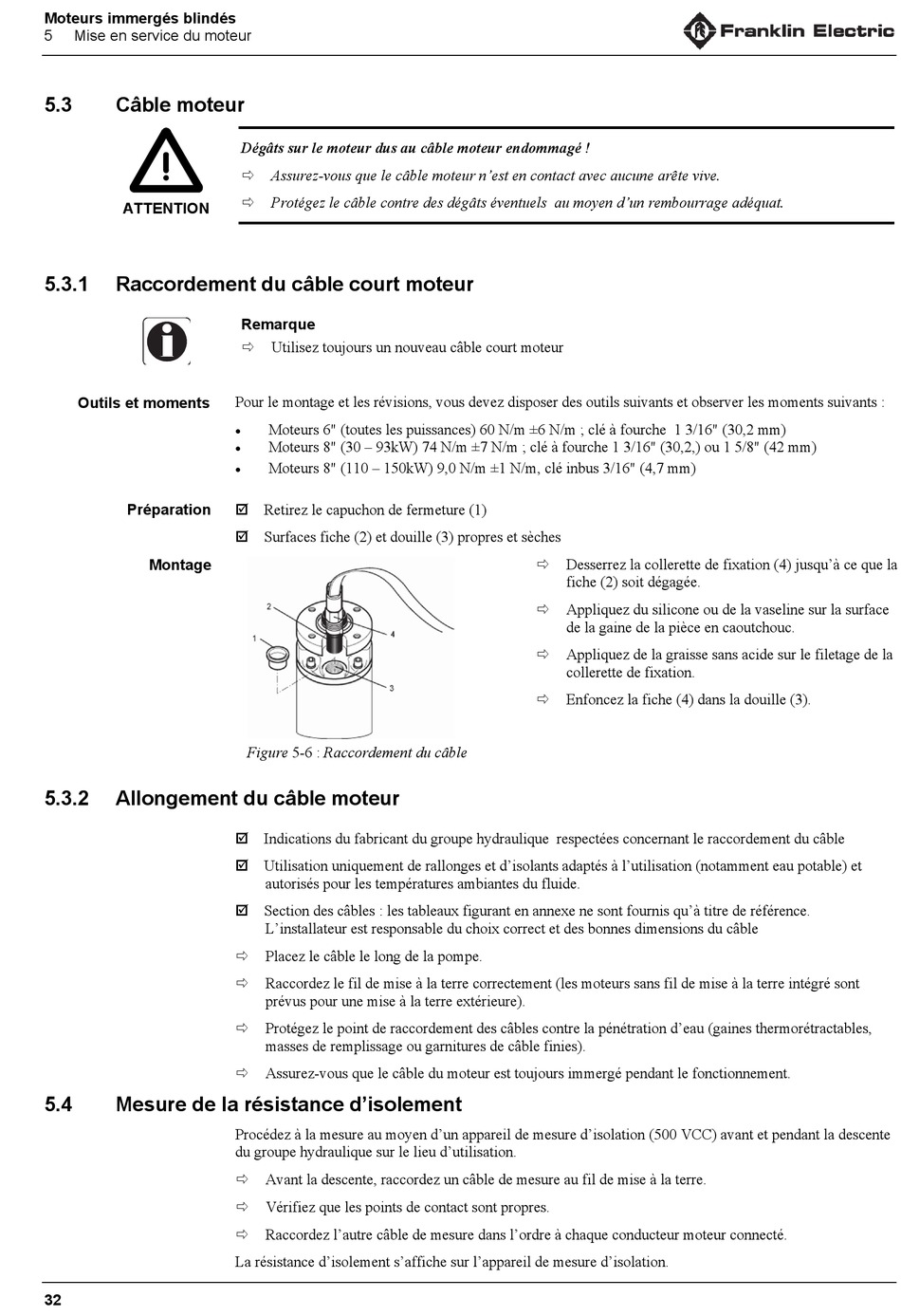

Moteurs immergés blindés
5 Mise en service du moteur
5.3 Câble moteur
ATTENTION
5.3.1 Raccordement du câble court moteur
Outils et moments
Préparation
Montage
5.3.2 Allongement du câble moteur
5.4 Mesure de la résistance d'isolement
32
Dégâts sur le moteur dus au câble moteur endommagé !
 Assurez-vous que le câble moteur n'est en contact avec aucune arête vive.
 Protégez le câble contre des dégâts éventuels au moyen d'un rembourrage adéquat.
Remarque
 Utilisez toujours un nouveau câble court moteur
Pour le montage et les révisions, vous devez disposer des outils suivants et observer les moments suivants :
Moteurs 6" (toutes les puissances) 60 N/m ±6 N/m ; clé à fourche 1 3/16" (30,2 mm)

Moteurs 8" (30 – 93kW) 74 N/m ±7 N/m ; clé à fourche 1 3/16" (30,2,) ou 1 5/8" (42 mm)

Moteurs 8" (110 – 150kW) 9,0 N/m ±1 N/m, clé inbus 3/16" (4,7 mm)

 Retirez le capuchon de fermeture (1)
 Surfaces fiche (2) et douille (3) propres et sèches
Figure 5-6 : Raccordement du câble
 Indications du fabricant du groupe hydraulique respectées concernant le raccordement du câble
 Utilisation uniquement de rallonges et d'isolants adaptés à l'utilisation (notamment eau potable) et
autorisés pour les températures ambiantes du fluide.
 Section des câbles : les tableaux figurant en annexe ne sont fournis qu'à titre de référence.
L'installateur est responsable du choix correct et des bonnes dimensions du câble
 Placez le câble le long de la pompe.

Raccordez le fil de mise à la terre correctement (les moteurs sans fil de mise à la terre intégré sont
prévus pour une mise à la terre extérieure).
 Protégez le point de raccordement des câbles contre la pénétration d'eau (gaines thermorétractables,
masses de remplissage ou garnitures de câble finies).
 Assurez-vous que le câble du moteur est toujours immergé pendant le fonctionnement.
Procédez à la mesure au moyen d'un appareil de mesure d'isolation (500 VCC) avant et pendant la descente
du groupe hydraulique sur le lieu d'utilisation.
 Avant la descente, raccordez un câble de mesure au fil de mise à la terre.
 Vérifiez que les points de contact sont propres.
 Raccordez l'autre câble de mesure dans l'ordre à chaque conducteur moteur connecté.
La résistance d'isolement s'affiche sur l'appareil de mesure d'isolation.
 Desserrez la collerette de fixation (4) jusqu'à ce que la
fiche (2) soit dégagée.
 Appliquez du silicone ou de la vaseline sur la surface
de la gaine de la pièce en caoutchouc.
 Appliquez de la graisse sans acide sur le filetage de la
collerette de fixation.
 Enfoncez la fiche (4) dans la douille (3).
