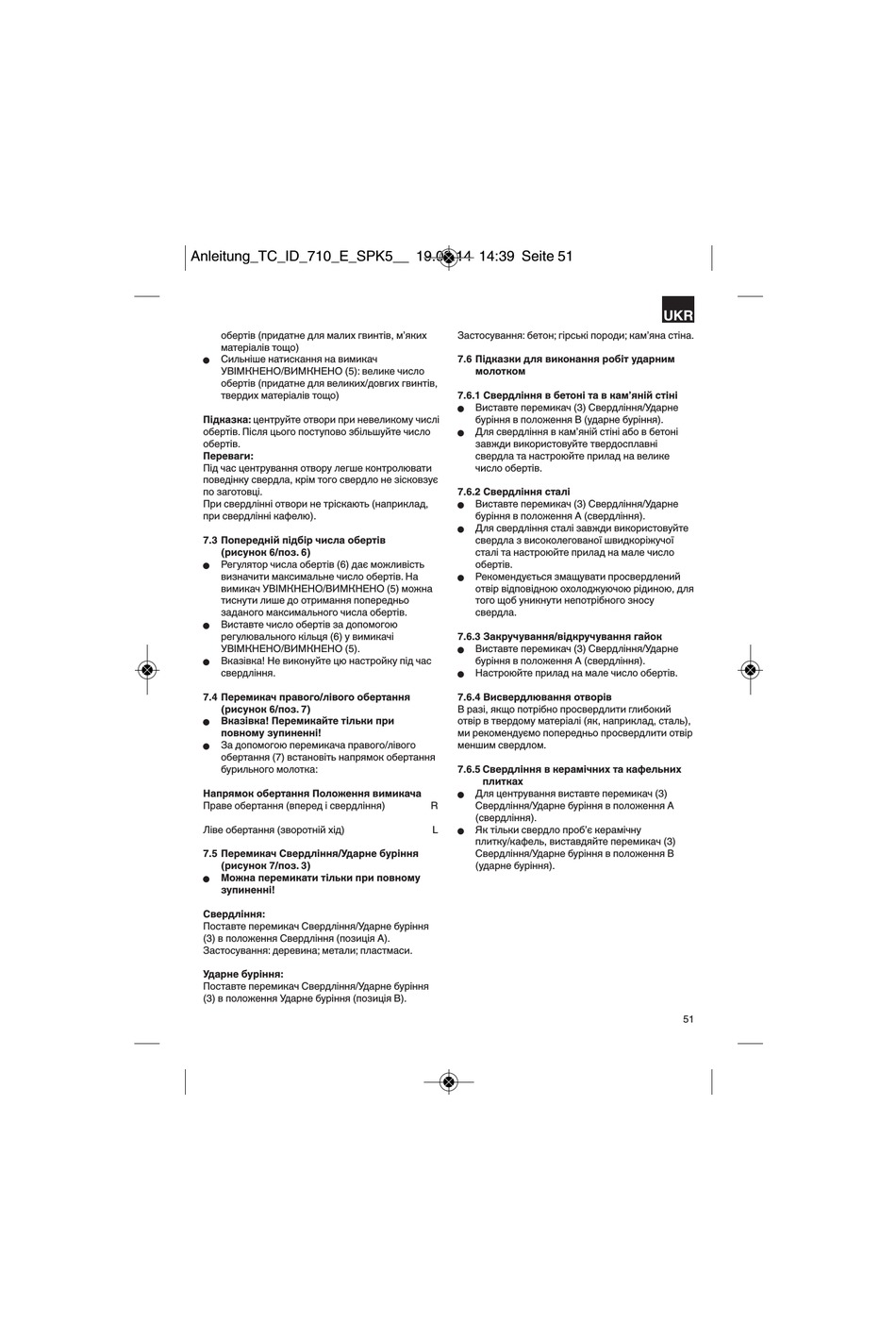

EINHELL TC-ID 710 E Originalbetriebsanleitung Seite 51

Anleitung_TC_ID_710_E_SPK5__ 19.02.14 14:39 Seite 51
обертів (придатне для малих гвинтів, м'яких
матеріалів тощо)
Сильніше натискання на вимикач
n
УВІМКНЕНО/ВИМКНЕНО (5): велике число
обертів (придатне для великих/довгих гвинтів,
твердих матеріалів тощо)
Підказка: центруйте отвори при невеликому числі
обертів. Після цього поступово збільшуйте число
обертів.
Переваги:
Під час центрування отвору легше контролювати
поведінку свердла, крім того свердло не зісковзує
по заготовці.
При свердлінні отвори не тріскають (наприклад,
при свердлінні кафелю).
7.3 Попередній підбір числа обертів
(рисунок 6/поз. 6)
Регулятор числа обертів (6) дає можливість
n
визначити максимальне число обертів. На
вимикач УВІМКНЕНО/ВИМКНЕНО (5) можна
тиснути лише до отримання попередньо
заданого максимального числа обертів.
Виставте число обертів за допомогою
n
регулювального кільця (6) у вимикачі
УВІМКНЕНО/ВИМКНЕНО (5).
Вказівка! Не виконуйте цю настройку під час
n
свердління.
7.4 Перемикач правого/лівого обертання
(рисунок 6/поз. 7)
Вказівка! Перемикайте тільки при
n
повному зупиненні!
За допомогою перемикача правого/лівого
n
обертання (7) встановіть напрямок обертання
бурильного молотка:
Напрямок обертання Положення вимикача
Праве обертання (вперед і свердління)
Ліве обертання (зворотній хід)
7.5 Перемикач Свердління/Ударне буріння
(рисунок 7/поз. 3)
Можна перемикати тільки при повному
n
зупиненні!
Свердління:
Поставте перемикач Свердління/Ударне буріння
(3) в положення Свердління (позиція А).
Застосування: деревина; метали; пластмаси.
Ударне буріння:
Поставте перемикач Свердління/Ударне буріння
(3) в положення Ударне буріння (позиція В).
Застосування: бетон; гірські породи; кам'яна стіна.
7.6 Підказки для виконання робіт ударним
молотком
7.6.1 Свердління в бетоні та в кам'яній стіні
Виставте перемикач (3) Свердління/Ударне
n
буріння в положення В (ударне буріння).
Для свердління в кам'яній стіні або в бетоні
n
завжди використовуйте твердосплавні
свердла та настроюйте прилад на велике
число обертів.
7.6.2 Свердління сталі
Виставте перемикач (3) Свердління/Ударне
n
буріння в положення А (свердління).
Для свердління сталі завжди використовуйте
n
свердла з високолегованої швидкоріжучої
сталі та настроюйте прилад на мале число
обертів.
Рекомендується змащувати просвердлений
n
отвір відповідною охолоджуючою рідиною, для
того щоб уникнути непотрібного зносу
свердла.
7.6.3 Закручування/відкручування гайок
Виставте перемикач (3) Свердління/Ударне
n
буріння в положення А (свердління).
Настроюйте прилад на мале число обертів.
n
7.6.4 Висвердлювання отворів
В разі, якщо потрібно просвердлити глибокий
отвір в твердому матеріалі (як, наприклад, сталь),
ми рекомендуємо попередньо просвердлити отвір
меншим свердлом.
7.6.5 Свердління в керамічних та кафельних
плитках
Для центрування виставте перемикач (3)
n
R Свердління/Ударне буріння в положення А
(свердління).
L Як тільки свердло проб'є керамічну
n
плитку/кафель, виставдяйте перемикач (3)
Свердління/Ударне буріння в положення В
(ударне буріння).
