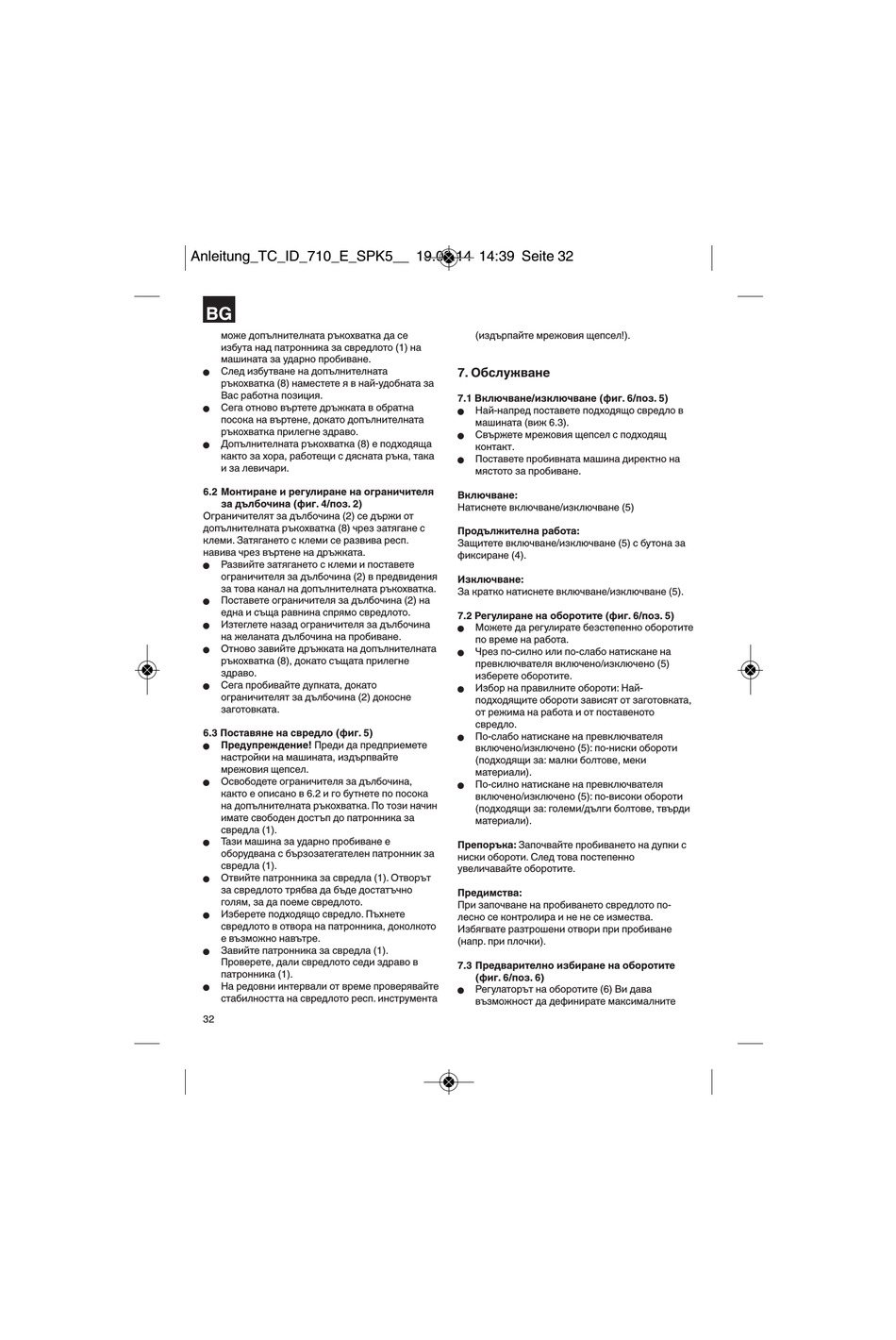

EINHELL TC-ID 710 E Originalbetriebsanleitung Seite 32

Anleitung_TC_ID_710_E_SPK5__ 19.02.14 14:39 Seite 32
BG
може допълнителната ръкохватка да се
избута над патронника за свредлото (1) на
машината за ударно пробиване.
След избутване на допълнителната
n
ръкохватка (8) наместете я в най-удобната за
Вас работна позиция.
Сега отново въртете дръжката в обратна
n
посока на въртене, докато допълнителната
ръкохватка прилегне здраво.
Допълнителната ръкохватка (8) е подходяща
n
както за хора, работещи с дясната ръка, така
и за левичари.
6.2 Монтиране и регулиране на ограничителя
за дълбочина (фиг. 4/поз. 2)
Ограничителят за дълбочина (2) се държи от
допълнителната ръкохватка (8) чрез затягане с
клеми. Затягането с клеми се развива респ.
навива чрез въртене на дръжката.
Развийте затягането с клеми и поставете
n
ограничителя за дълбочина (2) в предвидения
за това канал на допълнителната ръкохватка.
Поставете ограничителя за дълбочина (2) на
n
една и съща равнина спрямо свредлото.
Изтеглете назад ограничителя за дълбочина
n
на желаната дълбочина на пробиване.
Отново завийте дръжката на допълнителната
n
ръкохватка (8), докато същата прилегне
здраво.
Сега пробивайте дупката, докато
n
ограничителят за дълбочина (2) докосне
заготовката.
6.3 Поставяне на свредло (фиг. 5)
Предупреждение! Преди да предприемете
n
настройки на машината, издърпвайте
мрежовия щепсел.
Освободете ограничителя за дълбочина,
n
както е описано в 6.2 и го бутнете по посока
на допълнителната ръкохватка. По този начин
имате свободен достъп до патронника за
свредла (1).
Тази машина за ударно пробиване е
n
оборудвана с бързозатегателен патронник за
свредла (1).
Отвийте патронника за свредла (1). Отворът
n
за свредлото трябва да бъде достатъчно
голям, за да поеме свредлото.
Изберете подходящо свредло. Пъхнете
n
свредлото в отвора на патронника, доколкото
е възможно навътре.
Завийте патронника за свредла (1).
n
Проверете, дали свредлото седи здраво в
патронника (1).
На редовни интервали от време проверявайте
n
стабилността на свредлото респ. инструмента
32
(издърпайте мрежовия щепсел!).
7. Обслужване
7.1 Включване/изключване (фиг. 6/поз. 5)
Най-напред поставете подходящо свредло в
n
машината (виж 6.3).
Свържете мрежовия щепсел с подходящ
n
контакт.
Поставете пробивната машина директно на
n
мястото за пробиване.
Включване:
Натиснете включване/изключване (5)
Продължителна работа:
Защитете включване/изключване (5) с бутона за
фиксиране (4).
Изключване:
За кратко натиснете включване/изключване (5).
7.2 Регулиране на оборотите (фиг. 6/поз. 5)
Можете да регулирате безстепенно оборотите
n
по време на работа.
Чрез по-силно или по-слабо натискане на
n
превключвателя включено/изключено (5)
изберете оборотите.
Избор на правилните обороти: Най-
n
подходящите обороти зависят от заготовката,
от режима на работа и от поставеното
свредло.
По-слабо натискане на превключвателя
n
включено/изключено (5): по-ниски обороти
(подходящи за: малки болтове, меки
материали).
По-силно натискане на превключвателя
n
включено/изключено (5): по-високи обороти
(подходящи за: големи/дълги болтове, твърди
материали).
Препоръка: Започвайте пробиването на дупки с
ниски обороти. След това постепенно
увеличавайте оборотите.
Предимства:
При започване на пробиването свредлото по-
лесно се контролира и не не се измества.
Избягвате разтрошени отвори при пробиване
(напр. при плочки).
7.3 Предварително избиране на оборотите
(фиг. 6/поз. 6)
Регулаторът на оборотите (6) Ви дава
n
възможност да дефинирате максималните
