Inhaltszusammenfassung für Vortice C 10/2 T ATEX

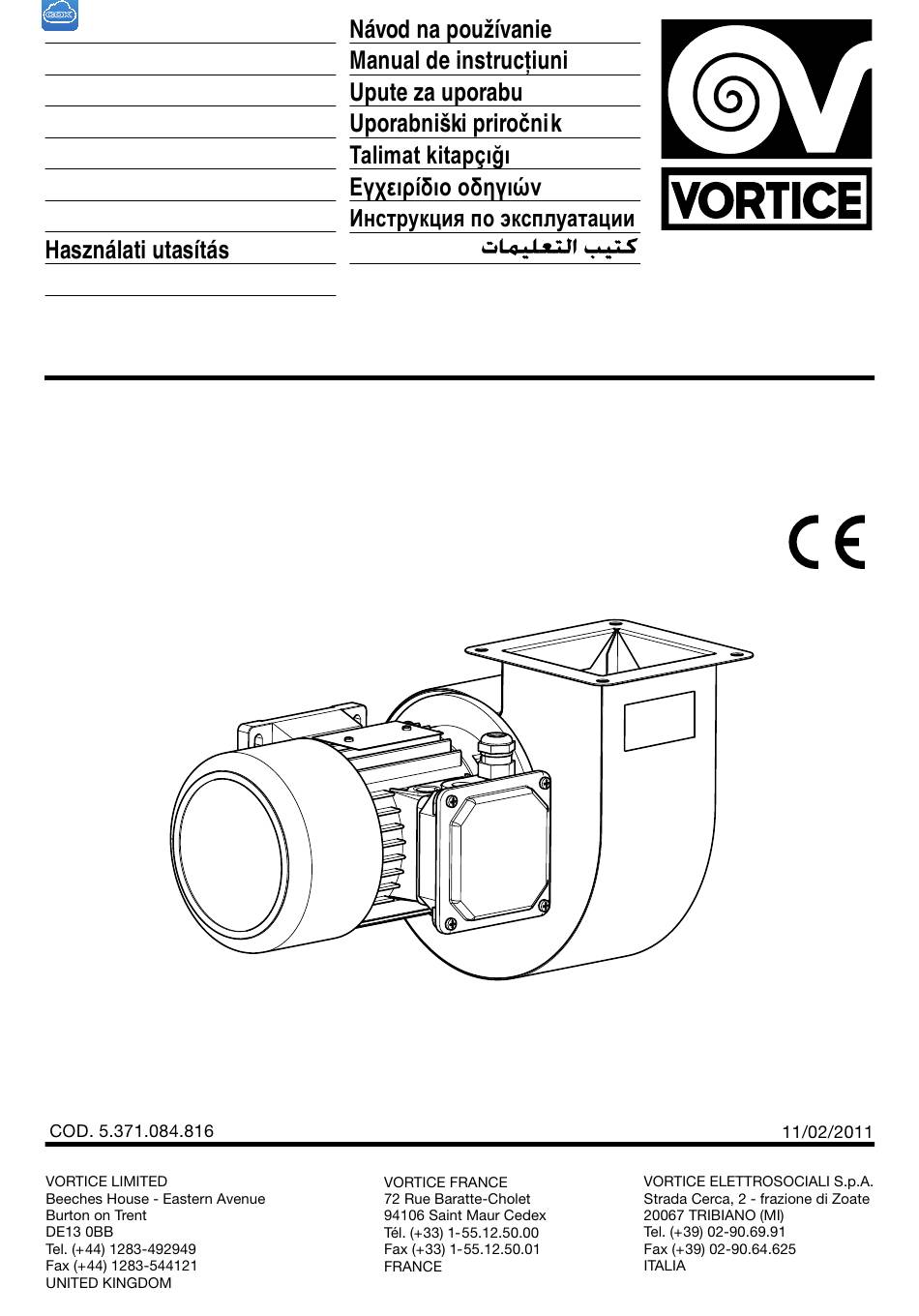

Seite 1 Libretto istruzioni Instruction booklet Notice d’emploi et d’entretien Betriebsanleitung Manual de instrucciones Manual de instruções Bruksanvisning Návod k použití C ATEX...
Seite 2 Índice Antes de utilizar el producto, leer atentamente las instrucciones contenidas en este manual. Vortice no se hace responsable ante daños a personas o bienes causados por el incumplimiento de las indicaciones siguientes, cuya observancia asegura la durabilidad y la fiabilidad eléctrica y mecánica del aparato.
Seite 3 Innehållsförteckning Läs anvisningarna i denna bruksanvisning noggrant innan apparaten installeras och ansluts. Vortice påtar sig inget ansvar för personskador eller materiella skador som orsakats av att anvisningarna i denna bruksanvisning inte följts. Apparatens livslängd och elektriska och mekaniska tillförlitlighet är beroende av att alla instruktioner följs.
Seite 4 Πριν χρησιµοποιήσετε το προϊόν, διαβάστε προσεκτικά τις οδηγίες που περιλαµβάνονται στο παρόν εγχειρίδιο. Η Vortice δεν µπορεί να θεωρηθεί υπεύθυνη για τυχόν τραυµατισµούς ή υλικές ζηµιές που οφείλονται στη µη τήρηση των οδηγιών που αναφέρονται παρακάτω, οι οποίες διασφαλίζουν...
Seite 5 Перед использованием изделия внимательно изучите указания, содержащиеся в настоящей инструкции Компания Vortice не может считаться ответственной за материальный ущерб или ущерб, причиненный здоровью людей, вызванный нарушением положений настоящей инструкции. Их соблюдение, наоборот, позволит вам обеспечить длительный срок службы и механическую...
Seite 6: Descrizione Ed Impiego
ITALIANO Descrizione ed impiego CLASSIFICAZIONE ATEX VENTILATORI Marcatura di conformità alle direttive europee Marcatura speciﬁca riguardante le protezioni contro le esplosioni Norma di progettazione per ventilatori che operano in atmosfere EN 14986 potenzialmente esplosive II 2G b T4 X Per la sicurezza elettrica, inoltre, vedere anche II 2D b T135 X CLASSIFICAZIONE ATEX MOTORI CLASSIFICAZIONE ATEX MOTORI...
Seite 7 Sicurezza Attenzione: questo simbolo indica che è necessario prendere precauzioni per evitare danni all’utente MODELLO Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX...
Seite 8 ITALIANO Applicazioni tipiche Installazione...
Seite 9: Dichiarazione Di Conformità Ce
SERIE C ATEX MODELLI: C 10/2 T ATEX; C 15/2 T ATEX; C 20/2 T ATEX; C 25/2 T ATEX; C 30/2 T ATEX; C 30/4 T ATEX; C 31/4 T ATEX; C 35/4 T ATEX; C 37/4 T ATEX...
Seite 10: Informazione Importante Per Lo Smaltimento Ambientalmente Compatibile
ITALIANO Informazione importante per lo smaltimento ambientalmente compatibile N ALCUNI PAESI DELL’UNIONE EUROPEA QUESTO PRODOTTO NON RICADE NEL CAMPO DI APPLICAZIONE DELLA LEGGE NAZIONALE DI RECEPIMENTO DELLA DIRETTIVA RAEE E QUINDI NON È IN ESSI VIGENTE ALCUN OBBLIGO DI RACCOLTA DIFFERENZIATA A FINE VITA.
Seite 11 ITALIANO Istruzioni speciali Direttiva Atex Messa in servizio e installazione Attenzione: questo simbolo indica che è necessario prendere precauzioni per evitare danni all’utente Condizioni speciali d’uso A - Collegamento alla rete elettrica II (2) G/D...
Seite 12 Corrente n° fasi n° Tensione Frequenza Rapporto Tempo Codice Modello nominale motore poli nominale nominale motore C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006...
Seite 13 ITALIANO TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D B - monitoraggio delle vibrazioni Campo di applicazione : HVAC Grado di bilanciamento...
Seite 14 ITALIANO Tabella monitoraggio vibrazioni Categoria del Montaggio su Montaggio su Condizione/Soglia ventil. ISO supporto rigido supporto ﬂessibile 14694 mm/s mm/s picco r.m.s. picco r.m.s. Avviamento BV-3 apparecchio/apparecchiatura Allarme BV-3 10.2 16.5 11.8 Spegnimento BV-3 12.7 17.8 12.3 Nota importante ai fini dell’installazione Attenzione: questo simbolo indica che è...
Seite 15: Manutenzione/Pulizia
ITALIANO Manutenzione/pulizia Ventilatore Motore Riparazioni ATTENZIONE Nel caso in cui gli obblighi di cui sopra non siano rispettati gli apparecchi perderanno tutte le loro caratteristiche tecniche certificate.
Seite 16: Description And Operation
ENGLISH Description and operation ATEX FAN CLASSIFICATION Mark of conformity with European directives Speciﬁc mark regarding protection against explosions Design Standard for fans operating in potentially EN 14986 explosive atmospheres II 2G b T4 X For electrical safety, see also II 2D b T135 X ATEX MOTOR CLASSIFICATION ATEX MOTOR CLASSIFICATION...
Seite 17 Safety Warning: this symbol indicates that care must be taken to avoid injury to the user MODEL Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX...
Seite 18 ENGLISH Typical applications Installation...
Seite 19: Ec Declaration Of Conformity
C ATEX SERIES MODELS: C 10/2 T ATEX; C 15/2 T ATEX; C 20/2 T ATEX; C 25/2 T ATEX; C 30/2 T ATEX; C 30/4 T ATEX; C 31/4 T ATEX; C 35/4 T ATEX; C 37/4 T ATEX...
Seite 20 ENGLISH Important information on eco-compatible disposal N CERTAIN EUROPEAN UNION COUNTRIES THIS PRODUCT DOES NOT FALL WITHIN THE REQUIREMENTS OF NATIONAL LAWS IMPLEMENTING THE RAEE DIRECTIVE AND, IN THESE COUNTRIES, THE PRODUCT IS NOT SUBJECT TO SEPARATE DISPOSAL OPERATIONS AT THE END OF ITS WORKING LIFE.
Seite 21 ENGLISH Atex Directive special instructions Installation and start-up Warning: this symbol indicates that care must be taken to avoid injury to the user Special conditions of use A - Connection to the electrical mains II (2) G/D...
Seite 22 Rated Nominal Nominal Ratio Time Motor n° motor current MODEL poles voltage frequency code phases C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX...
Seite 23 ENGLISH TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D B - vibration monitoring Field of application: HVAC Degree of balancing...
Seite 24 ENGLISH Vibration monitoring table Fan category Assembly on Assembly on Condition/Threshold ISO 14694 rigid support ﬂexible support mm/s mm/s peak r.m.s. peak r.m.s. Start-up of BV-3 appliance/equipment Alarm BV-3 10.2 16.5 11.8 Shutdown BV-3 12.7 17.8 12.3 Important note for installation purposes Warning: this symbol indicates that care must be taken to avoid injury to the user...
Seite 25: Maintenance/Cleaning
ENGLISH Maintenance/Cleaning Motor Repairs Repairs CAUTION Failure to observe the above specifications will lead to loss of the certified technical specifications of the appliance.
Seite 26 FRANÇAIS Description et mode d’emploi CLASSIFICATION ATEX VENTILATEURS Marquage de conformité aux directives européennes Marquage spéciﬁque concernant les protections contre les explosions Norme de conception pour ventilateurs installés en atmosphères EN 14986 potentiellement explosives II 2G b T4 X Pour la sécurité électrique, voir également II 2D b T135 X CLASSIFICATION ATEX MOTEURS CLASSIFICATION ATEX MOTEURS...
Seite 27 Attention: ce symbole indique la nécessité de prendre quelques précautions pour la sécurité de l‘utilisateur MODÈLE Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX...
Seite 28 FRANÇAIS Applications typiques Installation...
Seite 29: Déclaration De Conformité Ce
SÉRIE C ATEX MODÈLES : C 10/2 T ATEX ; C 15/2 T ATEX ; C 20/2 T ATEX ; C 25/2 T ATEX ; C 30/2 T ATEX ; C 30/4 T ATEX ; C 31/4 T ATEX ; C 35/4 T ATEX ; C 37/4 T ATEX...
Seite 30: Information Importante Pour Éliminer L'appareil En Respectant L'environnement
FRANÇAIS Information importante pour éliminer l’appareil en respectant l’environnement DANSCERTAINS PAYS DE L’UNION EUROPÉENNE, CE PRODUIT NE FAIT PAS PARTIE DU DOMAINE D’APPLICATION DE LA LOI NATIONALE D’ASSIMILATION DE LA DIRECTIVE DEEE ET PAR CONSÉQUENT, IL N’Y EXISTE AUCUNE OBLIGATION DE COLLECTE DIFFÉRENCIÉE À LA FIN DE SA DURÉE DE VIE.
Seite 31 FRANÇAIS Instructions spéciales directive ATEX Mise en service et installation Attention: ce symbole indique la nécessité de prendre quelques précautions pour la sécurité de l‘utilisateur Conditions spéciales d’utilisation A - Connexion au réseau électrique II (2) G/D...
Seite 32 Courant Tension Fréquence Rapport Temps Code nbre Modèle phases nominal pôles nominale nominale moteur moteur C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX...
Seite 33 FRANÇAIS TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D B - monitorage des vibrations Champ d’application : HVAC Degré d’équilibrage...
Seite 34 FRANÇAIS Tableau de monitorage des vibrations Catégorie du Montage sur Montage sur Condition/Seuil ventil. ISO support rigide support ﬂexible 14694 mm/s mm/s crête r.m.s. crête r.m.s. Mise en marche BV-3 appareil/équipement Alarme BV-3 10.2 16.5 11.8 Arrêt BV-3 12.7 17.8 12.3 Remarque importante concernant l’installation Attention:...
Seite 35 FRANÇAIS Entretien / Nettoyage Ventilateur Moteur Réparations Réparations ATTENTION En cas de non-respect des recommandations ci-dessus, les appareils perdront toutes leurs caractéristiques techniques certifiées.
Seite 36: Gerätebeschreibung Und Gebrauch
DEUTSCH Gerätebeschreibung und Gebrauch ATEX- GERÄTEKATEGORIEN FÜR VENTILATOREN Konformitätskennzeichnung zu EG-Richtlinien Spezielle Kennzeichnung zum Explosionsschutz Konstruktionsnormen für Ventilatoren zum Einsatz EN 14986 in explosionsgefährdeten Bereichen II 2G b T4 X Zur Sicherheit von elektrischen Anlagen siehe ebenfalls die II 2D b T135 X ATEX- GERÄTEKATEGORIEN FÜR MOTOREN ATEX- GERÄTEKATEGORIEN FÜR MOTOREN Motoren für Übertageanlagen (nicht in Bergwerken)
Seite 37 DEUTSCH Sicherheit Achtung: dieses Symbol zeigt MODELL Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX C 31/4 T ATEX...
Seite 38 DEUTSCH Typische Anwendungsbereiche Installation...
Seite 39: Eg-Konformitätserklärung
BAUREIHE C ATEX MODELLE: C 10/2 T ATEX; C 15/2 T ATEX; C 20/2 T ATEX; C 25/2 T ATEX; C 30/2 T ATEX; C 30/4 T ATEX; C 31/4 T ATEX; C 35/4 T ATEX; C 37/4 T ATEX;...
Seite 40: Wichtige Hinweise Zur Umweltgerechten Entsorgung
DEUTSCH Wichtige Hinweise zur umweltgerechten Entsorgung N EINIGEN EU-LÄNDERN FÄLLT DIESES GERÄT NICHT UNTER DIE BESTIMMUNGEN DER WEEE- RICHTLINIE ZU ELEKTRO- UND ELEKTRONIK-ALTGERÄTEN; DEMNACH BESTEHT IN DIESEN LÄNDERN BEI DER ENTSORGUNG DES GERÄTES AUCH KEINE VERPFLICHTUNG ZUR MÜLLTRENNUNG.
Seite 41: Spezielle Anweisungen Gemäß Atex-Richtlinie
DEUTSCH Spezielle Anweisungen gemäß ATEX-Richtlinie Installation und Inbetriebnahme Achtung: dieses Symbol zeigt Spezielle Einsatzbedingungen A - Anschluss an das Stromnetz II (2) G/D...
Seite 42 Verhäl- Phasen- Anz. Nennfre- Zeit Nennstrom Nenn- Modell tnis Motorcode zahl d. Pole spannung quenz Motors C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006...
Seite 43 DEUTSCH TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D B - Schwingungsüberwachung Anwendungsbereich: RLT-Anlagen Auswuchtgüte...
Seite 44 DEUTSCH Tabelle zur Schwingungsüberwachung Ventilator- Einbau auf festem Einbau auf ﬂexi- Bedingung/Schwellwert Kategorie Untergrund blem Untergrund ISO 14694 mm/S mm/s Spitzen- Mittel- Spitzen- Mittel- wert wert wert wert Anlaufen d.Geräts BV-3 Alarm BV-3 10,2 16,5 11,8 Ausschaltung BV-3 12,7 17,8 12,3 Wichtiger Installationshinweis Achtung:...
Seite 45: Wartung/Reinigung
DEUTSCH Wartung/Reinigung Ventilator Motor Reparaturen Reparaturen ACHTUNG Werden die obigen Vorschriften nicht eingehalten, so verfällt der Nachweis sämtlicher bei der Konformitätsbewertung zertifizierter technischer Merkmale der Geräte.
Seite 46: Descripción Y Empleo
ESPAÑOL Descripción y empleo CLASIFICACIÓN ATEX VENTILADORES Marca de conformidad a las directivas europeas Marca especíﬁca de protección contra las explosiones Norma de proyección para ventiladores que funcionan en EN 14986 atmósferas potencialmente explosivas II 2G b T4 X Para la seguridad eléctrica ver también II 2D b T135 X CLASIFICACIÓN ATEX MOTORES CLASIFICACIÓN ATEX MOTORES...
Seite 47 ESPAÑOL Seguridad Atención: este símbolo indica para evitar daños al usuario MODELO Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX...
Seite 48 ESPAÑOL Aplicaciones típicas Instalación...
Seite 49: Declaración De Conformidad Ce
SERIE C ATEX MODELOS: C 10/2 T ATEX; C 15/2 T ATEX; C 20/2 T ATEX; C 25/2 T ATEX; C 30/2 T ATEX; C 30/4 T ATEX; C 31/4 T ATEX; C 35/4 T ATEX; C 37/4 T ATEX...
Seite 50 ESPAÑOL Información importante sobre la eliminación compatible con el medio ambiente N ALGUNOS PAÍSES DE LA UNIÓN EUROPEA, ESTE PRODUCTO NO PERTENECE AL CAMPO DE APLICACIÓN DE LA LEY NACIONAL QUE TRANSPONE LA DIRECTIVA RAEE, EN CUYO CASO NO EXISTE OBLIGACIÓN DE RECOGIDA SELECTIVA AL FINAL DE LA VIDA ÚTIL DEL APARATO.
Seite 51 ESPAÑOL Instrucciones especiales Directiva Atex Instalación y puesta en servicio Atención: este símbolo indica para evitar daños al usuario Condiciones especiales de uso A - Conexión a la red eléctrica II (2) G/D...
Seite 52 Corriente Tensión Frecuencia Relación Tiempo Código n° Modelo fases nominal nominal nominal motor polos motor C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX...
Seite 53 ESPAÑOL TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D B - monitorización de las vibraciones Campo de aplicación: HVAC Grado de equilibrado...
Seite 54 ESPAÑOL Tabla de monitorización de las vibraciones Categoría del Montaje sobre Montaje sobre Condición/Umbral ventil. ISO soporte rígido soporte ﬂexible 14694 mm/s mm/s pico r.m.s. pico r.m.s. Encendido aparato / equipo BV-3 Alarma BV-3 10.2 16.5 11.8 Apagado BV-3 12.7 17.8 12.3 Nota importante para la instalación...
Seite 55 ESPAÑOL Mantenimiento y limpieza Ventilador Motor Reparaciones Reparaciones ATENCIÓN El incumplimiento de estas obligaciones implica la pérdida de las características técnicas certificadas de los aparatos.
Seite 56: Descrição E Utilização
PORTUGUÊS Descrição e utilização CLASSIFICAÇÃO ATEX DOS VENTILADORES Marca de conformidade com as directivas europeias Marca especíﬁca respeitante às protecções contra explosões Norma de projecto para ventiladores que funcionam EN 14986 em atmosferas potencialmente explosivas II 2G b T4 X Para a segurança eléctrica, consulte também a II 2D b T135 X CLASSIFICAÇÃO ATEX DOS MOTORES...
Seite 57 Segurança Atenção: este símbolo indica as precauções a tomar para evitar danos ao utilizador MODELO Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX...
Seite 58 PORTUGUÊS Aplicações típicas Instalação...
Seite 59: Declaração De Conformidade Ce
SÉRIE C ATEX MODELOS: C 10/2 T ATEX; C 15/2 T ATEX; C 20/2 T ATEX; C 25/2 T ATEX; C 30/2 T ATEX; C 30/4 T ATEX; C 31/4 T ATEX; C 35/4 T ATEX; C 37/4 T ATEX...
Seite 60: Informação Importante Para A Eliminação Compatível Com O Ambiente
PORTUGUÊS Informação importante para a eliminação compatível com o ambiente M ALGUNS PAÍSES DA UNIÃO EUROPEIA, ESTE PRODUTO NÃO SE INSERE NO CAMPO DE APLICAÇÃO DA LEGISLAÇÃO NACIONAL DE TRANSPOSIÇÃO DA DIRECTIVA REEE, PELO QUE NÃO VIGORA NELES QUALQUER OBRIGAÇÃO DE RECOLHA SELECTIVA NO FIM DE VIDA.
Seite 61 PORTUGUÊS Instruções especiais da directiva Atex Ligação e instalação Atenção: este símbolo indica as precauções a tomar para evitar danos ao utilizador Condições especiais de utilização A - Ligação à rede eléctrica II (2) G/D...
Seite 62 Tensão Frequência Relação Tempo Código do n.° de Modelo nominal fases do polias nominal nominal motor motor C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz...
Seite 63 PORTUGUÊS TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D B - monitorização das vibrações Campo de aplicação: HVAC Grau de balanceamento...
Seite 64 PORTUGUÊS Tabela de monitorização das vibrações Categoria do Montagem num Montagem num Condição/Limiar ventil. ISO suporte rígido suporte ﬂexível 14694 mm/s mm/s pico r.m.s. pico r.m.s. Arranque do BV-3 aparelho Alarme BV-3 10.2 16.5 11.8 Desactivação BV-3 12.7 17.8 12.3 Nota importante para a instalação Atenção: este símbolo indica as precauções a tomar...
Seite 65 PORTUGUÊS Manutenção/limpeza Ventilador Motor Reparações Reparações ATENÇÃO Se as condições acima indicadas não forem respeitadas, os aparelhos perdem todas as suas características técnicas certificadas.
Seite 66: Beskrivning Och Användning
SVENSKA Beskrivning och användning KLASSIFICERING AV ATEX FLÄKTAR Märkning för överensstämmelse med EG-direktiv Särskild märkning för explosionsskydd EN 14986 Standard för utformning av ﬂäktar som arbetar i explosiva miljöer II 2G b T4 X För elektrisk säkerhet, se även II 2D b T135 X KLASSIFICERING AV ATEX MOTORER KLASSIFICERING AV ATEX MOTORER Motorer för ytanläggningar (till skillnad från gruvor)
Seite 67 SVENSKA Säkerhet Varning: denna Symbol anger att försiktighet krävs för att förhindra personskador MODELL Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX...
Seite 68 SVENSKA Typiska tillämpningar Installation...
Seite 69: Försäkran Om Eg-Överensstämmelse
SERIE C ATEX MODELLER: C 10/2 T ATEX; C 15/2 T ATEX; C 20/2 T ATEX; C 25/2 T ATEX; C 30/2 T ATEX; C 30/4 T ATEX; C 31/4 T ATEX; C 35/4 T ATEX; C 37/4 T ATEX...
Seite 70 SVENSKA Viktig information om miljövänlig skrotning I VISSA LÄNDER INOM EU FALLER INTE DENNA PRODUKT UNDER DEN NATIONELLA LAGSTIFTNINGEN SOM GENOMFÖR DIREKTIVET OM AVFALL SOM UTGÖRS AV ELLER INNEHÅLLER ELEKTRISKA ELLER ELEKTRONISKA PRODUKTER. SÅLUNDA FINNS DET INTE I DESSA LÄNDER NÅGOT KRAV PÅ...
Seite 71 SVENSKA Särskilda anvisningar om ATEX-direktivet Idrifttagning och installation Varning: denna Symbol anger att försiktighet krävs för att förhindra personskador Särskilda användningsvillkor A - Anslutning till elnätet II (2) G/D...
Seite 72 Antal Nominell Förhål- Nominell Nominell Antal Modell faser ström lande Motorkod poler spänning frekvens motor C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX...
Seite 73 SVENSKA TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D B - vibrationsövervakning Användningsområde: HVAC Balanseringsgrad...
Seite 74 SVENSKA Tabell över vibrationsövervakning Kategori Montering på Montering på Villkor/tröskelvärde för ﬂäkt fast hållare ﬂexibel hållare ISO 14694 mm/s mm/s topp- effektiv- topp- effektiv- värde värde värde värde Start av BV-3 apparaten/utrustningen Larm BV-3 10,2 16,5 11,8 Avstängning BV-3 12,7 17,8 12,3 Viktig information för installationen...
Seite 75 SVENSKA Underhåll/rengöring Fläkt Motor Reparationer Reparationer OBSERVERA Om dessa ovanstående krav inte respekteras, förlorar apparaterna alla sina certifierade tekniska egenskaper.
Seite 77 MODELL Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX C 31/4 T ATEX C 35/4 T ATEX C 37/4 T ATEX...
Seite 82 Modell C 10/2 T ATEX 400 V 0,36 50 Hz J23092/005 C 15/2 T ATEX 400 V 0,39 50 Hz J23092/005 C 20/2 T ATEX 400 V 1,09 50 Hz J23092/006 C 25/2 T ATEX 400 V 1,10 50 Hz...
Seite 83 TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D...
Seite 87 MODEL Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX C 31/4 T ATEX C 35/4 T ATEX C 37/4 T ATEX...
Seite 92 C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX 400V 1,10 50Hz J23092/006 C 30/2 T ATEX 400V 1,57 50Hz J23092/006...
Seite 93 TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D...
Seite 97 Pozor: MODEL Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX C 31/4 T ATEX C 35/4 T ATEX C 37/4 T ATEX...
Seite 101 Pozor:...
Seite 102 C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX 400V 1,10 50Hz J23092/006 C 30/2 T ATEX 400V 1,57 50Hz J23092/006...
Seite 103 TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D...
Seite 104 Pozor:...
Seite 107 MODEL Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX C 31/4 T ATEX C 35/4 T ATEX C 37/4 T ATEX...
Seite 112 C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX 400V 1,10 50Hz J23092/006 C 30/2 T ATEX 400V 1,57 50Hz J23092/006...
Seite 113 TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D...
Seite 117 C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX C 31/4 T ATEX C 35/4 T ATEX C 37/4 T ATEX...
Seite 122 C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX 400V 1,10 50Hz J23092/006 C 30/2 T ATEX 400V 1,57 50Hz J23092/006...
Seite 123 TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D...
Seite 127 Pozor: Ta znak opozarja uporabnika, da mora paziti, da se ne poškoduje MODEL Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX...
Seite 131 Pozor: Ta znak opozarja uporabnika, da mora paziti, da se ne poškoduje...
Seite 132 C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX 400V 1,10 50Hz J23092/006 C 30/2 T ATEX 400V 1,57 50Hz J23092/006...
Seite 133 TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D...
Seite 134 Pozor: Ta znak opozarja uporabnika, da mora paziti, da se ne poškoduje...
Seite 137 MODEL Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX C 31/4 T ATEX C 35/4 T ATEX C 37/4 T ATEX...
Seite 141 etmektedir...
Seite 142 C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX 400V 1,10 50Hz J23092/006 C 30/2 T ATEX 400V 1,57 50Hz J23092/006...
Seite 143 TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D...
Seite 144 etmektedir...
Seite 147 Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX C 31/4 T ATEX C 35/4 T ATEX C 37/4 T ATEX...
Seite 152 C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX 400V 1,10 50Hz J23092/006 C 30/2 T ATEX 400V 1,57 50Hz J23092/006...
Seite 153 TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D...
Seite 157 Lp dB(A) (3m) C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX C 31/4 T ATEX C 35/4 T ATEX C 37/4 T ATEX...
Seite 162 C 10/2 T ATEX 400V 0,36 50Hz J23092/005 C 15/2 T ATEX 400V 0,39 50Hz J23092/005 C 20/2 T ATEX 400V 1,09 50Hz J23092/006 C 25/2 T ATEX 400V 1,10 50Hz J23092/006 C 30/2 T ATEX 400V 1,57 50Hz J23092/006...
Seite 163 TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D...
Seite 167 C 10/2 T ATEX 55,5 C 15/2 T ATEX C 20/2 T ATEX C 25/2 T ATEX 66,5 C 30/2 T ATEX C 30/4 T ATEX C 31/4 T ATEX C 35/4 T ATEX C 37/4 T ATEX...
Seite 172 MONOFASE - SINGLE PHASE Rotazione oraria Rotazione antioraria Counter clockwise rotation Clockwise rotation Interruttore magnetotermico bipolare Approvato ATEX: II (2) G/D Single phase Circuit breaker ATEX Approved: II (2) G/D...
Seite 173 TRIFASE - THREE PHASE Interruttore magnetotermico tripolare Approvato ATEX: II (2) G/D Three phase Circuit breaker ATEX Approved: II (2) G/D...
Seite 176 FIGURE OBRAZKY FIGURES OBRAZKY FIGURES FIGURES ABBILDUNGEN FIGURI FIGURAS SLIKE FIGURA SLIKE RITNINGAR SEKILLER ABRAK...
Seite 179 Note...
