5. PROGRAMMIERUNG
Für die Programmierung des Antriebs wird auf die Betriebsart
"PROGRAMMIERUNG" zugegriffen.
Die Programmierung ist in zwei Bereiche unterteilt: BASIS und DETAILLIERT.
5.1. BASISPROGRAMMIERUNG
Der Zugang zur BASISPROGRAMMIERUNG erfolgt über die Taste F:
•durch Druck dieser Taste (die dann gedrückt gehalten wird) zeigt das Display
die Bezeichnung der ersten Funktion an.
•nach dem Loslassen der Taste zeigt das Display den Wert der Funktion an, der
mit den Tasten + und - verändert werden kann.
•durch erneuten Druck der Taste F (die dann gedrückt gehalten wird) zeigt das
Display die Bezeichnung der nächsten Funktion, usw. an.
•bei Erreichen der letzten Funktion führt der Druck der Taste F zum Verlassen der
Programmierung und das Display zeigt wieder den Status des Tors an.

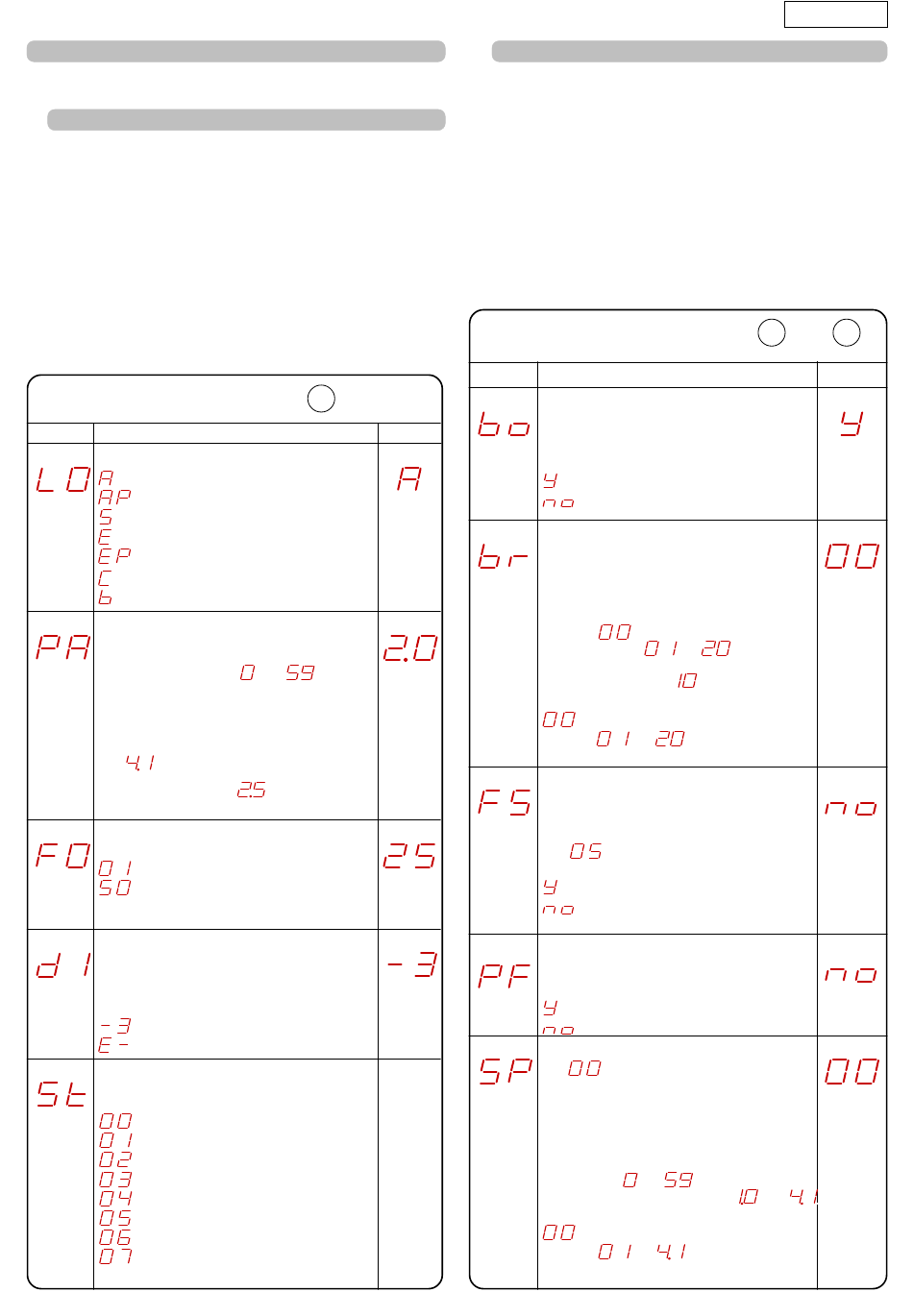

Die folgende Tabelle zeigt die Reihenfolge der in der BASISPROGRAMMIERUNG
zugänglichen Funktionen an:
BASISPROGRAMMIERUNG
Display
Funktion
BETRIEBSLOGIKEN (siehe Tab. 3/a - g):
= Automatik
= Automatikbetrieb "Schrittbetrieb"
= Automatik "Sicherheit"
= Halbautomatik
= Halbautomatik "Schrittbetrieb"
= Totmann
= Halbautomatik "B"
PAUSENZEIT:
Dieser Timer wirkt sich lediglich dann aus, wenn die
automatische Steuerung eingestellt wurde. Die
Zeiten können zwischen
mit Schritten von jeweils einer Sekunde reguliert
werden. Nachfolgend schaltet die Anzeige auf
Minuten und Zehntelsekunden (getrennt durch
einen Punkt) um. Die Zeitdauer kann mit Schritten
von jeweils 10 Sekunden bis zu einem Höchstwert
von
Minuten eingestellt werden.
BSP: zeigt das Display
Pausenzeit 2 Min. und 50 Sek.
KRAFT:
Reguliert den Schub des Motors.
= Mindestkraft
= Höchstkraft
ÖFFNUNGSRICHTUNG:
Zeigt die Öffnungsbewegung des Tors an und
verhindert eine Verwechslung der Anschlüsse
des Motors und des Endschalters auf dem
Klemmenbrett.
= Öffnungsbewegung nach rechts
= Öffnungsbewegung nach links
STATUS TOR:
Verlassen der Programmierung und Rückkehr
zur Anzeige des Status des Tors.
= Geschlossen
= In Öffnungsphase
= In "STOP"
= Geöffnet
= In Pause
= Eingriff des "FAIL SAFE" (Kap.5.2.)
= In Schließphase
= In Umkehrphase
F
Default
und
Sekunden
an, entspricht die
5.2. DETAILLIERTE PROGRAMMIERUNG
Um Zugang zur DETAILLIERTEN PROGRAMMIERUNG zu erlangen, ist die Taste F
gedrückt zu halten und zusätzlich die Taste + zu drücken:
•nach dem Loslassen der Taste + zeigt das Display die Bezeichnung der ersten
Funktion an.
•nach dem Loslassen der Taste F zeigt das Display den Wert der Funktion an, der
mit den Tasten + und - verändert werden kann.
•durch Druck der Taste F (die dann gedrückt gehalten wird) zeigt das Display
die Bezeichnung der nächsten Funktion an und zeigt beim Loslassen der Taste
den Wert an, der mit den Tasten + und - verändert werden kann.
•bei Erreichen der letzten Funktion führt der Druck der Taste F zum Verlassen der
Programmierung und das Display zeigt wieder den Status des Tors an.
Die folgende Tabelle zeigt die Reihenfolge der in der DETAILLIERTEN
PROGRAMMIERUNG zugänglichen Funktionen an:
DETAILLIERTE PROGRAMMIERUNG
Display
Funktion
MAXIMALES ANLAUFMOMENT:
Der Motor arbeitet im Moment des Beginns der
Bewegung auf dem höchsten Drehmoment (und
ignoriert dabei die Drehmomentregulierung). Diese
Einstellung ist bei schweren Flügeln hilfreich.
= Aktiv
= Aus
ABSCHLUSSBREMSUNG :
Löst das Tor den Endschalter im Öffnungs- oder im
Schließvorgang aus, so kann eine Bremsung
angewählt werden, um den unverzüglichen Stopp
des Flügels zu gewährleisten. Sollten die
Abbremsungen angewählt worden sein, so beginnt
die Bremsung nach diesen.
Beim Wert
Die Zeit ist zwischen
die Schritte liegen bei jeweils 0,1 Sekunden.
Bsp.: zeigt das Display
Bremszeit 1 Sekunde.
= Bremsung aus
zwischen
FAILSAFE-FUNKTION:
Die Einschaltung dieser Funktion ermöglicht die
Ausführung eines Betriebstests auf den Photozellen
vor jeder Bewegung des Tors. Fällt der Test negativ
aus (Photozellen außer Betrieb, angezeigt durch den
Wert
auf dem Display), so beginnt das Tor die
Bewegung nicht.
= Aktiv
= Aus
VORBLINKEN (5 Sek.):
Ermöglicht die Einschaltung der Blinkleuchte für
einen Zeitraum von 5 Sekunden vor dem Beginn des
Bewegungsablaufs.
= Aktiv
= Aus
KONTROLLAMPE:
Wird
angewählt, funktioniert der Ausgang wie
eine Standardkontrollampe (eingeschaltet beim
Öffnungsvorgang und während der Pause, blinkend
während des Schließvorganges und ausgeschaltet
bei geschlossenem Tor). Andere Zahlen entsprechen
der getakteten Aktivierung des Ausgangs, der (über
ein Relais) für die Versorgung einer Servicelampe
verwendet werden kann. Die entsprechende Zeit
kann zwischen
von jeweils 1 Sekunde , während
Minuten von jeweils 10 Sekunden eingestellt werden.
= Standardkontrollampe
zwischen
37
DEUTSCH
+
F
ist die Bremsung ausgeschaltet.
und
Sek. einstellbar,
an, so entspricht die
und
= getaktete Bremsung
und
Sekunden mit Schritten
und
und
= getakteter Ausgang
+
Default
