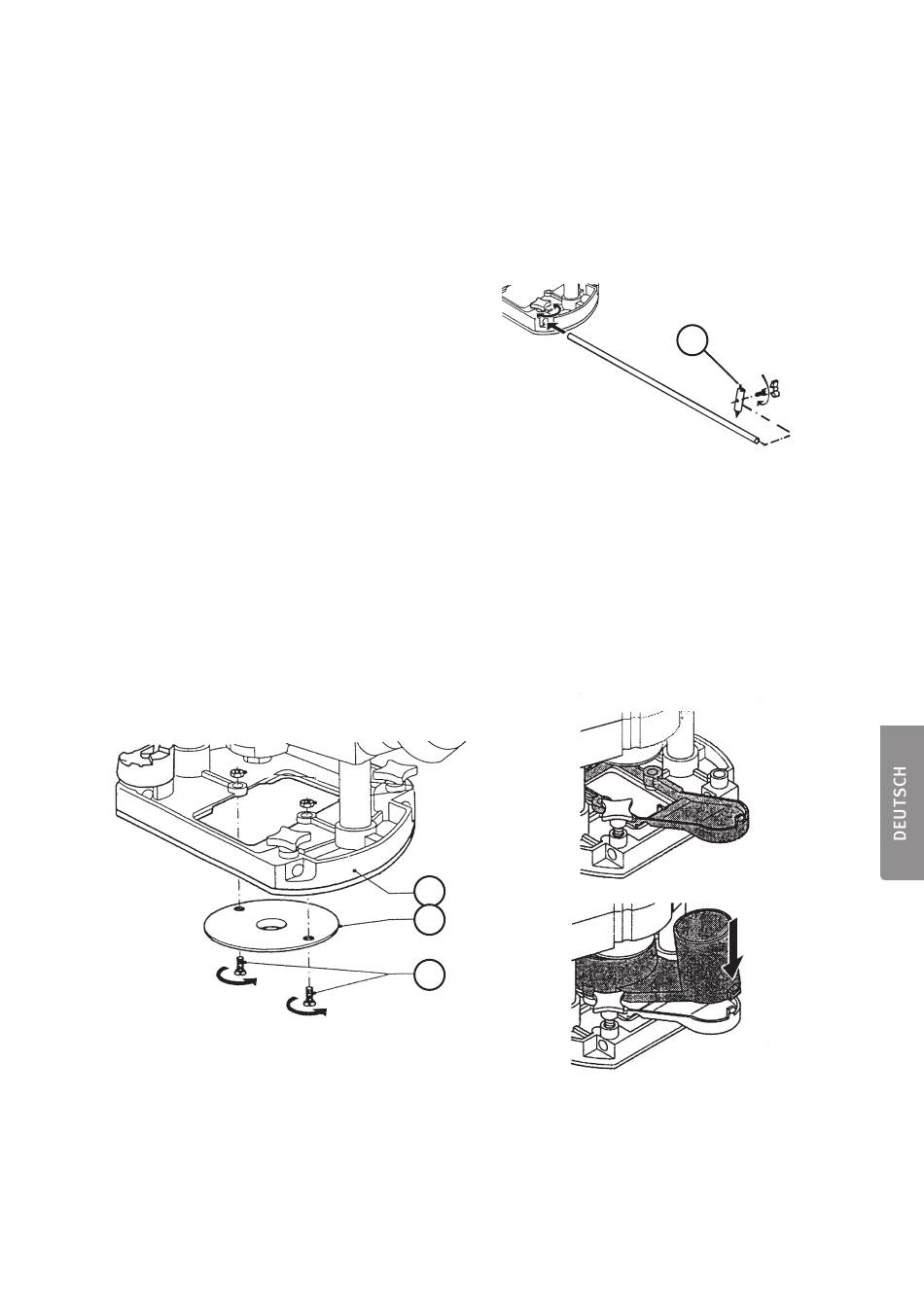

Anbringung des Lochstanzwerkzeugs
für die Kreisfräsung
Die Handfräse kann auch zur Ausstanzung großer Löcher mit dem Lochstanz-
werkzeug verwendet werden.
1. Ein Loch in der Mitte des Kreises bohren, der entfernt werden soll.
2. Den Parallelanschlag entfernen, aber
die eine Führung belassen.
3. Das Lochstanzwerkzeug (16) ganz am
Ende der Führung befestigen.
4. Den richtigen Radius für den Kreis
einstellen.
5. Die Sperrschraube der Führung anziehen.
6. Den Führungszapfen des Lochstanz-
werkzeugs in das vorgebohrte Mittelloch
einführen.
7. Mit der ausgeschalteten Handfräse eine Umdrehung machen, um den Kreis zu
überprüfen und eventuell Änderungen vorzunehmen.
8. Den Kreis in mehreren Phasen herausfräsen und die Fräse bei jeder Umdrehung
um etwa 2 mm absenken. Nicht versuchen, sofort einen tiefen Schnitt zu vorzunehmen.
Einbau der Kopierhülse und des Adapters für
die Spanabsaugung
• Den Adapters für die Spanabsaugung oben auf der Basisplatte (10) anbringen.
• Die Maschine umdrehen und die Kopierhülse (23) einlegen.
• Die Kopierhülse mit den beiden Schrauben (22) im Adapter festschrauben.
• Soll kein Adapter angebracht werden, sind die zwei beiliegenden Muttern zu verwenden.
