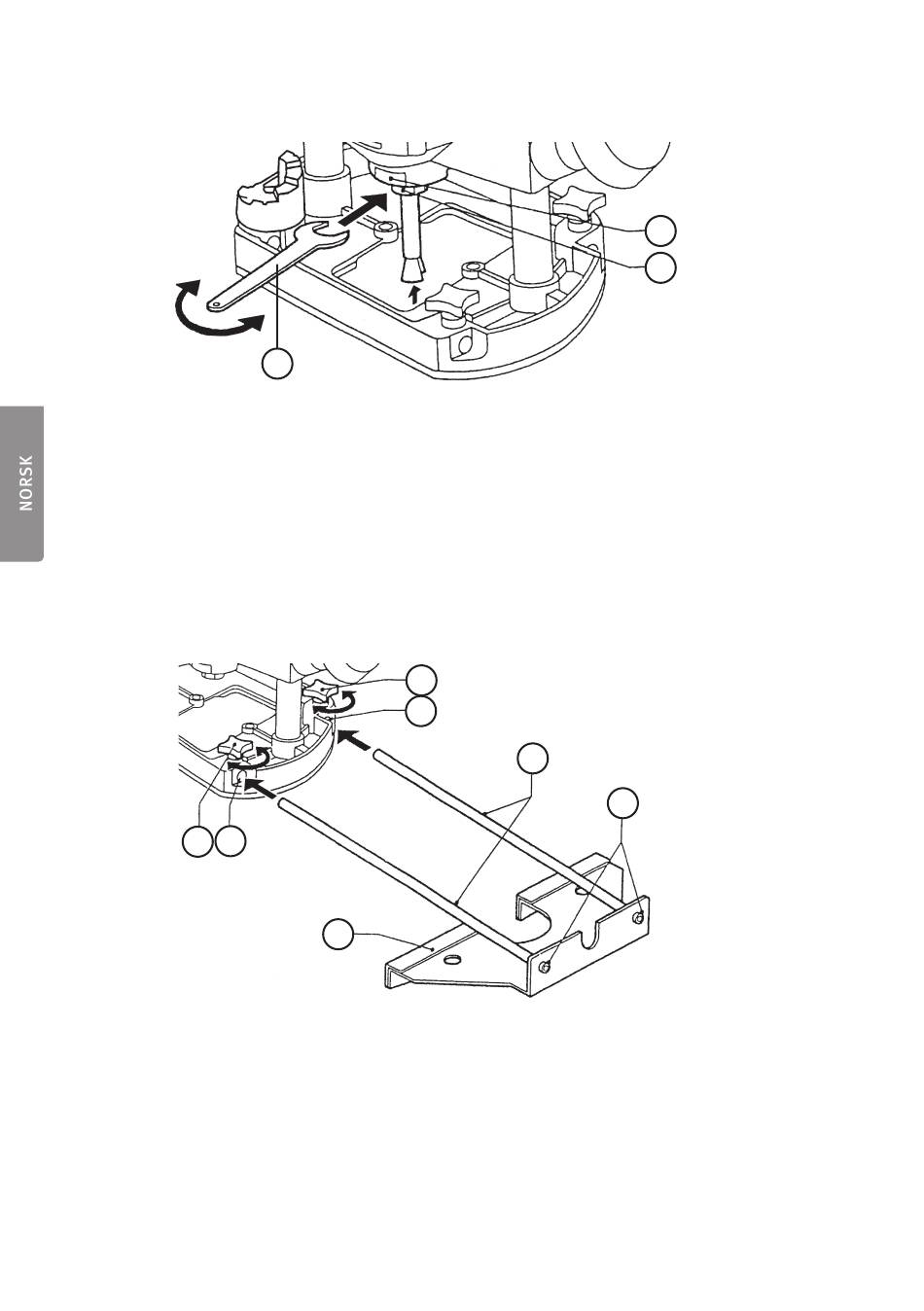

Montering av freseverktøy
15
Viktig!
• Trekk ut stikkontakten fra vegguttaket før all service av håndoverfresen.
• Hold maskinen med baseplaten oppover.
• Trykk inn spindellåsen (11).
• Løsne mutteren (12) med nøkkelen (15).
• Monter freseverktøyet med passende spennhylse, 6 eller 8 mm.
• Dra til med nøkkelen.
Montering og innstilling av parallellanslag
14 13
• Monter begge styrestagene (18) på anslaget (17). Skru fast med skruene (19).
• Løsne på låseskruene (14).
• Skyv stagene med anslaget inn i hullene (13).
• Still inn valgte mål.
• Dra til låseskruene (14).
14
13
17
26
11
12
18
19
