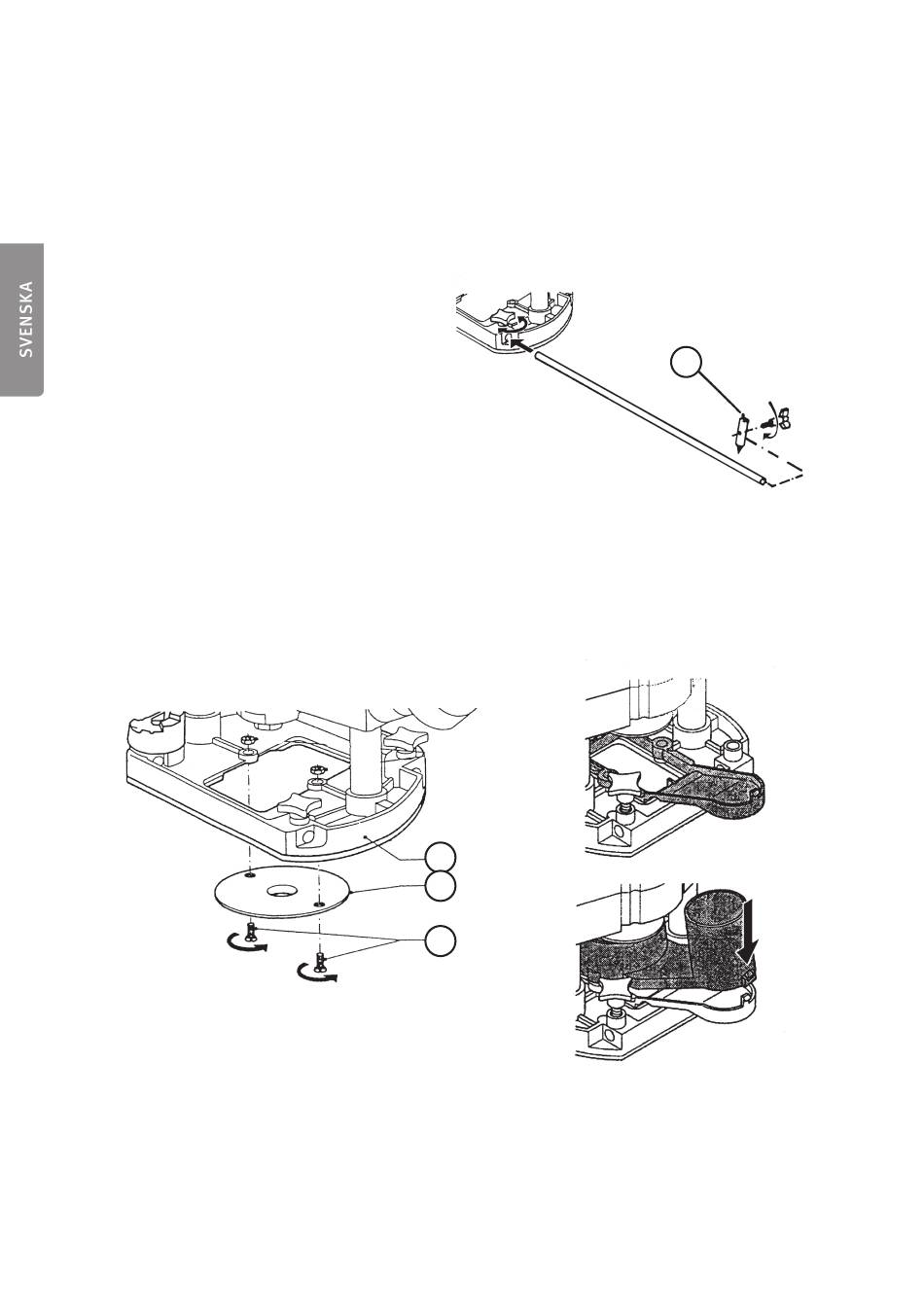

Montering av håltagningsverktyg för cirkelfräsning
Handöverfräsen kan användas för att ta upp stora hål med håltagningsverktyget.
1. Borra ett hål i centrum av cirkeln som skall tas bort.
2. Ta bort parallellanslaget, men lämna kvar den ena styrningen.
3. Fäst håltagningsverktyget (16) längst ut på styrningen.
4. Ställ in rätt radie för cirkeln.
5. Dra åt styrningens låsskruv.
6. Stick i håltagningsverktygets
styrtapp i det borrade
centrumhålet.
7. Med strömbrytaren på OFF kör
du runt handöverfräsen ett varv
för att kolla cirkeln och eventuellt
göra någon ändring.
8. Fräs ur cirkeln i flera steg och
sänk fräsen ca 2 mm för varje
varv, försök inte att ta ett djupt
skär med en gång.
Montering av kopierhylsa och adapter
för spånsugning
• Sätt in adaptern för spånsugning på ovansidan av basplattan (10).
• Vänd på maskinen och lägg in kopierhylsan (23).
• Skruva fast kopierhylsan i adaptern med de båda skruvarna (22).
• Vill du inte ha adaptern monterad använder du de två medföljande muttrarna.
10
23
22
18
16
