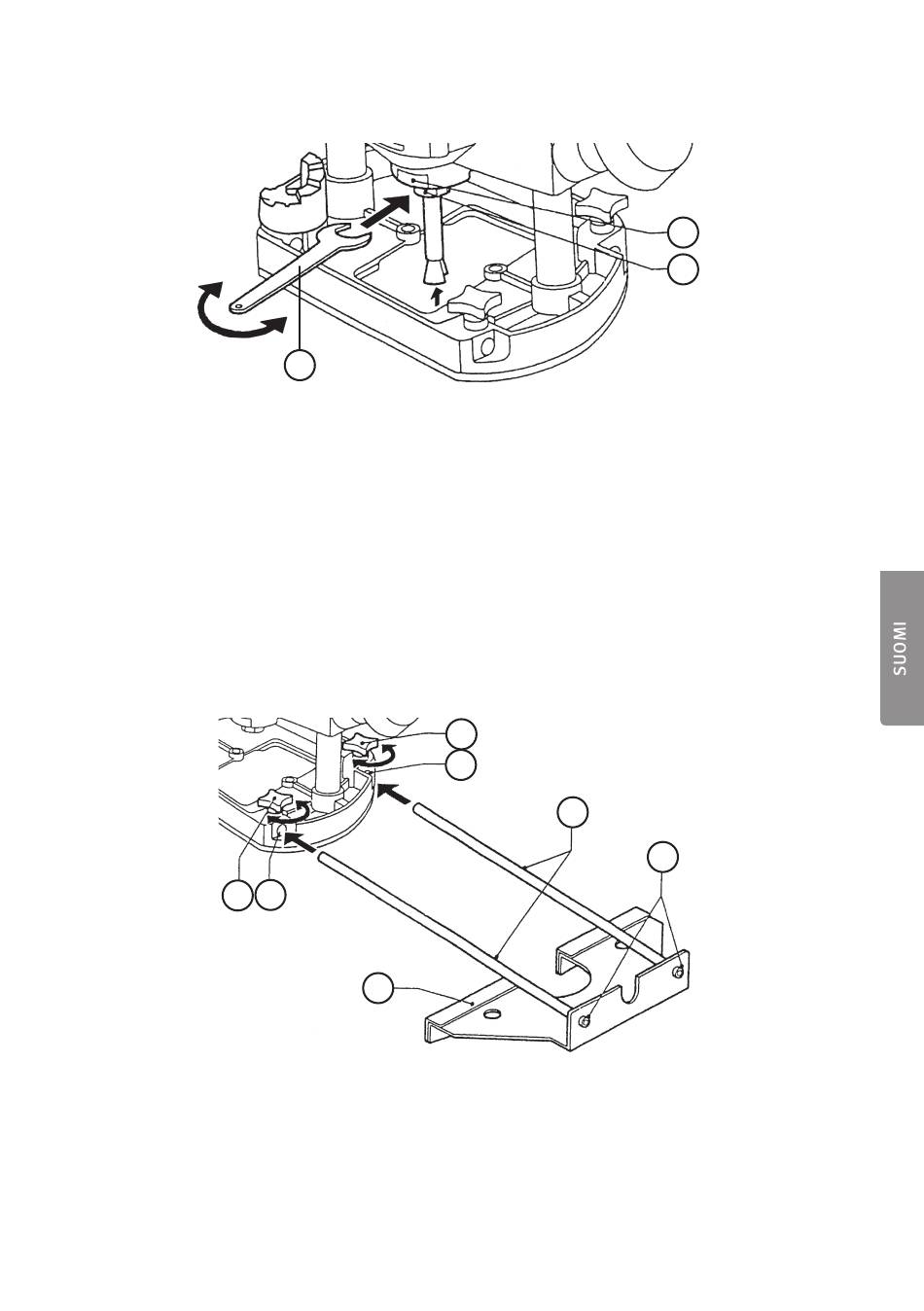

Jyrsintyökalujen asentaminen
Tärkeää!
• Irrota pistoke pistorasiasta aina ennen käsiyläjyrsimen huoltotöitä.
• Käännä kone niin, että pohjalevy on ylöspäin.
• Paina karalukko (11) sisään.
• Irrota mutteri (12) avaimella (15).
• Asenna jyrsintyökalu sopivan kiristyshylsyn (6 tai 8 mm) kanssa.
• Kiristä avaimella.
Sivuohjaimen asennus ja säätö
14 13
• Ruuvaa tangot (18) ohjaimeen (17) ruuveilla (19).
• Avaa lukitusruuvit (14).
• Työnnä ohjain reikiin (13).
• Säädä haluttu mitta.
• Kiristä lukitusruuvit (14).
