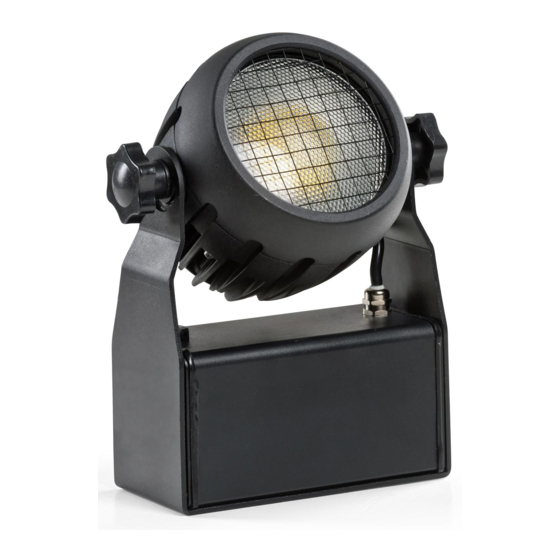

TourBlinder 100 DTR
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led80056
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-28-31
Menu
Control
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite TourBlinder 100 DTR
Inhaltszusammenfassung für Expolite TourBlinder 100 DTR

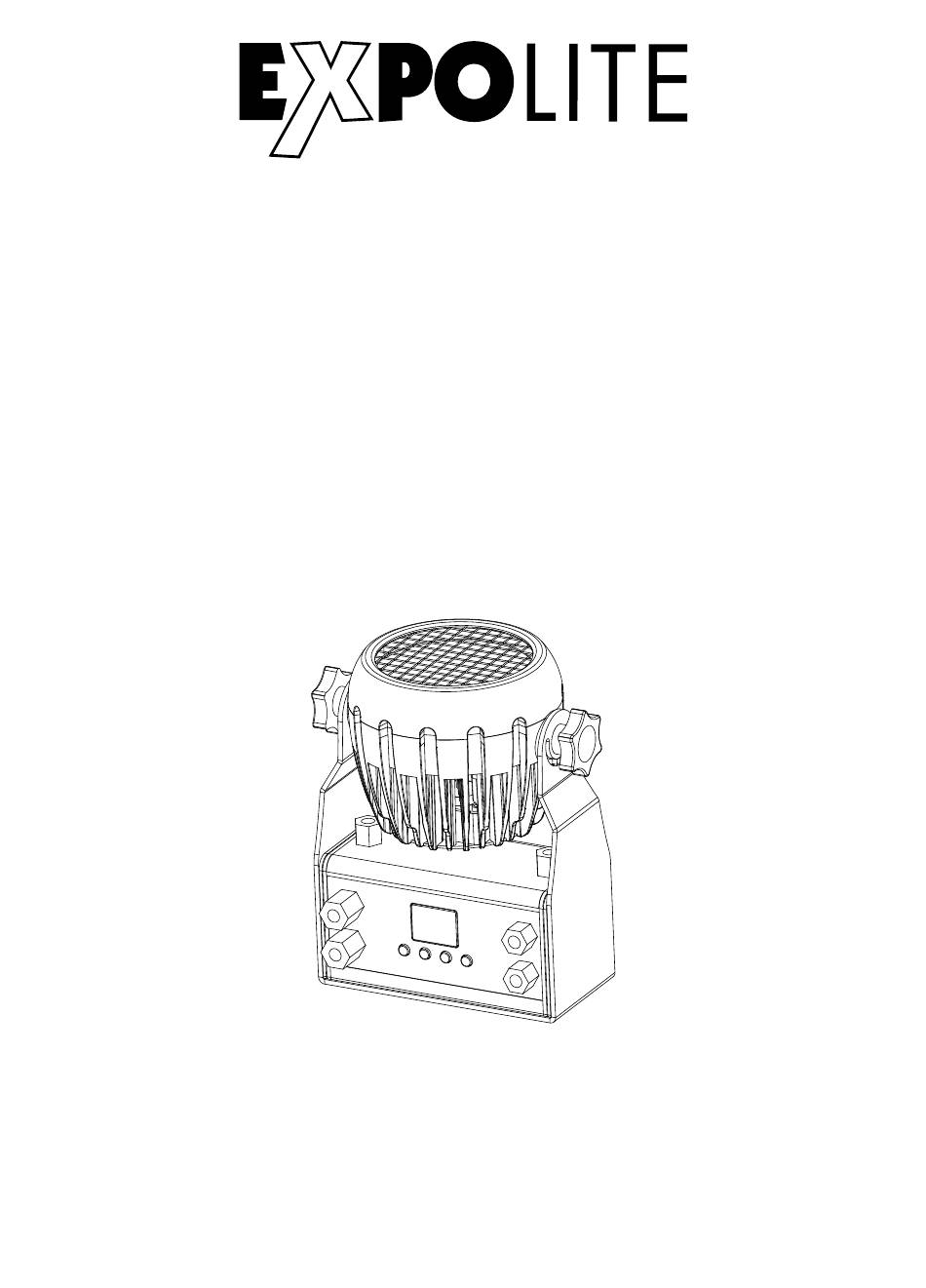

- Seite 1 TourBlinder 100 DTR Bedienungsanleitung User Manual Art.Nr.: led80056 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-28-31...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-11 Delivery E-18 Product Information E-19 Dimensions E-20 Installation E-21 Operation E-22 Using DMX512 Controler E-25... -
Seite 4: Lieferumfang
- Expolite TourBlinder 100 DTR - Zubehör Quicklock Montagebügel - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Technische Daten D
Gehäuse Aluminium-Druckguss LEDs 1 x 130W 3000K** Abstrahlwinkel 60° Steuerung Stand-Alone / DMX512 DMX-Kanäle 1 - 8 (1/2/3/7/8) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10% D-05... -
Seite 6: Abmessungen
Abmessungen D-06... - Seite 7 Installation Montage Hängend Das Gerät kann an den mitgelieferten Quicklock Montagebügeln hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties angebracht. Stehend Das Gerät kann direkt auf dem Basement stehend betrieben werden.
-
Seite 8: Bedienung
Bedienung Bedienelemente am Gerät Menüstruktur MENU Address 1 - 512 Config Mode Channel Mode Keep Screen On Disable Enable Keep DMX Data Enable Disable Fast Dimmer Enable Disable System Info Temperature Head 1 Body Load Default TRUE FALSE LED All On Disable Enable Auto Test... -
Seite 9: Dmx-Adresse Einstellen
DMX-Adresse einstellen MENU Address 0 - 512 Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel des Channel Modes erhalten. DMX-Kanalbelegung einstellen MENU Config Mode Channel Mode Im Menü wird im Punkt Config Mode, Untermenü Channel Mode die Belegung der DMX-Kanäle des Gerätes festgelegt. -
Seite 10: Sonstige Einstellungen
Sonstige Einstellungen MENU System Info Temperature Head 1 Body Load Default TRUE FALSE LED All On Disable Enable Auto Test Auto Mode 1 Auto Mode 2 Auto Mode 3 LED Test LED Warm White 0 - 255 LED Amber 0 - 255 Strobe 0 - 255 System Info\Temperature: zeigt die aktuelle Temperatur der LED-Einheit (Head 1) oder des... -
Seite 11: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5 DMX-Personalities (1-/2-/3-/7-/8-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 24 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
