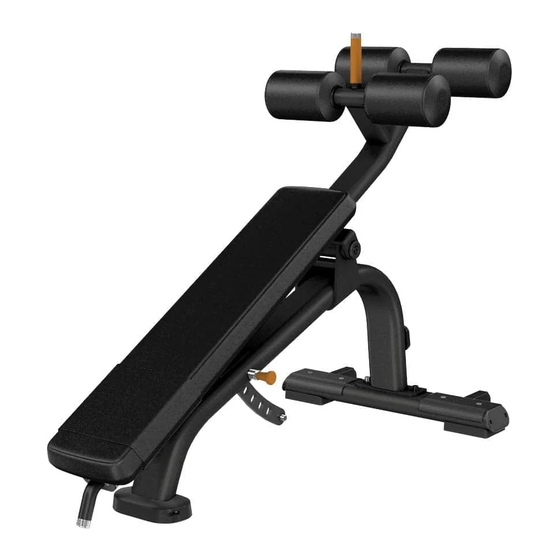

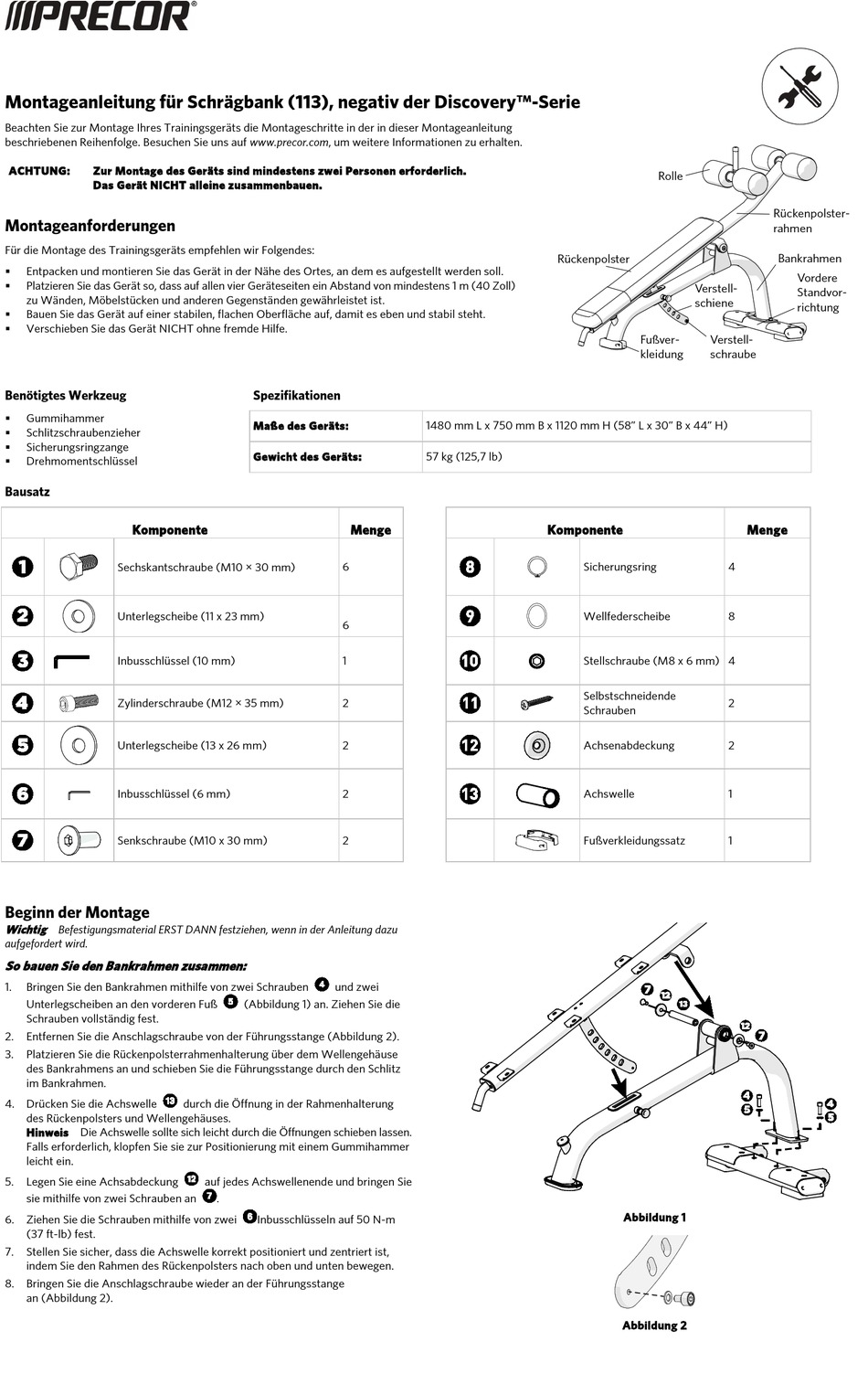

Montageanleitung für Schrägbank (113), negativ der Discovery™-Serie
Beachten Sie zur Montage Ihres Trainingsgeräts die Montageschritte in der in dieser Montageanleitung
beschriebenen Reihenfolge. Besuchen Sie uns auf www.precor.com, um weitere Informationen zu erhalten.
ACHTUNG:
Zur Montage des Geräts sind mindestens zwei Personen erforderlich.
Das Gerät NICHT alleine zusammenbauen.
Montageanforderungen
Für die Montage des Trainingsgeräts empfehlen wir Folgendes:
Entpacken und montieren Sie das Gerät in der Nähe des Ortes, an dem es aufgestellt werden soll.
Platzieren Sie das Gerät so, dass auf allen vier Geräteseiten ein Abstand von mindestens 1 m (40 Zoll)
zu Wänden, Möbelstücken und anderen Gegenständen gewährleistet ist.
Bauen Sie das Gerät auf einer stabilen, flachen Oberfläche auf, damit es eben und stabil steht.
Verschieben Sie das Gerät NICHT ohne fremde Hilfe.
Benötigtes Werkzeug
Gummihammer
Schlitzschraubenzieher
Sicherungsringzange
Drehmomentschlüssel
Bausatz
Komponente
Sechskantschraube (M10 × 30 mm)
Unterlegscheibe (11 x 23 mm)
Inbusschlüssel (10 mm)
Zylinderschraube (M12 × 35 mm)
Unterlegscheibe (13 x 26 mm)
Inbusschlüssel (6 mm)
Senkschraube (M10 x 30 mm)
Beginn der Montage
Wichtig
Befestigungsmaterial ERST DANN festziehen, wenn in der Anleitung dazu
aufgefordert wird.
So bauen Sie den Bankrahmen zusammen:
1.
Bringen Sie den Bankrahmen mithilfe von zwei Schrauben
Unterlegscheiben an den vorderen Fuß
Schrauben vollständig fest.
2.
Entfernen Sie die Anschlagschraube von der Führungsstange (Abbildung 2).
3.
Platzieren Sie die Rückenpolsterrahmenhalterung über dem Wellengehäuse
des Bankrahmens an und schieben Sie die Führungsstange durch den Schlitz
im Bankrahmen.
4. Drücken Sie die Achswelle
des Rückenpolsters und Wellengehäuses.
Hinweis Die Achswelle sollte sich leicht durch die Öffnungen schieben lassen.
Falls erforderlich, klopfen Sie sie zur Positionierung mit einem Gummihammer
leicht ein.
5.
Legen Sie eine Achsabdeckung
sie mithilfe von zwei Schrauben an
6. Ziehen Sie die Schrauben mithilfe von zwei
(37 ft-lb) fest.
7.
Stellen Sie sicher, dass die Achswelle korrekt positioniert und zentriert ist,
indem Sie den Rahmen des Rückenpolsters nach oben und unten bewegen.
8. Bringen Sie die Anschlagschraube wieder an der Führungsstange
an (Abbildung 2).
Spezifikationen
Maße des Geräts:
Gewicht des Geräts:
6
6
1
2
2
2
2
und zwei
(Abbildung 1) an. Ziehen Sie die
durch die Öffnung in der Rahmenhalterung
auf jedes Achswellenende und bringen Sie
.
Inbusschlüsseln auf 50 N-m
1480 mm L x 750 mm B x 1120 mm H (58" L x 30" B x 44" H)
57 kg (125,7 lb)
Menge
Rolle
Rückenpolster
Verstell-
schiene
Fußver-
Verstell-
kleidung
schraube
Komponente
Sicherungsring
Wellfederscheibe
Stellschraube (M8 x 6 mm) 4
Selbstschneidende
Schrauben
Achsenabdeckung
Achswelle
Fußverkleidungssatz
Abbildung 1
Abbildung 2
Rückenpolster-
rahmen
Bankrahmen
Vordere
Standvor-
richtung
Menge
4
8
2
2
1
1
