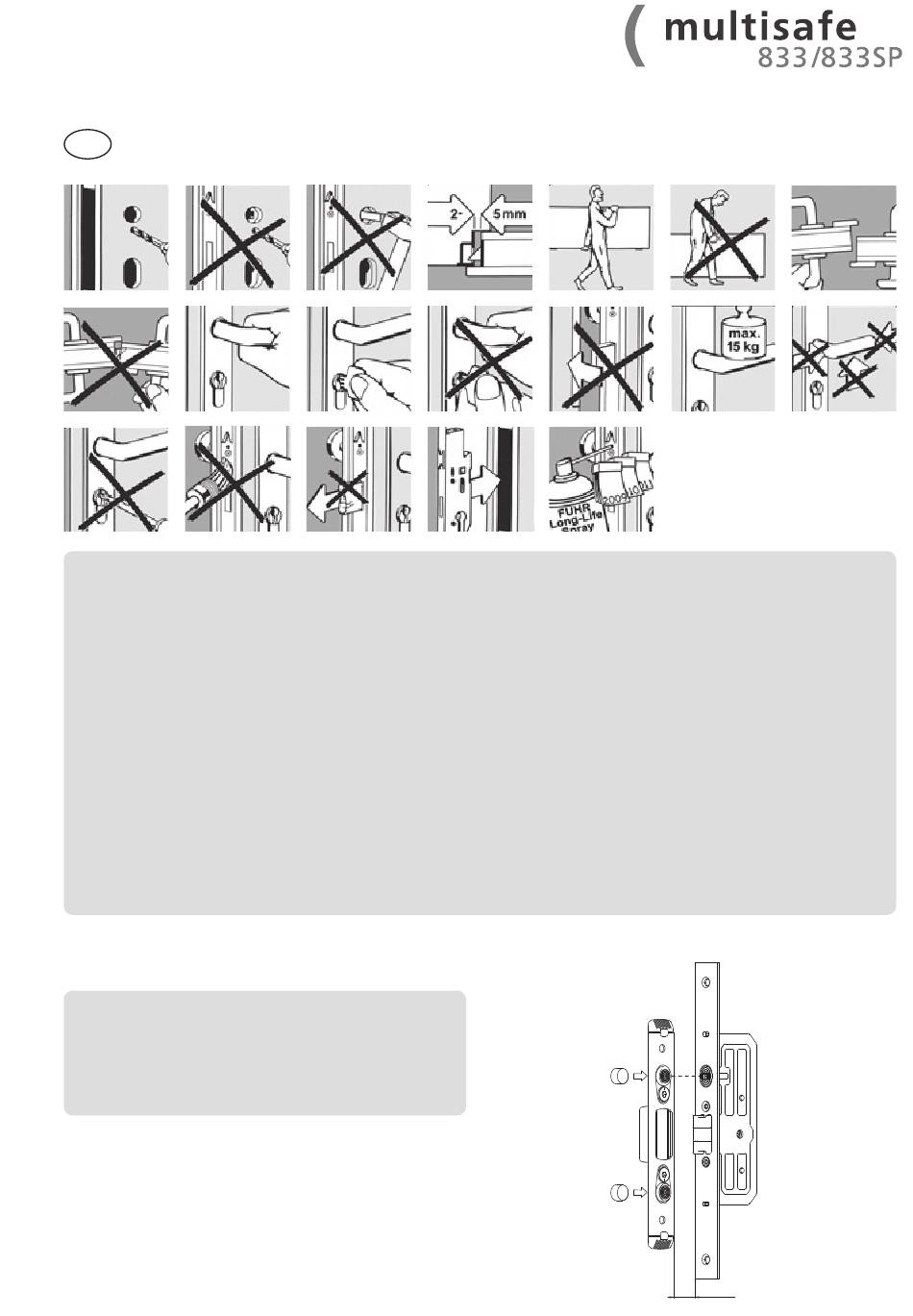

Montageanleitung
D
•
Einsetzbar für Elemente aus Kunststoff, Holz und
Aluminium.
•
Flügel und Rahmen müssen auf der gesamten Höhe
parallel verlaufen.
•
Ausfräsung für die Schlosskästen gemäß Zeichnung.
•
Ausfräsung für Profilzylinder und Drücker müssen
fluchten.
•
Beschlagbohrungen niemals bei eingebautem Schloss
vornehmen.
•
Vor dem Einbau des Schlosses sind sämtliche
Verunreinigungen z. B. Späne aus dem Fräsbereich
zu entfernen.
•
Stulpe und Schließteile durch Schrauben mit ø 4 mm,
Länge dem Profilsystem angepasst, befestigen.
•
Die Montageschrauben müssen rechtwinklig zur Stulpe
positioniert eingedreht werden.
•
Exakten Sitz der Schließteile gemäß Zeichnung beachten.
Montagehinweis
Vor Montage der Schließteile bitte prüfen, ob die beiden
Magneten entsprechend der Abbildung im Schließteil
sitzen.
Ohne die Magneten ist die Automatikfunktion nicht
gegeben.
•
Beim Anziehen der Stulpschrauben darauf achten, dass
sich die Treibstangen frei bewegen können.
•
Für SKG-geprüfte Kunststoff-Elemente: Stulpe und
Schließteile durch mindestens zwei Schrauben
(ø 4 mm) mit dem Verstärkungsprofil verbinden.
•
Für SKG-geprüfte Aluminium-Elemente: Stulpe und
Schließteile durch Schrauben mit ø 4 mm, Länge dem
Profilsystem angepasst, mit dem Aluminium-Profil
befestigen.
•
Für SKG-geprüfte Holz-Elemente: Stulpe und Schließteile
durch Schrauben mit ø 4 mm, Länge 40 mm, befestigen.
•
Bei evtl. Schwergängigkeit einer Funktion nach Montage
des Schlosses niemals gewaltsam vorgehen! Stattdessen
ist die Ursache zu ergründen und abzustellen.
•
Beim Transport der Türen – auch bei verriegeltem
Schloss – den Flügel vor Verschiebung schützen.
max. 5 mm
