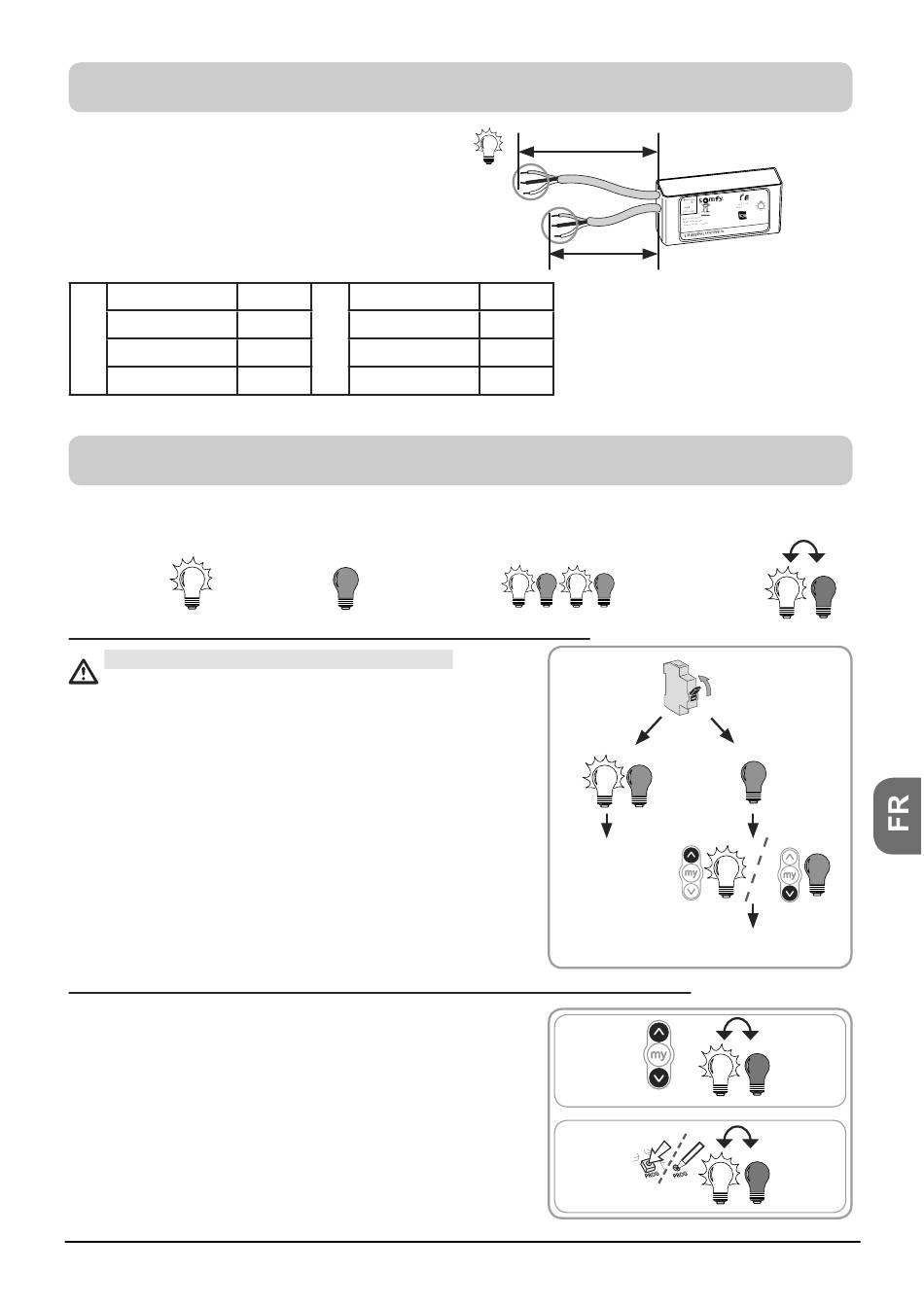

5. CÂBLAGE
- Couper l'alimentation secteur.
- Brancher le Lighting receiver On/Off io au
secteur selon le schéma de câblage :
- Secteur = Côté alimentation (A)
- Lumière = Côté lumière (B)
Bleu
Marron
A
Vert/Jaune
Longueur du câble

6. MISE EN SERVICE

La notice ne décrit que la mise en service à l'aide d'un point de commande local io Somfy de type
Situo io. Pour une mise en service à l'aide de tout autre point de commande io, se référer à la notice
correspondante.
Lumière
allumée
 ,GHQWL¿FDWLRQ GHV pWDSHV GH UpJODJH GpMj HIIHFWXpHV
Un seul récepteur doit être alimenté à la fois.
Mettre sous tension et suivre la procédure «a» ou «b» en
fonction de la réaction de la lumière:
a) La lumière s'allume puis s'éteint.
Aucun point de commande io Somfy n'est enregistré.
Passer au chapitre « Enregistrement du premier point
de commande local io Somfy ».
b) La lumière ne s'allume pas
Appuyer sur la touche Montée ou Descente. Si la lumière
s'allume ou s'éteint, le point de commande io Somfy est
enregistré.
Passer au chapitre « Utilisation ».

6.2. Enregistrement du premier point de commande local io Somfy

1) Appuyer en même temps sur les touches Montée / Descente
du point de commande local io Somfy : la lumière s'allume
puis s'éteint.
2) Faire un appui bref sur le bouton PROG du point de
commande local io Somfy : la lumière s'allume puis
s'éteint de nouveau pour indiquer que le point de
commande local io Somfy est enregistré dans Lighting receiver
On/Off io.
