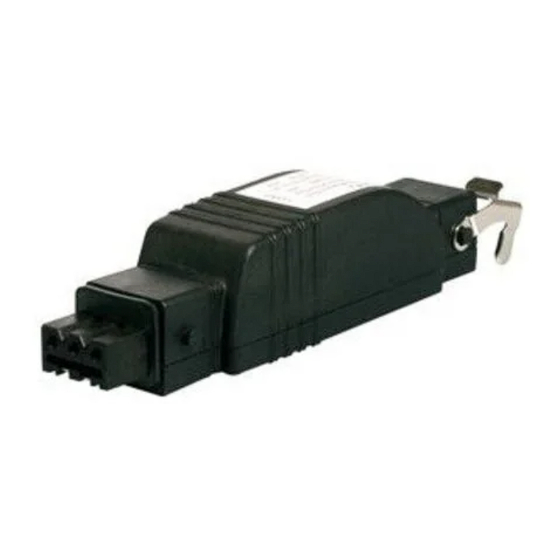

SOMFY MODULIS SLIM RECEIVER RTS Einstellanleitung

INSTALLATION
Errichten, Prüfen Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft (VDE 0100)
durchgeführt werden! Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheits-
vorkehrungen gegen unbeabsichtigtes Einschalten. Der ordnungsgemäße Betrieb der Anlage ist nur bei fachge-
rechter Installation, Montage ausreichender Stromversorgung und regelmäßiger Wartung gewährleistet!
Betriebsspannung: 220-240 V 50/60 HZ
Schutzgrad durch Gehäuse: IP 44
Schutzklasse: II
Betriebstemperatur: - 30°C bis + 70°C
Funkfrequenz: 433,42 MHZ
1. SENDER EINLERNEN
1.a Stromversorgung herstellen
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
1.b Gewünschten Kanal bzw. Sender auswählen
1.c Gleichzeitig Auf+Ab Taste am Kanal/Sender drücken
der eingelernt werden soll
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
1.d Programmiertaste am Kanal/Sender drücken
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
Sender ist jetzt eingelernt
2. WEITERE SENDER EINLERNEN
2.a Drücken der Programmiertaste an einem
bereits eingelernten Kanal/Sender
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
2.b Drücken der Programmiertaste an dem Kanal/Sender,
der eingelernt werden soll
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
Sender ist jetzt eingelernt
3. SENDER LÖSCHEN
3.a Drücken der Programmiertaste am Kanal/Sender,
der nicht gelöscht werden soll
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
3.b Drücken der Programmiertaste am Kanal/Sender,
der gelöscht werden soll
ô Motor quittiert mit kurzer Auf/Ab – Bewegung
Sender ist jetzt gelöscht
Mai 2016 Druckfehler und technische Änderungen vorbehalten
FUNKEMPFÄNGER SOMFY MODULIS SLIM RECEIVER RTS
© bei WOUNDWO Art.-Nr.: 841011
EINSTELLANLEITUNG
