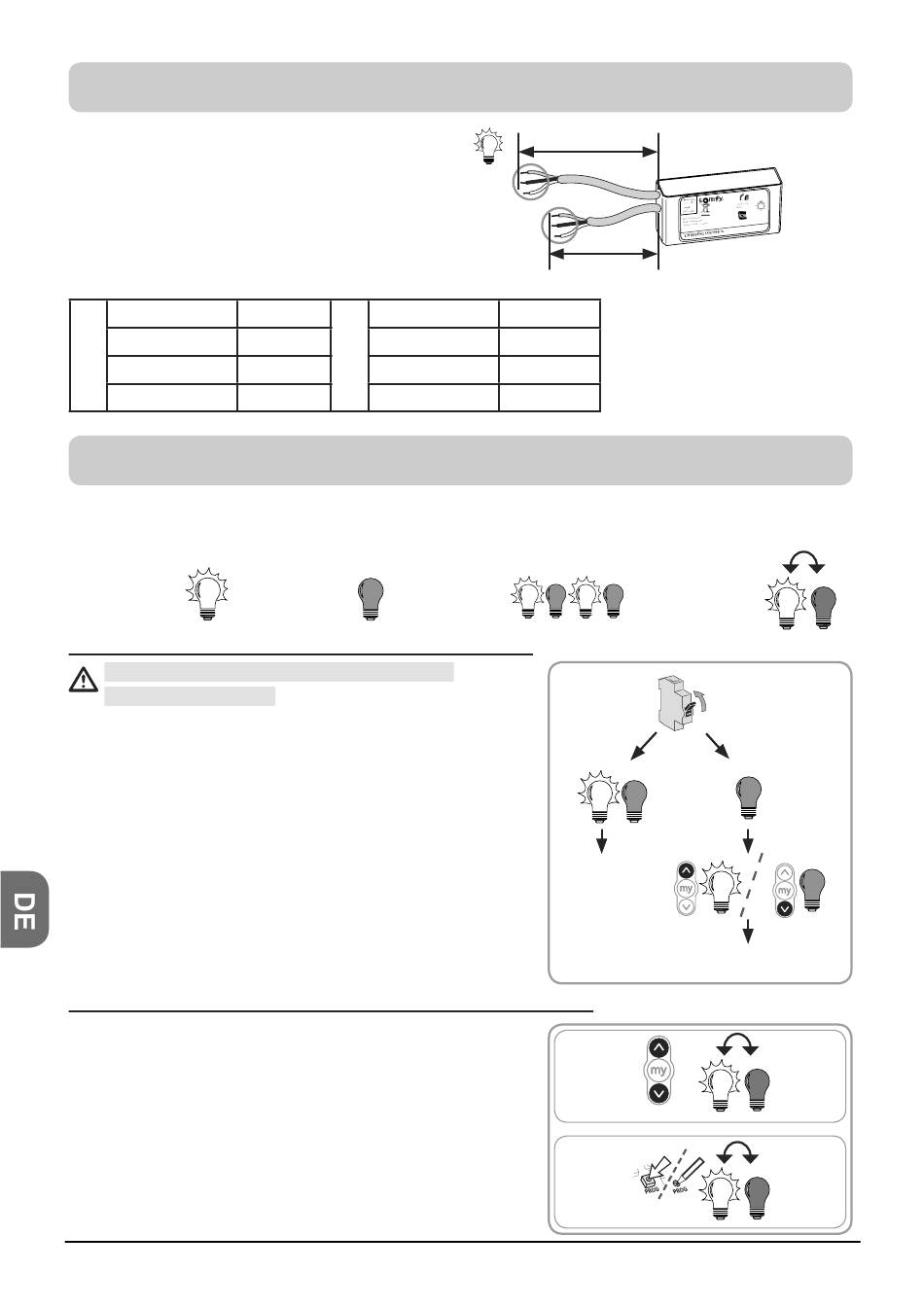

5. VERKABELUNG

- Schalten Sie die Spannungsversorgung aus.
- Schließen Sie den Lighting Receiver
On/Off io gemäß Anschlussplan an die
Spannungsversorgung an:
- 230 V, 50 Hz = zur Spannungsversorgung (A)
- Licht = zur Lichtquelle (B)
Blau
Braun
A
Grün/gelb
Kabellänge

6. INBETRIEBNAHME

In dieser Anleitung wird nur die Inbetriebnahme mit einem lokalen Somfy io-Funksender vom Typ
Situo io beschrieben. Für die Inbetriebnahme mit einem anderen io Funksender lesen Sie in der
entsprechenden Anleitung nach.
Lichtquelle
eingeschaltet
 ,GHQWL¿]LHUXQJ EHUHLWV HUIROJWHU (LQVWHOOXQJHQ
Es darf immer nur ein Empfänger auf einmal
eingeschaltet werden.
Schalten Sie die Spannungsversorgung ein und führen Sie je
nach Reaktion der Lichtquelle das Verfahren "a" oder "b" durch:
a) Die Lichtquelle schaltet ein und wieder aus.
Es wurde kein Somfy io-Funksender eingelernt. Machen Sie
weiter mit dem Kapitel "Einlernen des ersten lokalen Somfy
io-Funksenders".
b) Die Lichtquelle schaltet nicht ein
Drücken Sie die Auf- oder die Ab-Taste. Wenn die Lichtquelle
ein- oder ausschaltet, ist der Somfy io-Funksender eingelernt.
Machen Sie weiter mit dem Kapitel "Bedienung".

6.2. Einlernen des ersten lokalen Somfy io-Funksenders

1) Drücken Sie gleichzeitig die Auf- und die Ab-Taste des
lokalen Somfy io-Funksenders: Die Lichtquelle schaltet ein
und wieder aus.
2) Drücken Sie kurz die PROG-Taste des lokalen Somfy
io-Funksenders: Die Lichtquelle schaltet ein und wieder
aus, um anzuzeigen, dass der lokale Somfy io-Funksender
im Lighting Receiver On/Off io eingelernt ist.
10
Neutralleiter Blau
Phase Braun
B
Schutzleiter Grün/gelb
30 cm Kabellänge
Lichtquelle Lichtquelle
ausgeschaltet
50 cm
230 V ~
50 Hz
30 cm
Neutralleiter
Phase
Schutzleiter
50 cm
blinkt
6.2.
© 2013 Somfy SAS. All rights reserved. 09/2013
Rückmeldung
EIN
a b
7.
1
2
PROG.
