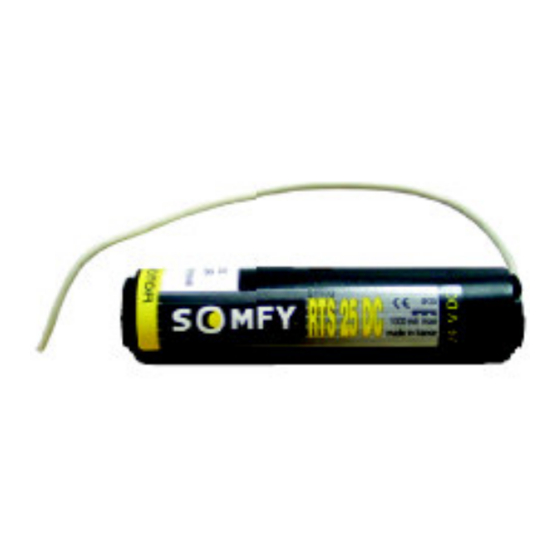

RTS 25 DC/Modul DC RTS
Funkempfänger
Der RTS 25 DC und das Modul DC RTS sind für jeweils bis zu zwei Concept 25-Antriebe bestimmte Funkempfänger und sind mit allen
geeigneten Somfy RTS-Funksendern kompatibel. Sie können in Verbindung mit allen Jalousie- und Rolloanwendungen benutzt
werden.
Es
können bis zu 12 RTS-Sender auf einen Funkempfänger eingelernt werden, die Einzel-, Gruppen- und Zentralbefehle ermöglichen.
Bei der Jalousieanwendung kann eine automatische Lamellenwendung und eine Zwischenposition eingelernt werden.
Bei Rolloanwendungen können zwei verschiedene Zwischenpositionen eingelernt werden.
Merkmale
1.
50
170
150
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
GEBRAUCHS-
ANWEISUNG
Damit Sie die Vorzüge Ihres RTS 25 DC und des Moduls DC RTS optimal nutzen können, bitten
wir Sie diese Gebrauchsanweisung genau durchzulesen.
inteo
ø 24
97
25 mm
25 mm
RTS 25 DC/Modul DC RTS – Funkempfänger
RTS 25 DC/Modul DC RTS – Funkempfänger
RTS 25 DC/Modul DC RTS
Funkempfänger
Artikel-Nummer RTS 25 DC:
Artikel-Nummer Modul DC RTS:
Spannungsversorgung:
Schaltstrom:
Ausgangssignal:
Funkfrequenz:
Schutzklasse:
Abmessungen:
Kompatibel mit:
Nur
für Anwendungen in Innenräumen geeignet
Hiermit erklärt SOMFY, dass dieses Produkt den wesentlichen Anforderungen
und anderen relevanten Vorschriften der Direktive 1999/5/EC entspricht.
Die Konformitätserklärung kann abgerufen werden unter der Internet-
Adresse
www.somfy.com,
1
870 007
1 870 016
24 VDC SELV (min. 20 VDC/max. 40 VDC)
1,3 A
180 Sek.
433,42 MHz
IP 20
RTS 25 DC: 97/24 mm
Modul DC RTS: 150 x 25 x 25 mm
Telis 1/4 RTS – Centralis RTS
Chronis RTS – Chronis RTS L
Klausel CE.
1
loading

Verwandte Anleitungen für SOMFY RTS 25 DC

Inhaltszusammenfassung für SOMFY RTS 25 DC

  • Seite 1 RTS 25 DC/Modul DC RTS – Funkempfänger Der RTS 25 DC und das Modul DC RTS sind für jeweils bis zu zwei Concept 25-Antriebe bestimmte Funkempfänger und sind mit allen geeigneten Somfy RTS-Funksendern kompatibel. Sie können in Verbindung mit allen Jalousie- und Rolloanwendungen benutzt werden.

  • Seite 2: Installation

    Motor mitgedreht wird oder scharfe Kanten das Kabel beschädigen. - Anschluss der Stromversorgung Das Netzteil wird immer an der Antennenseite des RTS 25 DC angeschlossen. Es gibt keine Polarität. Schieben Sie den RTS 25 DC in die Oberschiene. Durch Einkerben der Oberschiene im Bereich des Clipträgers kann der RTS 25 DC mit einer entsprechenden Zange gesichert werden.
  • Seite 3 - Der Motor dreht im Uhrzeigersinn Möchten Sie die Drehrichtung ändern, tauschen Sie die Klemmen- belegung. - Anschluss der Stromversorgung. Das Netzteil wird immer an der Antennenseite des RTS 25 DC angeschlossen. Es gibt keine Polarität. PROG Montage der Antenne: Montagehinweise für einen zuverlässigen Funkempfang:...
  • Seite 4 Anhand der oben beschriebenen Vorgehensweise können dem Funkempfänger mehrere Sender zugeordnet werden. Sie können einem Empfänger maximal 12 Sender-Adressen zuordnen. Ein Sender für mehrere RTS 25 DC Drücken Sie die "PROG" Tasten aller Funkempfänger. Behänge bewegen sich kurz (Auf/Ab).
  • Seite 5 Der Behang bewegt sich kurz (Auf/Ab), die Zwischenposition ist nun gelöscht. Wenn Sie eine Zwischenposition verändern möchten, können Sie diese auch überschreiben. Dazu einfach den Einlernvorgang entsprechend 4.2 a oder b wiederholen. Änderungen dienen dem technischen Fortschritt RTS 25 DC/Modul DC RTS – Funkempfänger und bleiben vorbehalten. Maße in mm.
  • Seite 6 Die gewünschte Lamellenwendung die Stopptaste , um zu verhindern, mit der eingestellten Wendegeschwindig- ist nun eingelernt. dass der Behang ganz nach oben fährt. keit). Änderungen dienen dem technischen Fortschritt RTS 25 DC/Modul DC RTS – Funkempfänger und bleiben vorbehalten. Maße in mm.
  • Seite 7 Falls die Wendegeschwindigkeit einmal geändert wird, kann der geänderte Wert nicht mehr gelöscht, sondern nur noch umprogrammiert werden. Der Funkempfänger geht auch bei einem Totalreset nicht in eine Standardgeschwindigkeit zurück. Änderungen dienen dem technischen Fortschritt RTS 25 DC/Modul DC RTS – Funkempfänger und bleiben vorbehalten. Maße in mm.
  • Seite 8 Abhilfe Der Behang sich nicht bewegt: Prüfen Sie die Stromversorgung. Prüfen Sie die Anschlüsse des RTS 25 DC. Prüfen Sie die Batterie des RTS-Senders. Prüfen Sie die Kompatibilität des Senders. Nur RTS-Sender sind geeignet. Prüfen Sie, ob der RTS-Sender korrekt auf den Funkempfänger eingelernt ist.
