ADVERTENCIAS
ES
• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas
por el fabricante.
• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda
responsabilidad por el uso impropio de los aparatos, por cambios efectuados por terceros por cualquier motivo o fi nalidad y por
el uso de accesorios y materiales no originales.
• Todos los productos son conformes a los requisitos de las Directivas 2006/95/CE como demuestra la presencia de la marca CE
en ellos.
• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas
especializados.
• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación.

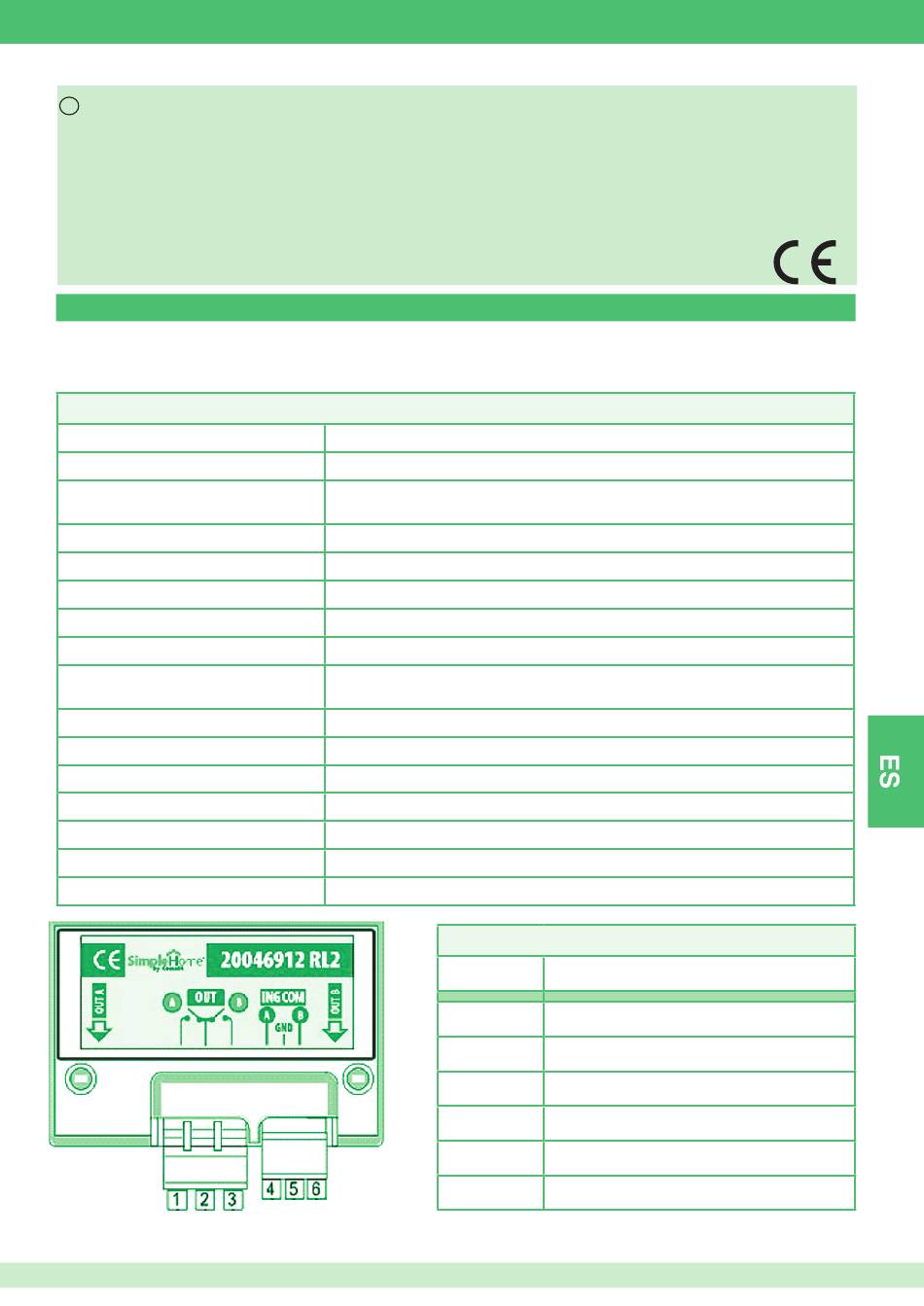

ART. 20046912 – MÓDULO SIMPLEHOME INTERFAZ DE 2 RELÉS DE EMPOTRAR (RL2)
Interfaz con dos relés de 6 A resistivos (cosϕ=1) por conectar a dos módulos bus con salidas de colector abierto para controlar, por
ejemplo, el motor de una persiana. Las salidas presentes en el dispositivo no son aptas para el control de cargas pesadas o de lámparas
halógenas ni fl uorescentes. Para controlar dichas cargas, es necesario utilizar un relé de apoyo en cada salida.
Tensión de alimentación
Absorción
Entradas
Salidas
Protecciones
Señalizaciones
Bornes
Instalación
Normas de referencia
Homologaciones
Temperatura de funcionamiento
Temperatura de almacenamiento
Humedad relativa del aire
Accesorios incluidos
Peso
Dimensiones
CARACTERÍSTICAS TÉCNICAS
24 Vcc ± 5%
18 mA
2 para conectar a dos salidas de colector abierto de los módulos entradas/salidas en
bus
2 de relé de 230 Vca y 6 A resistivos (cosϕ =1)
Contra inversiones de polaridad
2 leds de señalización del estado de las salidas
extraíbles
en cajas de empotrar
Compatibilidad electromagnética: EN 50081-1 (Emisión de interferencias)
y EN50082-2 (Inmunidad a interferencias)
CE
de 0°C a 50°C
de -10° a +70°C
de 5 a 95% sin condensación
Transformador de corriente TA
42 g sin embalaje
41x29x9 mm
Borne
1
2
3
4
5
6
BORNES DE CONEXIÓN
Función
Salida relé 6 A
Común
Salida relé 6 A
Mando relé + 24 Vcc
Común mando relé
Mando relé + 24 Vcc
