ART. 20022611 – INTERFAZ SIMPLEHOME/RS232
Interfaz serial para programar el sistema SimpleHome; para utilizarla, es necesario enchufar el conector Sub-D de 9
polos en el puerto serial (RS232) del PC o en otro dispositivo de programación y conectar al borne numerado los 3 hilos
del bus respetando la lógica indicada en la tabla siguiente.
Para programar los dispositivos de automatización SimpleHome se requiere el software SimpleProg.
Tensión de alimentación
Consumo
Velocidad de transmisión lado
serial
Velocidad de transmisión lado
BUS
Conector lado serial
Conector lado BUS
Temperatura de funcionamiento
Temperatura de almacenamiento
Humedad relativa del aire
Señalizaciones
Dimensiones
Peso
El software Simpleprog para programar los módulos SimpleHome y para el supervisor Planux Manager se encuentra
disponible, gratuitamente, en el sitio: www.comelitgroup.com
Tras instalar el software, para abrirlo es necesario introducir "comelit" en los campos nombre de usuario (username) y
contraseña (password).
El software es compatible con ordenadores personales con sistema operativo Windows XP, Windows Vista, Windows 7
y Windows 8. Si el software se instala en un sistema operativo Windows Vista, Windows 7 o Windows 8, es necesario
efectuar la instalación como "Administrator".
8
CARACTERÍSTICAS TÉCNICAS
24 Vcc ± 5%
20 mA
19.200 bps
2.400 bps
Sub-D de 9 polos para conexión con puerto serial RS232
regleta de conexiones extraíble
de 0°C a 50°C
de -10°C a +70°C
de 5 a 95% sin condensación
1 Led de señalización: si parpadea, indica que se están transmitiendo datos por el bus; encendido
de forma fi ja, indica que falta el negativo de alimentación o que la conexión del dispositivo es
errónea
30 x 41 x 9 mm
60 g (módulo + conectores)
LED
232
BUS
1
2
3
El fabricante se reserva el derecho de modifi car las
características de sus productos, en cualquier momento
y sin preaviso
3 2 1

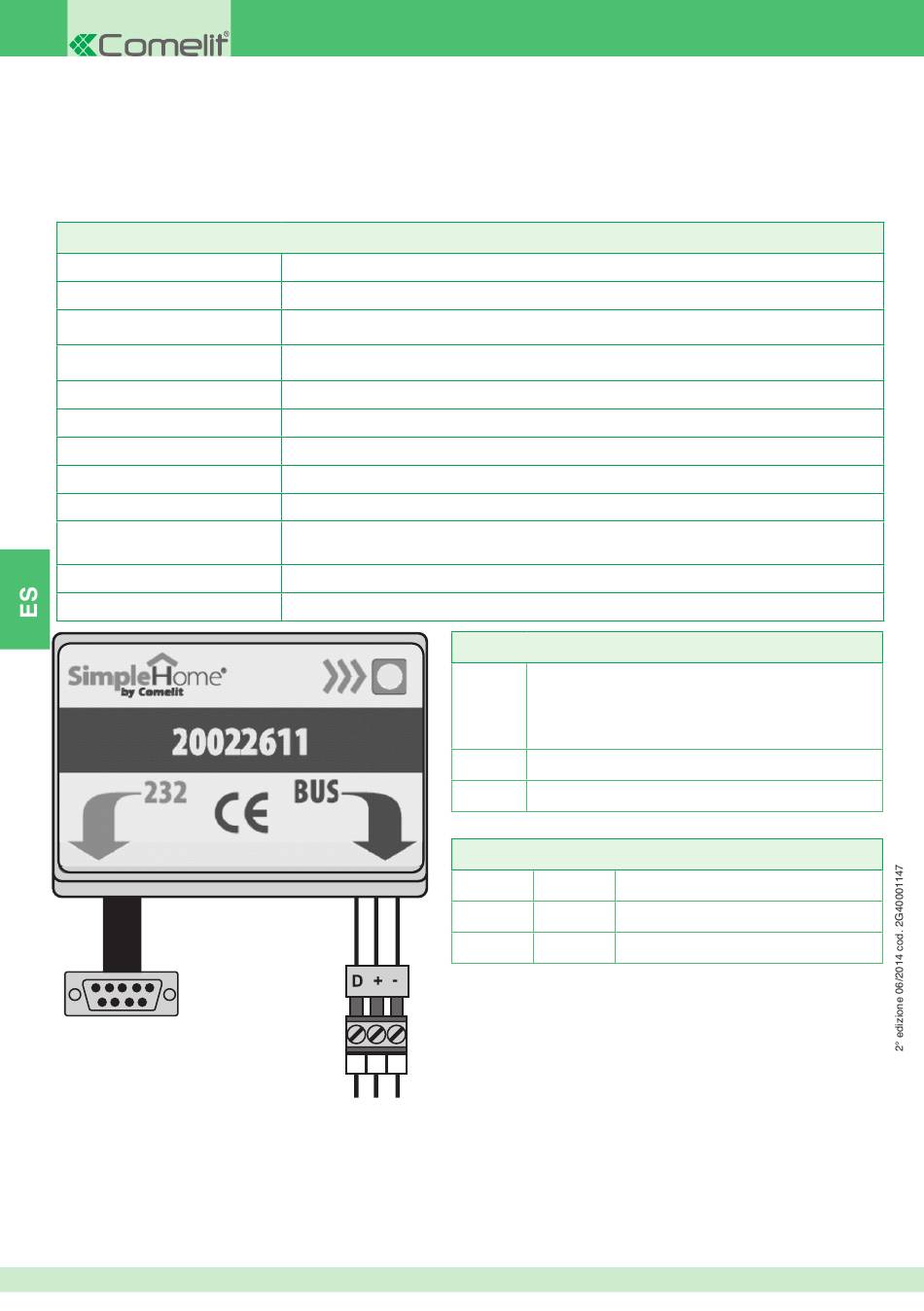

MÓDULO DE INTERFAZ
- Si parpadea,
transmitiendo datos por el bus.
- Encendido de forma fi ja, indica que falta el
negativo de alimentación o que la conexión del dispositivo
es errónea.
Conector RS232
Regleta de conexiones bus SIMPLEHOME
BORNES DE CONEXIÓN
- Negativo de alimentación BUS
+ +24 Vcc de alimentación BUS
D Línea BUS Datos
indica que se están
