WICHTIGE HINWEISE

DE
• Der Einbau muss genau nach den Anweisungen des Herstellers und unter Einhaltung der einschlägigen Vorschriften erfolgen.
• Alle Geräte dürfen ausschließlich für den Zweck eingesetzt werden, für den sie entwickelt wurden. Comelit Group S.p.A. lehnt
jede Haftung bei unsachgemäßer Verwendung der Geräte oder nicht autorisierten Änderungen an diesen bzw. bei Nutzung von
nicht originalen Zubehörteilen und Materialien ab.
• Alle Produkte entsprechen den Vorgaben der Richtlinie 2006/95/EG, wie durch die CE-Markierung auf den Produkten bestätigt
wird.
• Kabelverlegung sowie Einbau und Wartung der elektrischen Geräte müssen von einem Elektrofachmann ausgeführt werden.
• Vor Wartungseingriffen immer erst die Spannungsversorgung unterbrechen.

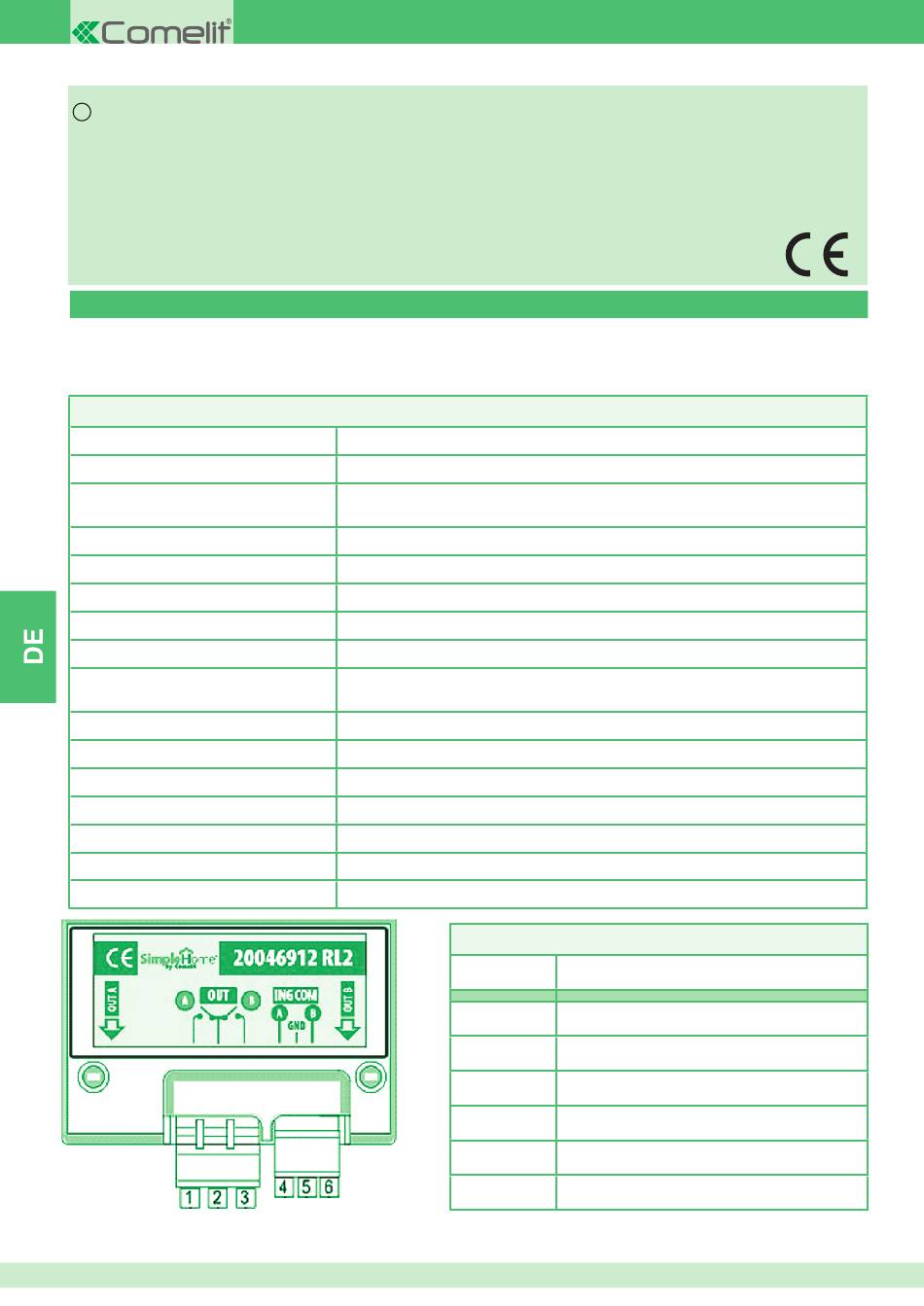

ART. 20046912 - MODUL SIMPLEHOME SCHNITTSTELLE MIT 2 UNTERPUTZ - RELAIS (RL2)
Schnittstelle mit 2 Relais 6 A, ohmsche Last (cosϕ=1) für den Anschluss an Bus-Module wie z. B. Open-collector-Ausgang zum Schalten
des Motors eines Rollladens. Die Ausgänge des Gerätes sind nicht für die Schaltung schwerer Lasten oder von Halogenlampen und
Leuchtstoffröhren geeignet. Für die Steuerung solcher Lasten ist ein zusätzliches Relais zur Unterstützung jeden Ausgangs erforderlich.
Netzspannung
Leistungsaufnahme
Eingänge
Ausgänge
Verpolungsschutz
Anzeigen
Klemmen
Anbringung
Bezugsnormen
Zulassungen
Betriebstemperatur
Lagertemperaturen
Relative Luftfeuchte
Mitgeliefertes Zubehör
Gewicht
Abmessungen
6

TECHNISCHE DATEN

24 VDC ±5 %
18mA
2 Eingänge zum Anschluss a zwei Open-collector-Ausgänge der Ein-/Ausgangsmodu-
le auf dem Bus.
2 Relaisausgänge 230 VAC, 6 A ohmsche Last (cos ϕ = 1)
.
2 LED-Anzeigen des Staus der Ausgänge
herausziehbar
in Unterputzgehäusen
Elektromagnetische Kompatibilität: EN 50081-1 (Störaussendungen)
und EN50082-2 (Störfestigkeit)
EU
von 0 °C bis 50 °C
von 10 °C bis +70 °C
von 5 bis 95 % nicht kondensierend
Stromwandler TA
42g ohne Verpackung
41x29x9 mm
Klemme
1
2
3
4
5
6
ANSCHLUSSKLEMMEN
Funktion
Relaisausgang 6 A
Gemeinsam
Relaisausgang 6 A
Relaissteuerung + 24 VDC
Gemeinsame Relaissteuerung
Relaissteuerung + 24 VDC
