AVERTISSEMENTS
FR
• Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en
vigueur.
• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline
toute responsabilité en cas de mauvais usage des appareils, pour des modifi cations effectuées par d'autres personnes pour n'importe
quelle raison et pour l'utilisation d'accessoires et matériaux non d'origine.
• Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE. Le marquage CE atteste cette conformité.
• Les interventions d'installation, de montage et d'assistance aux appareils électriques sont réservées à des électriciens spécialisés.
• Couper l'alimentation avant d'effectuer toute opération d'entretien.

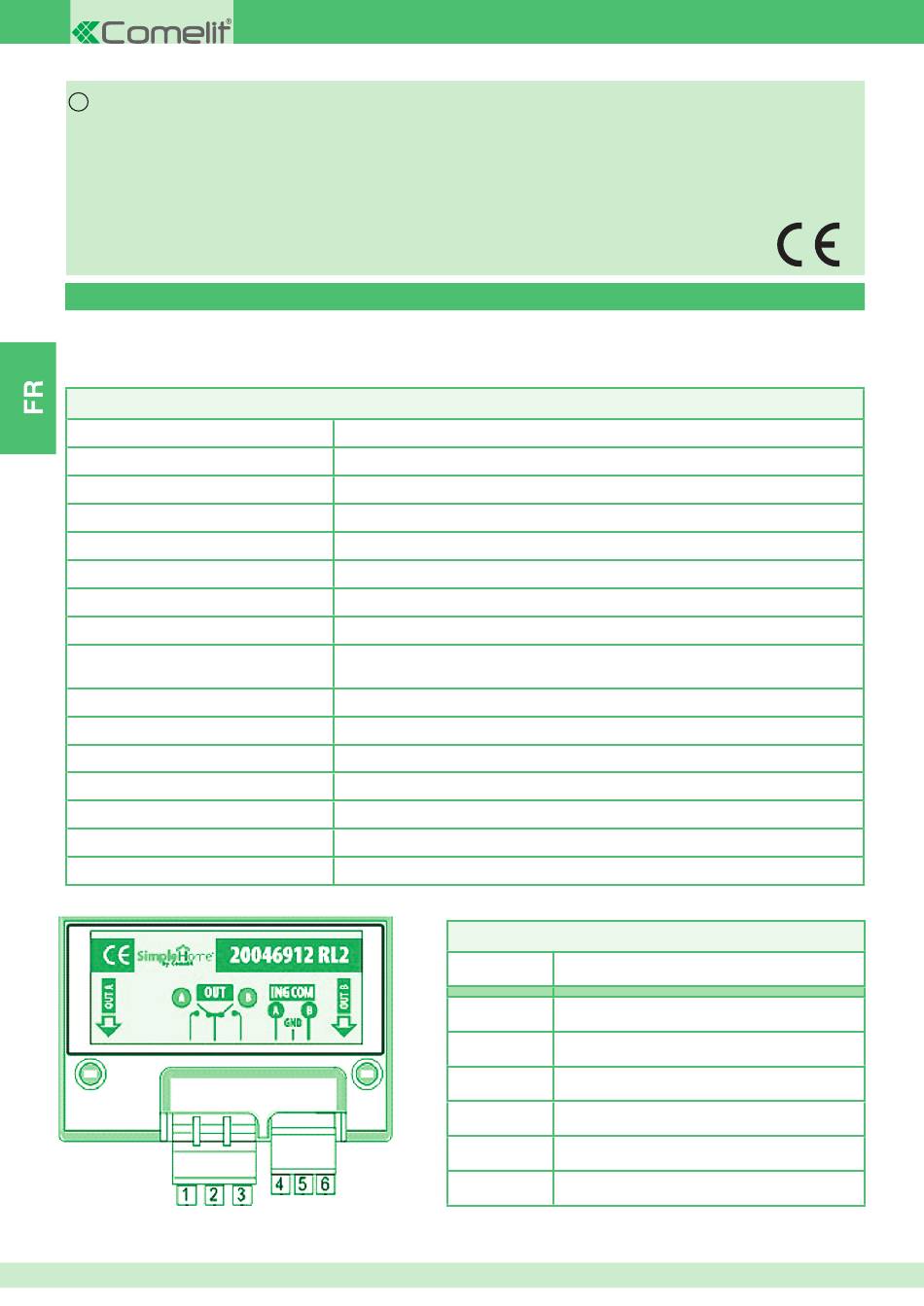

ART. 20046912 – MODULE SIMPLEHOME INTERFACE À 2 RELAIS À ENCASTRER (RL2)
Interface dotée de deux relais de 6A résistifs (cosϕ=1) à brancher sur les modules bus présentant des sorties open-collector, par
exemple pour la commande du moteur d'un volet roulant. Les sorties présentes sur le dispositif ne conviennent pas à la commande de
charges particulièrement critiques ou de lampes halogènes et fl uorescentes. Pour ce type de charge, utiliser un relais sur chaque sortie.
Tension d'alimentation
Absorption
Entrées
Sorties
Protections
Témoins
Bornes
Emplacement
Normes de référence
Homologations
Température de fonctionnement
Température de stockage
Humidité relative de l'air
Accessoires inclus
Poids
Dimensions
4
CARACTÉRISTIQUES TECHNIQUES
24Vcc ± 5%
18mA
2 pour interface à deux sorties open-collector des modules entrée/sorties sur bus
2 à relais 230Vca, 6A résistives (cos ϕ = 1)
contre l'inversion de polarité
2 LED de signalisation état des sorties
amovibles
dans des boîtiers d'encastrement
compatibilité électromagnétique : EN 50081-1 (Émission de perturbations)
et EN50082-2 (Résistance aux perturbations)
CE
de 0°C à 50°C
de -10° à +70°C
de 5 à 95% sans condensation
Transformateur de courant TA
42 g hors emballage
41x29x9mm
Borne

BORNES DE CONNEXION

1 Sortie relais 6A
2 Commun
3 Sortie relais 6A
Commande relais + 24Vcc
4
5 Commun commande relais
6 Commande relais + 24Vcc
Fonction
