ART. 20022611 – INTERFACE SIMPLEHOME/RS232
Interface série pour la programmation du système SimpleHome ; pour l'utilisation, insérer le connecteur à 9 pôles sur le
port série (RS232) du PC ou autre dispositif de programmation et brancher sur la borne numérotée les 3 fi ls du bus en
suivant la correspondance indiquée dans le tableau ci-dessous.
Pour la programmation des dispositifs d'automatisation SimpleHome, il est nécessaire de se munir du logiciel SimpleProg.
Tension d'alimentation
Absorption
Vitesse de transmission côté série
Vitesse de transmission côté BUS
Connecteur côté série
Connecteur côté BUS
Température de fonctionnement
Température de stockage
Humidité relative de l'air
Témoins
Dimensions
Poids
Le logiciel Simpleprog pour la programmation des modules SimpleHome et pour le superviseur Planux Manager est
disponible, gratuitement, sur le site : www.comelitgroup.com
Après avoir installé le logiciel, saisir « comelit » dans les cases noms d'usage et mot de passe pour accéder à la section.
Le logiciel est compatible sur PC avec les systèmes opérationnels Windows XP, Windows Vista ,Windows 7 et Windows 8.
En présence des systèmes opérationnels Windows Vista, Windows 7 ou Windows 8, procéder à l'installation comme
« Administrator ».
CARACTÉRISTIQUES
24 Vcc ± 5 %
20mA
19.200 bps
2.400 bps
9 pôles pour connexion port série RS232
bornier de type amovible
de 0°C à 50°C
de -10° à +70°C
de 5 à 95% sans condensation
1 LED de signalisation : clignote pour indiquer la transmission des données sur le bus, s'allume pour
indiquer l'absence du négatif d'alimentation ou une connexion défectueuse du dispositif
30 x 41 x 9mm
60 g (module + connecteurs)
LED
232
BUS
1
2
3
Les spécifi cations sont sujettes à modifi cation sans préavis.
3 2 1
TECHNIQUES

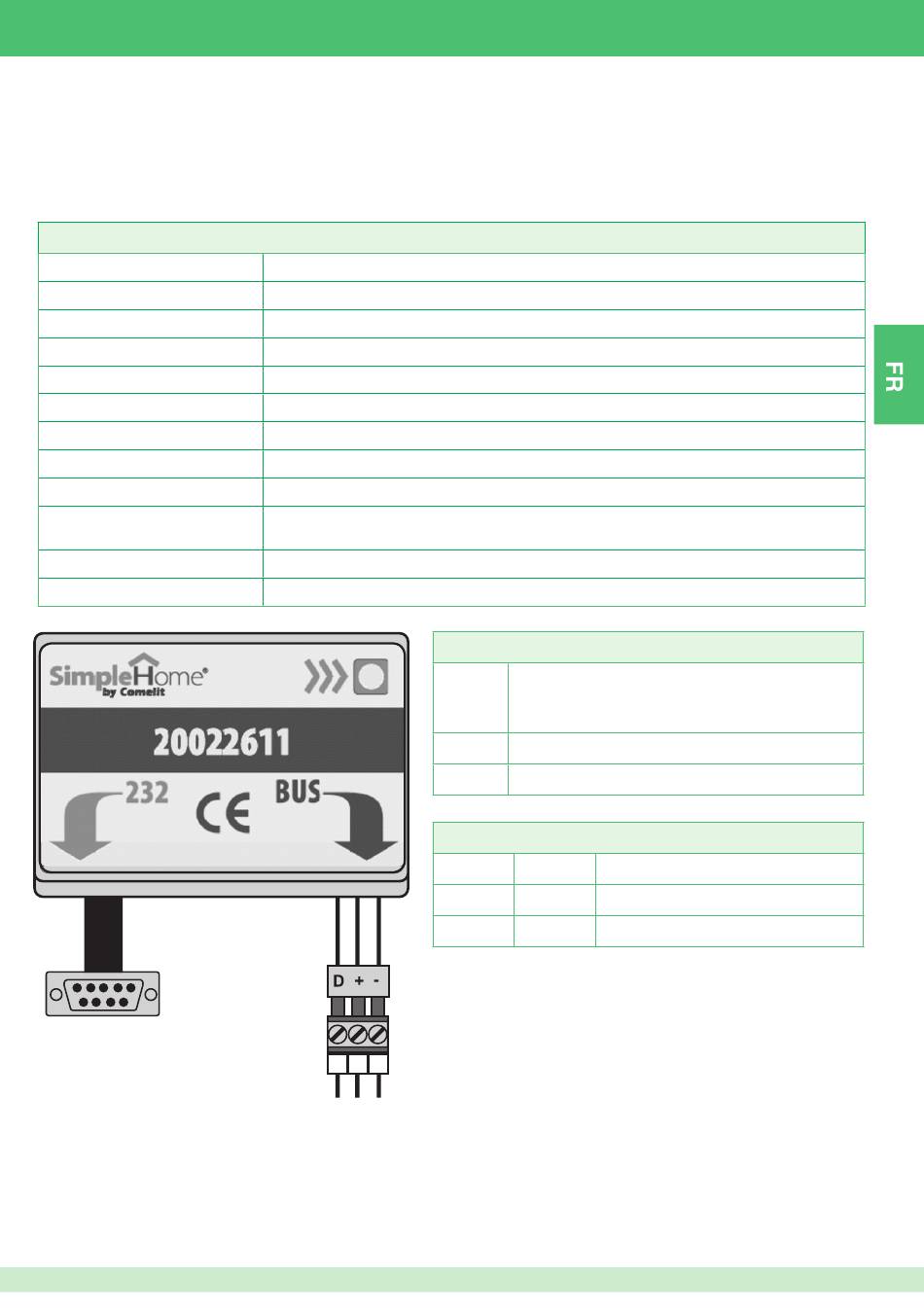

MODULE INTERFACE
- Clignotant : indique la transmission de données sur le
bus
- Allumé fi xe : indique l'absence du négatif d'alimentation
ou une connexion incorrecte du dispositif
Connecteur RS232
Bornier bus SIMPLEHOME

BORNES DE CONNEXION

- Négatif alimentation BUS
+ +24 Vcc alimentation BUS
D Ligne BUS données
