- Seite 1 Betriebsanleitung - Deutsch FUJITSU Server PRIMERGY CX400 M4 Server Enclosure Betriebsanleitung Juli 2017...
- Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.
-
Seite 3: Vorbereitende Hinweise
Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut. - Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
- Seite 5 Die SATA-Version dieses Servers unterstützt HDDs mit SATA-/BC-SATA- Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Nutzung und Betrieb je nach verwendetem HDD unterschiedlich sind. Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von HDDs finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/y Betriebsanleitung CX400 M4...
- Seite 6 Betriebsanleitung CX400 M4...
-
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung ......9 Konzept und Zielgruppen dieses Handbuchs ..9 Übersicht über die Dokumentation . - Seite 8 Inhalt Server Enclosure ans Netz anschließen ... . 57 Hinweise zum Anschließen/Lösen von Kabeln ..58 Inbetriebnahme und Bedienung ....61 Überblick Server Enclosure .
-
Seite 9: Einleitung
ändern, können zusätzliche Server Nodes, Koprozessorkarten oder Festplatten hinzugefügt werden. Im Vergleich zu herkömmlichen Rack-Servern überzeugt der PRIMERGY CX400 M4 dank seiner doppelten Serverdichte und seinen geringen Hardware- und Betriebskosten. Das System ist daher eine ideal replizierbare Komponente, um große skalierbare Lösungen zu implementieren. -
Seite 10: Übersicht Über Die Dokumentation
– "FUJITSU Server PRIMERGY CX400 M4 Server Enclosure Upgrade und Maintenance Manual" Weitere Informationen Beim PRIMERGY CX400 M4 Server Enclosure handelt es sich um ein Mehrknoten-System. Informationen zu den einzelnen Server Nodes finden Sie in folgenden Handbüchern: – "FUJITSU Server PRIMERGY CX2550 M4 / CX2560 M4 / CX2570 M4 Server Node Betriebsanleitung"... -
Seite 11: Darstellungsmittel
Einleitung http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/ Weitere Informationsquellen: – ServerView Suite Glossar – Handbuch zum Bildschirm – Dokumentation für Boards und Laufwerke – Betriebssystemdokumentation – Informationsdateien auf Ihrem Betriebssystem Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: kennzeichnet Kommandos und Menüpunkte Kursive Schrift "Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen. - Seite 12 Einleitung Betriebsanleitung CX400 M4...
-
Seite 13: Funktionsübersicht
"FUJITSU Server PRIMERGY CX400 M4 Server Enclosure Upgrade und Maintenance Manual". Server Enclosure Das PRIMERGY CX400 M4 Server Enclosure besteht aus dem Server Enclosure, das mit verschiedenen Konfigurationen von Server Nodes bestückt werden muss: – 4 PRIMERGY CX2550 M4 / CX2560 M4 Server Nodes –... - Seite 14 Das System verfügt über zwei Einbauplätze für hot-plug-fähige Netzteile. Jedes Hot-Plug-Netzteil kann im Betrieb getauscht werden (siehe "FUJITSU Server PRIMERGY CX400 M4 Server Enclosure Upgrade und Maintenance Manual"). Die Netzteile passen sich automatisch an eine Netzspannung im Bereich von 100 V - 240 V an.
- Seite 15 Funktionsübersicht ACHTUNG In ein mit Advanced Thermal Design konfiguriertes System dürfen nur bestimmte Komponenten eingebaut und dort verwendet werden, die den jeweils höheren Betriebstemperaturbereich unterstützen. Anwendungs- einschränkungen finden Sie im offiziellen Konfigurations-Tool. Betriebsanleitung CX400 M4...
-
Seite 16: Server Enclosure-Spezifikation
Funktionsübersicht Server Enclosure-Spezifikation In diesem Abschnitt werden die technischen Daten des Server Enclosure behandelt. Bei Daten für diesen Server Enclosure bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board Server Enclosure-Typ 2U-Chassis für 19-Zoll Rack Einbauplätze hinten 4 Einbauplätze für halbbreite Server Nodes und 2 Einbauplätze für Netzteile... - Seite 17 Funktionsübersicht Elektrische Daten (Hot-Plug-Netzteil 1600 W) Nennspannungsbereich 100 - 240 V Nennfrequenz 50 Hz - 60 Hz Nennstrom maximal 10,5 A (100-120 V) / 9,2 A (200-240 V) Ausgangsleistung 900 W (100-120 V) / 1600 W (200-240 V) Gebäudesicherung 16 A Schutzklasse Netzteileffizienz 94 % (bei einer Last von 50 %)
- Seite 18 Funktionsübersicht Umgebungsbedingungen Klimaklasse 3K2 EN 60721 / IEC 721 Teil 3-3 Klimaklasse 2K2 EN 60721 / IEC 721 Teil 3-2 Temperatur: Betrieb (3K2) 5°C ~ 40°C (mit ATD) 10°C ~ 35°C (ohne ATD) Die maximale Temperatur hängt vom Typ der CPU ab. Transport (2K2) -25 °C ~ +60 °C Luftfeuchtigkeit...
- Seite 19 Funktionsübersicht Anzahl Speicherlaufwerke (max.) 2 x 2,5-Zoll (gilt für 6 x 2,5 Zoll CX2550) oder 6 x 2,5-Zoll (gilt für CX2560) Koprozessorkarten bis zu 2 bis zu 2 oder bis zu 4 SXM2- Module Betriebsanleitung CX400 M4...
- Seite 20 Funktionsübersicht Eingehaltene Standards Produktsicherheit und Ergonomie International IEC60950-1 Europa Sicherheit EN 60950-1 EN 50371 EN 50392 Ergonomie ISO 9241-3 EN 2941-3 EK1-ITB 2003:2007 USA / Kanada CSA-C22.2 No. 60950-1-07 2ed. UL 60950-1 2ed. Taiwan CNS 14336 China GB 4943 Australien / Neuseeland (RCM) CB(IEC60950-1 AS/NZS Deviations.) Saudi-Arabien (SASO) CB (IEC 60950-1) Kenia...
- Seite 21 Funktionsübersicht Russland (EAC) CU TR 020/2011 (CISPR22) Japan VCCI Class A / JEITA Korea KN 32 / KN 35 CE-Kennzeichnung nach Niederspannungsrichtlinie 2006/95/EC EU-Richtlinien Elektromagnetische Verträglichkeit: 2004/108/EG RoHS-Konformität EU EN 50581 RoHS-Konformität Taiwan CNS 15336 ACHTUNG! Dieses Gerät erfüllt die Anforderungen von Klasse A CISPR 22. Dieses Gerät kann Funkstörungen in Wohnbereichen verursachen.
- Seite 22 Funktionsübersicht Betriebsanleitung CX400 M4...
-
Seite 23: Installationsschritte, Übersicht
Installationsschritte, Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Server Enclosure. Die Verweise führen Sie zu den Abschnitten, in denen Sie weitere Informationen zum entsprechenden Installationsschritt finden: Ê Machen Sie sich bitte zuallererst mit den Sicherheitshinweisen im Kapitel "Wichtige Hinweise"... - Seite 24 Betriebssystem installieren. Details zum Betrieb des ServerView Installation Manager sowie einige Zusatzinformationen finden Sie im Benutzerhandbuch "ServerView Suite Installation Manager" (auf dem Fujitsu Manual-Server unter y86 Servers - Software - ServerView Suite - Server Installation and Deployment). Konfigurationsinformationen finden Sie zudem in der Betriebsanleitung des eingebauten Server Node.
-
Seite 25: Wichtige Hinweise
Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server Enclosure unbedingt zu beachten sind. In Abhängigkeit von Ihrem Server Enclosure oder den installierten Optionen können einige Informationen für Ihr Server Enclosure ungültig sein. ACHTUNG! Beachten Sie die im folgenden Abschnitt aufgeführten Sicherheitsanweisungen, bevor Sie ein Server Enclosure installieren... - Seite 26 Wichtige Hinweise Bevor Sie interne Komponenten im Server Enclosure installieren oder daraus entfernen, schalten Sie das Server Enclosure, alle Peripheriegeräte und alle sonstigen angeschlossenen Geräte aus. Ziehen Sie außerdem alle Netzkabel aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag oder Schäden kommen.
- Seite 27 Wichtige Hinweise Stellen Sie sicher, dass das Server Enclosure an einer vorschriftsmäßig ● geerdeten Schutzkontakt-Steckdose angeschlossen ist, die sich nahe am Server Enclosure befindet. Stellen Sie sicher, dass die Steckdosen am Server Enclosure oder die ● vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation leicht zugänglich sind.
- Seite 28 Wichtige Hinweise Wenden Sie sich in Notfällen (z. B. bei Beschädigung von Gehäuse, ● Bedienelementen oder Kabeln, bei Eindringen von Flüssigkeiten oder Fremdkörpern) an den Systemadministrator oder den Kundendienst. Trennen Sie das Server Enclosure nur dann von der Netzspannung, wenn dabei keine Gefahr für Ihre Person besteht.
- Seite 29 Wichtige Hinweise Interne Kabel oder interne Geräte dürfen nicht beschädigt oder verändert ● werden. Anderenfalls kann es zu Fehlern am Server Enclosure, Bränden oder einem elektrischen Schlag kommen und hat den Garantieverlust und den Haftungsausschluss zur Folge. Die Leiterplatten und gelöteten Teile der internen Optionen sind ungeschützt ●...
- Seite 30 Wichtige Hinweise Sämtliche schadstoffhaltige Batterien sind mit einem Symbol ● (durchgestrichene Mülltonne) gekennzeichnet. Zusätzlich ist die Kennzeichnung mit dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: Cd Cadmium Hg Quecksilber Pb Blei Umgang mit optischen Laufwerken und Speichermedien Beim Umgang mit optischen Laufwerken sind folgende Hinweise zu beachten.
- Seite 31 Wichtige Hinweise Wirken Sie nicht durch Ziehen, festes Drücken oder sonstiges ● unsanftes Vorgehen auf die CD/DVD/BD-Schublade des Laufwerks ein. Zerlegen Sie das optische Laufwerk nicht. ● Reinigen Sie die Schublade des optischen Laufwerks vor der ● Verwendung mit einem weichen, trockenen Tuch. Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ●...
- Seite 32 Wichtige Hinweise Zum Schutz vor Staub, Beschädigung und Verformung belassen Sie ● die CD/DVD/BD in ihrer Hülle, wenn Sie sie nicht benutzen. Lagern Sie CDs/DVDs/BDs nicht bei hohen Temperaturen. Halten ● Sie sie von Orten mit längerer direkter Sonneneinstrahlung und von Heizgeräten fern.
- Seite 33 Wichtige Hinweise Wenn Sie EGB-Mudule einsetzen, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie das Server Enclosure aus und ziehen Sie die Netzstecker aus ● den Steckdosen, bevor Sie EGB-Module ein- oder ausbauen. Die Leiterplatten und gelöteten Teile der internen Optionen sind ungeschützt ●...
- Seite 34 Wichtige Hinweise Verwenden Sie zum Anheben oder Transportieren des Server Enclosure niemals die Griffe oder Verriegelungshebel (Quick Release Levers, QRLs) am Frontpanel. Hinweise zum Einbau des Server Enclosure im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen erfordert ● der Einbau des Server Enclosure ins Rack aus Sicherheitsgründen mindestens zwei Personen.
-
Seite 35: Energy Star
Wichtige Hinweise Weitere wichtige Informationen Beachten Sie bei der Reinigung auch die Anweisungen in der ● entsprechenden Betriebsanleitung: Kapitel „Inbetriebnahme und Bedienung“ > „Server Enclosure reinigen“. Bewahren Sie alle Manuale in der Nähe Ihres Server Enclosure auf. Wenn ● Sie das Gerät an Dritte weitergeben, geben Sie bitte auch die gesamte Dokumentation weiter. -
Seite 36: Ce-Konformität
CE-Konformität Das System erfüllt die Anforderungen der europäischen Verordnungen. Die CE-Erklärung finden Sie auf dem Zertifikatsportal: https://sp.ts.fujitsu.com/sites/certificates/default.aspx Um die CE-Erklärung für Ihr System zu öffnen, gehen Sie wie folgt vor: Ê Wählen Sie Industry Standard Servers. Ê Wählen Sie Ihr Modell, z. B. Rack server. -
Seite 37: Fcc-Zertifizierung: Klasse A
Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen. -
Seite 38: Umweltschutz
Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung" konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: http://ts.fujitsu.com/products/standard_servers/index.html... -
Seite 39: Server Enclosure Transportieren
Sie unter: http://ts.fujitsu.com/recycling Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder unter: http://ts.fujitsu.com/recycling Server Enclosure transportieren ACHTUNG! Transportieren Sie das Server Enclosure nur in seiner Originalver- packung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß... -
Seite 40: Hinweise Zum Einbau Des Server Enclosures Im Rack
Wichtige Hinweise Nehmen Sie zum Tragen des Server Enclosures weitere Personen zu Hilfe. Hinweise zum Einbau des Server Enclosures im Rack ACHTUNG! Wegen seines Gewichtes und der äußeren Abmessungen erfordert ● der Einbau des Server Enclosures ins Rack aus Sicherheitsgründen mindestens zwei Personen. -
Seite 41: Hardware Einbauen
Hardware einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Das Server Enclosure sollte keinen extremen Umgebungs- ● bedingungen ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 18). Schützen Sie das Server Enclosure vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●... -
Seite 42: Servergehäuse Auspacken
Hardware einbauen Servergehäuse auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in Kapitel "Wichtige Hinweise" auf Seite Ê Transportieren Sie das Servergehäuse an den gewünschten Aufstellort. Ê Packen Sie das Servergehäuse erst am Aufstellungsort aus. Ê Packen Sie alle Teile aus. Bewahren Sie die Originalverpackung des Servergehäuses für einen eventuellen Wiedertransport auf. -
Seite 43: Server Enclosure In Das Rack Einbauen/Aus Dem Rack Ausbauen
Kippschutz montiert ist. Werden mehrere Einheiten gleichzeitig aus dem Rack gezogen, besteht die Gefahr, dass das Rack umkippt. Fujitsu Rack-Systeme Die Fujitsu-Rack-Systeme unterstützen den Einbau von PRIMERGY Server Enclosures: – PRIMECENTER Rack – PRIMECENTER M4 Rack –... - Seite 44 Hardware einbauen Der Netzanschluss erfolgt über die im jeweiligen Rack vorhandenen Steckdosenleisten (für den Weltmarkt). Die Fujitsu-Rack-Systeme haben folgende Merkmale: – Trägersysteme mit Längenausgleich-Möglichkeit, die eine Anpassung an verschiedene Rack-Tiefen gewährleisten Asymmetrische PRIMECENTER und DataCenter Racks bieten ein erweitertes Kabelmanagement im seitlichen Rack-Bereich.
-
Seite 45: Server Enclosure In Das Rack Einbauen
Hardware einbauen 5.2.1 Server Enclosure in das Rack einbauen Innere Schiene aus den Trageschienen entfernen Ê Ermitteln Sie die innere und die äußere Schiene. Bild 3: Innere (2) und äußere Schiene (1) Bild 4: Ausgangsposition der inneren und äußeren Schiene Ê... - Seite 46 Hardware einbauen Bild 5: Äußere Schiene umdrehen Ê Drehen Sie die Schienen auf die andere Seite (siehe Pfeil). Bild 6: Innere Schiene aus der äußeren Schiene entfernen Ê Drücken Sie den Entriegelungshebel (1) und ziehen Sie die äußere Schiene so weit wie möglich nach vorne (2). Die innere Schiene ist nun aus der äußeren Schiene entfernt.
- Seite 47 Hardware einbauen Trageschienen am Server Enclosure anbringen Ê Ermitteln Sie die rechte und linke Trageschiene. Bild 7: Rechte Trageschiene anbringen Ê Bewegen Sie die rechte Trageschiene in Richtung Server Enclosure und positionieren Sie die Löcher auf die Positionierschrauben (1). Die Trageschiene muss in den entsprechenden Bohrungen einrasten.
- Seite 48 Hardware einbauen Trageschienen einbauen Ê Bestimmen Sie die Position der Systemeinheit im Rack. Ê Markieren Sie die Position der Unterkante des Server Enclosures auf den Montageholmen. Ê Ermitteln Sie die rechte und linke Trageschiene. Bild 9: Linke Trageschiene anbringen Bild 10: Positionierklammer einstellen Ê...
- Seite 49 Hardware einbauen Ê Lösen Sie die Positionierklammer (1), nachdem die vorgesehene Position erreicht ist. Ê Bewegen Sie die linke Schiene nach vorne (4), während Sie die Positionierklammer (3) halten. Die Montagehilfe muss in der entsprechenden Bohrung einrasten. Ê Lösen Sie die Positionierklammer (5), nachdem die vorgesehene Position erreicht ist.
- Seite 50 Hardware einbauen Darüber hinaus wird in den folgenden Fällen eine Hebevorrichtung benötigt: – Der Server wiegt mehr als 50 kg. – Der Server wiegt mehr als 21 kg und soll in einer Höhe von mehr als 25 U eingebaut werden. Beim Einsatz einer Hebevorrichtung muss das Wartungspersonal diese Schritte zum Anbringen durchführen.
- Seite 51 Hardware einbauen Bild 12: Server Enclosure in das Rack einbauen (A) Ê Schieben Sie das Server Enclosure so weit wie möglich in das Rack. Bild 13: Bauen Sie das Server Enclosure in das Rack ein Betriebsanleitung CX400 M4...
- Seite 52 Hardware einbauen Ê Wenn das Server Enclosure gestoppt ist, drücken Sie den Entriegelungshebel (1) auf beiden Seiten und schieben Sie den Server in das Rack (2). Bild 14: Server in das Rack einbauen (B) Ê Schieben Sie das Server Enclosure in das Rack, bis der Verriegelungsmechanismus eingerastet ist.
-
Seite 53: Server Enclosure Aus Dem Rack Ziehen
Hardware einbauen 5.2.2 Server Enclosure aus dem Rack ziehen ACHTUNG! Es sind mindestens zwei Personen erforderlich, um den Server auf den Rack-Schienen zu positionieren. (Für Japan, siehe " 安全上のご注意 ".) Für Konfigurationen unter 32 kg: Für das Einsetzen des Servers in den Rack- Schrank sind mindestens zwei Personen erforderlich. - Seite 54 Hardware einbauen ACHTUNG! Für das Herausheben des Servers aus dem Rack-Schrank sind mindestens zwei Personen erforderlich. Für Japan die entsprechenden Vorgehensweisen: Wenn Sie das CX400 M4 Server Enclosure aus dem Rack ausbauen, entfernen Sie alle HDDs, Netzteil und Server Node aus dem Server Enclosure. Zusätzlich erfordert der Einbau des Server Enclosure mindestens zwei Personen, wenn das Server Enclosure mit einer Höhe von 25U oder mehr eingebaut wird.
- Seite 55 Hardware einbauen Beim Einsatz einer Hebevorrichtung muss das Wartungspersonal diese Schritte zum Entfernen durchführen. Bild 15: Server Enclosure aus dem Rack entfernen (A) Ê Während Sie die Verriegelungshebel (1) auf beiden Seiten des Server Enclosure drücken,verwenden Sie die Klammern (2), um das Server Enclosure aus seiner Verriegelung zu ziehen.
- Seite 56 Hardware einbauen Ê Wenn der Server gestoppt ist, drücken Sie den Entriegelungshebel (1) auf beiden Seiten und ziehen Sie den Server aus dem Rack (2). Bild 17: Server Enclosure aus dem Rack entfernen (B) Ê Ziehen Sie das Server Enclosure aus dem Rack. Entfernen Sie das Server Enclosure vorsichtig aus dem Rack.
-
Seite 57: Server Enclosure Ans Netz Anschließen
Das System verfügt über zwei Einbauplätze für hot-plug-fähige Netzteile. Jedes Hot-Plug-Netzteil kann im Betrieb getauscht werden (siehe "FUJITSU Server PRIMERGY CX400 M4 Server Enclosure Upgrade und Maintenance Manual"). ACHTUNG! Das Gerät stellt sich automatisch auf eine Netzspannung von 100 - 240 V ein. -
Seite 58: Hinweise Zum Anschließen/Lösen Von Kabeln
Hardware einbauen Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Kabel während eines Gewitters. Ziehen Sie nie am Kabel, wenn Sie es lösen! Fassen Sie das Kabel immer am Stecker an. - Seite 59 Hardware einbauen Sie brauchen das Server Enclosure nicht auszuschalten, um LAN-Kabel zu lösen oder zu stecken. Aktivieren Sie die Teaming-Funktion, um Datenverlust zu verhindern. Betriebsanleitung CX400 M4...
- Seite 60 Hardware einbauen Betriebsanleitung CX400 M4...
-
Seite 61: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise in Kapitel "Wichtige Hinweise" auf Seite Überblick Server Enclosure 6.1.1 Frontseite Überblick mit CX2550 M4 Server Nodes Bild 18: Konfiguration mit 8x 2,5" HDDs (Beispiel) Pos. Bauteil Bedienfeld für Server Node 1 Bedienfeld für Server Node 2 Bedienfeld für Server Node 3 Bedienfeld für Server Node 4... -
Seite 62: Frontseite Überblick Mit Cx2560 M4 / Cx2570 M4 Server Nodes

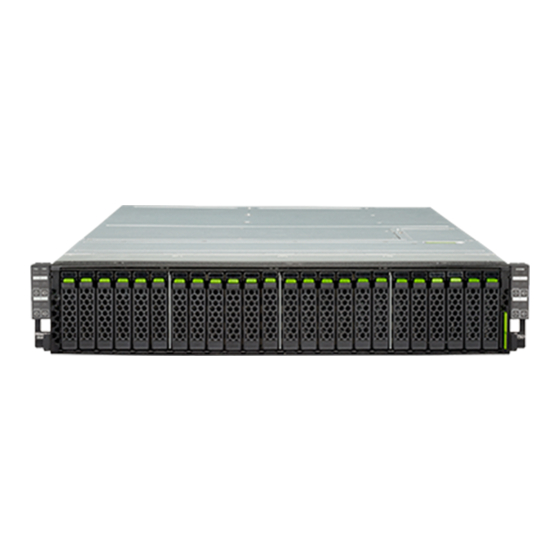

Inbetriebnahme und Bedienung 6.1.2 Frontseite Überblick mit CX2560 M4 / CX2570 M4 Server Nodes Bild 19: Konfiguration mit 24x 2,5" HDDs (Beispiel) Pos. Bauteil Bedienfeld für Server Node 1 Bedienfeld für Server Node 2 Bedienfeld für Server Node 3 Bedienfeld für Server Node 4 HDD-Einbauplätze für Server Node 1 HDD-Einbauplätze für Server Node 2 HDD-Einbauplätze für Server Node 3... -
Seite 63: Rückseite Überblick Mit Cx2560 M4 Oder Cx2570 M4 Server Nodes
Inbetriebnahme und Bedienung 6.1.3 Rückseite Überblick mit CX2560 M4 oder CX2570 M4 Server Nodes Bild 20: PRIMERGY CX400 M4 Server Enclosure Rückseite mit CX2550 M4 oder CX2560 M4 Server Nodes Pos. Bauteil Einbauplatz 1 für CX2550 M4 oder CX2560 M4 Server Nodes Einbauplatz 2 für CX2550 M4 oder CX2560 M4 Server Nodes... -
Seite 64: Rückseite Überblick Mit Cx2570 M4 Server Nodes
Inbetriebnahme und Bedienung 6.1.4 Rückseite Überblick mit CX2570 M4 Server Nodes Bild 21: PRIMERGY CX400 M4 Server Enclosure Rückseite mit CX2570 M4 Server Nodes Pos. Bauteil Einbauplatz 1/2 für CX2570 M4 Server Nodes Einbauplatz 3/4 für CX2570 M4 Server Nodes Einbauplatz 1 für Netzteil... -
Seite 65: Bedienelemente Und Anzeigen
Inbetriebnahme und Bedienung Bedienelemente und Anzeigen 6.2.1 Frontseite des Server Enclosure Bild 22: Bedienelemente und Anzeigen am Frontpanel Pos. Bauteil Bezieht sich auf: Netzteil-CSS-Anzeige Server Enclosure Lüfter-CSS-Anzeige Server Enclosure Global-Error-Anzeige Server Enclosure Anzeige für Netzkabel angeschlossen Server Enclosure Global-Error-Anzeige Server Node 1 ID-Taste Server Node 1 ID-Anzeige... -
Seite 66: Anzeigen Am Frontpanel-Modul (Bezieht Sich Auf Enclosure)
Inbetriebnahme und Bedienung 6.2.1.1 Anzeigen am Frontpanel-Modul (bezieht sich auf Enclosure) Netzteil CSS-Anzeige (orange) Leuchtet orange, wenn ein Prefailure-Ereignis am Hot-Plug- Netzteil erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. Blinkt orange, wenn ein Fehler am Hot-Plug-Netzteil erkannt wurde, der einen Service-Einsatz erfordert. Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. - Seite 67 Inbetriebnahme und Bedienung Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. – Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Aus-/Einschalten des Systems wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist.
-
Seite 68: Anzeigen Am Frontpanel-Modul (Bezieht Sich Auf Node)
Inbetriebnahme und Bedienung 6.2.1.2 Anzeigen am Frontpanel-Modul (bezieht sich auf Node) Betriebsanzeige (grün) Leuchtet nicht, wenn der Server Node ausgeschaltet ist. Leuchtet grün während der Server Node sich in der Einschaltverzögerungszeit befindet und im normalen Systembetrieb (S0) Blinkt langsam (1/2 Hz) grün, wenn das iRMC S5 initialisiert und vorbereitet wird. - Seite 69 Inbetriebnahme und Bedienung Global-Error-Anzeige (orange) – Leuchtet orange, wenn ein Prefailure-Ereignis erkannt wurde, das einen (vorsorglichen) Service-Einsatz erfordert. – Blinkt orange, wenn ein Fehler erkannt wurde, der einen Service-Einsatz erfordert. – Leuchtet nicht, wenn kein kritisches Ereignis vorliegt. Nach einem Aus-/Einschalten des Systems wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist.
-
Seite 70: Id-Karte
Inbetriebnahme und Bedienung 6.2.1.3 ID-Karte Bild 23: ID-Karte Die ID-Karte (1) können Sie bis zum Anschlag herausziehen und wieder einschieben. Auf der ID-Karte finden Sie diverse Systeminformationen wie Produktbezeichnung, Seriennummer, Bestellnummer, MAC-Adressen und DNS-Name (in Japan nur Seriennummer des Gehäuses und jedes Nodes). Betriebsanleitung CX400 M4... -
Seite 71: Anzeigen An Den Hdds
Inbetriebnahme und Bedienung 6.2.1.4 Anzeigen an den HDDs Bild 24: Anzeigen auf den 2,5-Zoll HDD-Modulen HDD-/SSD-FAULT-Anzeige (orange) (in Verbindung mit einem RAID-Controller) – leuchtet nicht: Kein HDD-Fehler – Leuchtet: HDD Faulty oder Rebuild Stopped (Laufwerk defekt/muss ausgetauscht werden, ein Rebuild-Vorgang wurde gestoppt oder das HDD-Modul ist nicht richtig gesteckt) –... -
Seite 72: Anzeige Am Hot-Plug-Netzteil
Inbetriebnahme und Bedienung 6.2.2 Anzeige am Hot-Plug-Netzteil Bild 25: Anzeige am Hot-Plug-Netzteil Anzeige am Hot-Plug-Netzteil (zweifarbig) Blinkt grün, wenn alle Server Nodes ausgeschaltet sind, aber Wechselspannung anliegt (Standby-Modus). Leuchtet grün, wenn ein oder mehrere Server Nodes eingeschaltet sind und ordnungsgemäß funktionieren. Blinkt orange, wenn es zu einer Überlastung kommt, aber das Netzteil läuft noch. -
Seite 73: Mehrknoten-Serversystem Einschalten/Ausschalten
Precautions". Wenn Sie das Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass das Multi Node Serversystem fehlerhaft arbeitet, dass Daten beschädigt werden usw. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw. Warten Sie nach dem Herunterfahren mindestens 10 Sekunden, ●... - Seite 74 Inbetriebnahme und Bedienung Server Node einschalten Ê Drücken Sie die Ein-/Aus-Taste des gewünschten Server Node an der Rück- oder an der Vorderseite. Die Betriebsanzeige leuchtet grün. – Erste Inbetriebnahme: Für Japan siehe " は じ めにお読み く だ さ い ". Ê...
- Seite 75 Inbetriebnahme und Bedienung – Nach Netzausfall Der Server Node fährt nach einem Netzausfall automatisch wieder hoch (abhängig von den Einstellungen im BIOS-Setup oder im iRMC S5). – Betriebsanzeigen-Override Der Server Node kann durch ein längeres Drücken (ca. 4-5 Sek.) der Ein- /Aus-Taste "hart"...
-
Seite 76: Server Enclosure Reinigen
Inbetriebnahme und Bedienung Server Enclosure reinigen ACHTUNG! Schalten Sie den Server Enclosure aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. -
Seite 77: Eigentums- Und Datenschutz
Eigentums- und Datenschutz Um die installierten Server Nodes und die Daten intern gegen unbefugten Zugriff zu schützen, können die Sicherheitsfunktionen des BIOS-Setup aktiviert werden. Sicherheitsfunktionen des BIOS-Setup Im BIOS-Setup bietet Ihnen das Menü Security verschiedene Möglichkeiten, die Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen. Sie können diese Möglichkeiten auch kombinieren, um einen optimalen Schutz Ihres Systems zu erreichen. - Seite 78 Eigentums- und Datenschutz Betriebsanleitung CX400 M4...
-
Seite 79: Problemlösungen Und Tipps
Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " und im Kapitel "Wichtige Hinweise" auf Seite Versuchen Sie im Fehlerfall, die Störung entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –... -
Seite 80: Laufwerke Beim Systemstart "Dead
Problemlösungen und Tipps Laufwerke beim Systemstart "dead" Diese Fehlermeldung kann auftreten, wenn der Onboard-SATA-Controller über RAID-Funktionalität verfügt oder das Server Enclosure mit einem PCI-RAID- Controller ausgestattet ist. Konfiguration des RAID-Controllers falsch Ê Prüfen und korrigieren Sie mit dem Utility für den RAID-Controller die Einstellungen für die Laufwerke.
