TEKNISK INSTRUKTION
FUNKTIONSSCHEMA FÖR VÄRME-/KYLRADIATORENHET
TILLUFT
L
40
VALLOX
P Cirkulationspump. Ingår inte i aggregatleveransen.
Pumpen ska lämpa sig för pumpning av vätska som är kallare än
omgivningen på grund av kondensrisken (t.ex. Grundfos Magna 1 25-80 ).
MV Magnetventil. Ingår inte i aggregatleveransen.
Ventilen ska vara lämpad för vätskan i markkollektorkretsen
(t.ex. ELV05006, Stig Wahlström).
T1 Säkerhetstermostat för att motverka kondens. Ingår inte i
aggregatleveransen.
Kopplas på när temperaturen stiger över börvärdet, område 10–30°C.
T2 Termostat för uppvärmning. Ingår inte i aggregatleveransen.
Kopplas på när temperaturen sjunker under börvärdet,
område -10 ... +20°C.
T3 Termostat för kylning. Ingår inte i aggregatleveransen.
Kopplas på när temperaturen stiger över börvärdet, område 0–30°C.
L Termometer för tilluften. Ingår inte i aggregatleveransen.
K Kondensrör. Ingår inte i aggregatleveransen.
IP Avluftare. Ingår inte i aggregatleveransen.
Y Envägsventil. Ingår inte i aggregatleveransen.
Y2 Envägsventil. Ingår inte i aggregatleveransen.
Tryckfallet ska vara mindre än värmepumpens tryckfall.

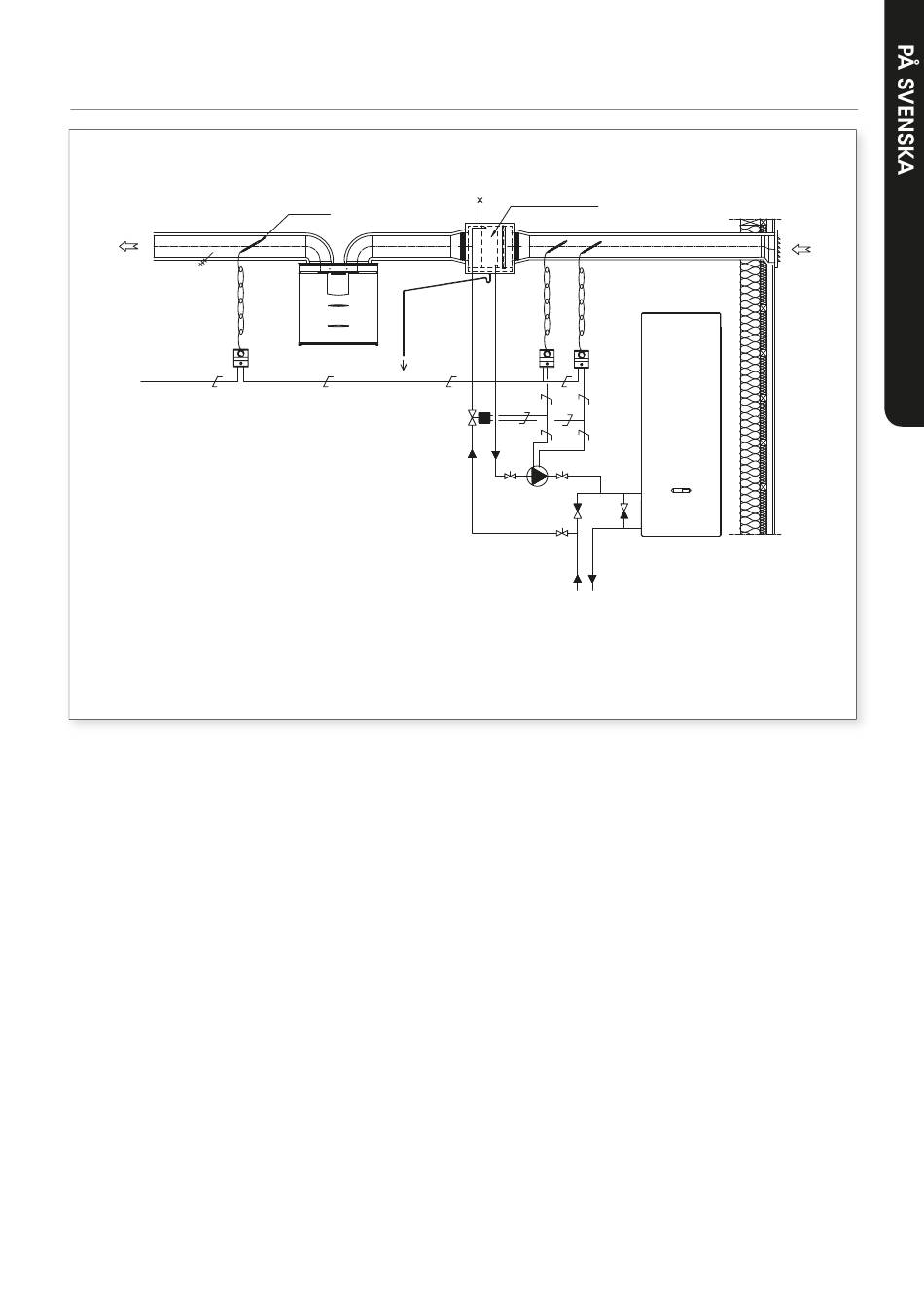

Funktion och exempel på koppling
FÖLJ I FÖRSTA HAND ALLTID VVS-PLANERARENS/
VÄRMEPUMPTILLVERKARENS KOPPLINGSPLAN.
Här under visas ett exempel på hur värme-/
kylradiatorenheten kopplas till markkollektorkretsen.
Radiatorenhetens framledningsrör kopplas
till markkollektorkretsens returrör. Vätskan från
radiatorenheten leds tillbaka till markkollektorkretsens
returrör.
GIVARE
VENTILATIONS-
AGGREGAT
T1
K
Vallox
MLV
RADIATORDEL
IP
T2
T3
40
40
VALLOX VALLOX
MV
P
Y Y2
MARKKOLLEKTORKRETS
Om man vet att tryckfallet i markkollektorkretsens
värmepump är stort rekommenderas förbigång av
värmepumpen. Då cirkulerar vätskan när värmepumpen
inte går. I detta fall ska tryckfallet i envägsventilen för
förbigång Y2 vara mindre än värmepumpens tryckfall.
När säkerhetstermostaten (T1) tillåter det öppnar
antingen termostaten för uppvärmning (T2) eller kylning
(T3) magnetventilen (MV) och startar pumpen (P).
Obs! På grund av risken för fuktskador i kanaler som
inte är isolerade mot kondens får temperaturen på
tilluften inte sjunka under +16–20°C.
