TEKNINEN OHJE

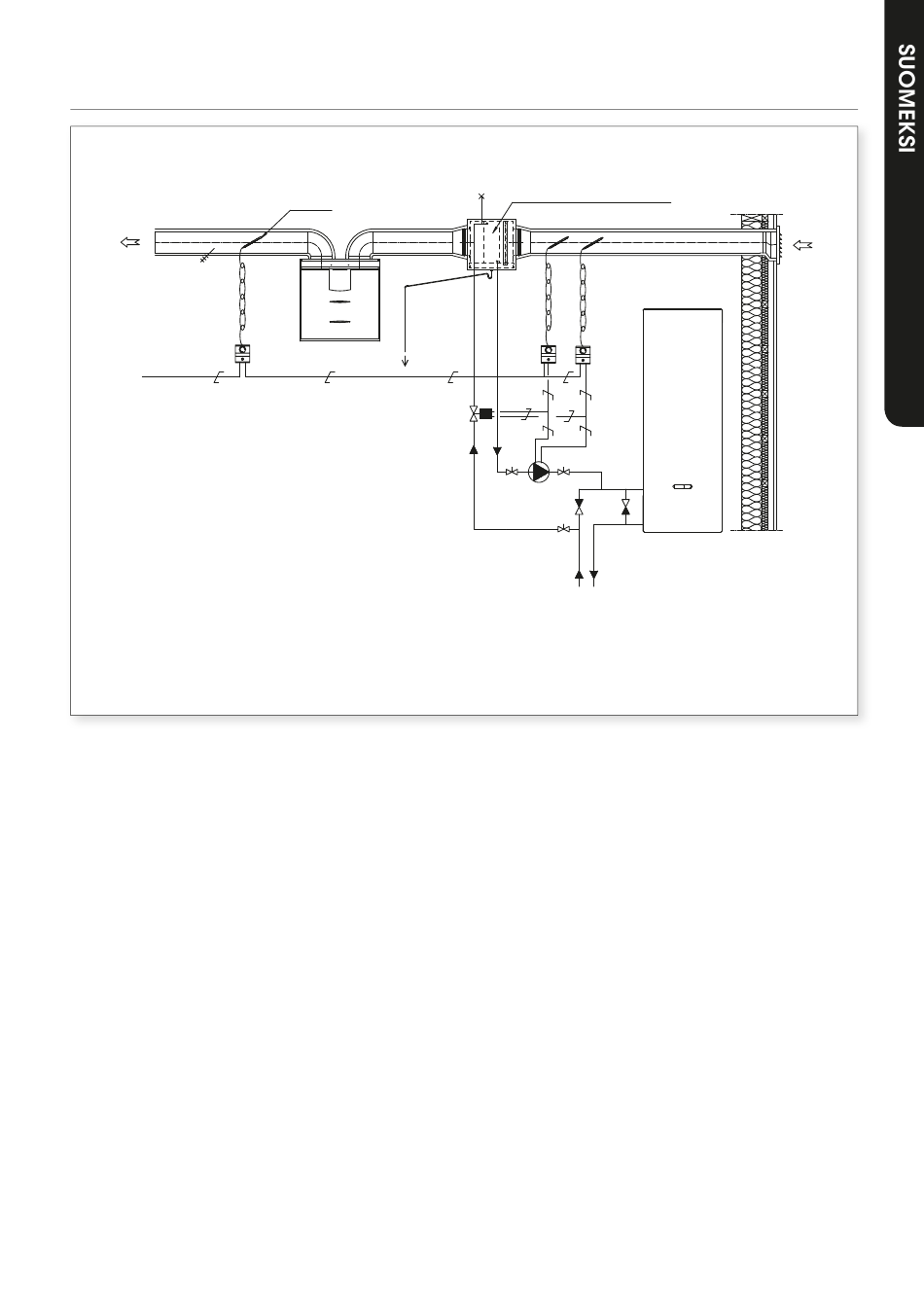

LÄMMITYS-/VIILENNYS PATTERIYKSIKÖN TOIMINTAKAAVIO
TULO-
ILMA
L
40
VALLOX
P Kiertovesipumppu. Ei kuulu toimitukseen.
Pumpun tulisi soveltua ympäristöä kylmemmän nesteen pumppaamiseen
kondenssiriskin vuoksi (esim. Grundfos Magna 1 25-80 ).
MV Magneettiventtiili. Ei kuulu toimitukseen.
Venttiilin tulee soveltua lämmönkeruupiirin nesteelle
(esim. ELV05006, Stig Wahlström).
T1 Turvatermostaatti kondessinestoon. Ei kuulu toimitukseen.
Kytkee lämpötilan noustessa yli asetusarvon, alue 10...30°C
T2 Lämmitystermostaatti. Ei kuulu toimitukseen.
Kytkee lämpötilan laskiessa alle asetuarvon, alue -10...+20°C
T3 Jäähdytystermostaatti. Ei kuulu toimitukseen.
Kytkee lämpötilan noustessa yli asetusarvon, alue 0...30°C
L Tuloilman lämpötilamittari. Ei kuulu toimitukseen.
K Kondenssiputki. Ei kuulu toimitukseen.
IP Ilmanpoistin. Ei kuulu toimitukseen.
Y Yksisuuntaventtiili. Ei kuulu toimitukseen
Y2 Yksisuuntaventtiili. Ei kuulu toimitukseen.
Painehäviön tulee olla pienempi kuin lämpöpumpun painehäviön.
Toiminta ja esimerkkikytkentä
NOUDATA ENSISIJAISESTI AINA LVI-SUUNNITTELIJAN/
LÄMPÖPUMPPUVALMISTAJAN KYTKENTÄSUUNNITELMAA.
Ohessa on esitetty lämmitys-/viilennys patteriyksikön
kytkentäesimerkki lämmönkeruupiiriin.
Patteriyksikön menoputki kytketään lämmönkeruupiirin
paluuputkeen. Patteriyksiköstä palaava neste ohjataan
takaisin lämmönkeruupiirin paluuputkeen.
Jos tiedetään lämmönkeruupiirin lämpöpumpun sisäi-
set painehäviöt suuriksi, suositellaan lämpöpumpun
ANTURI
ILMAN-
VAIHTOKONE
T1
K
Vallox
MLV
IP PATTERIOSA (VASTAVIRTAKYTKENTÄ)
T2
T3
40
40
VALLOX VALLOX
MV
P
Y Y2
LÄMMÖNKERUUPIIRI
ohituksen tekemistä. Tällöin nesteen kierto toimii läm-
pöpumpun ollessa pysähdyksissä. Tässä tapauksessa
ohituksen yksisuuntaventtiilin Y2 painehäviön tulee olla
pienempi kuin lämpöpumpun painehäviön.
Turvatermostaatin (T1) salliessa joko lämmitys- (T2) tai
jäähdytystermostaatti (T3) avaa magneettiventtiilin
(MV) ja käynnistää pumpun (P).
Huom! Kosteusvaurioriskin vuoksi kondenssieristä-
mättömässä kanavassa tuloilman lämpötilaa ei saisi
laskea alle +16...20°C.
3
Vallox
MLV
Multi Multi
200 250
ULKO-
ILMA
LÄMPÖPUMPPU
