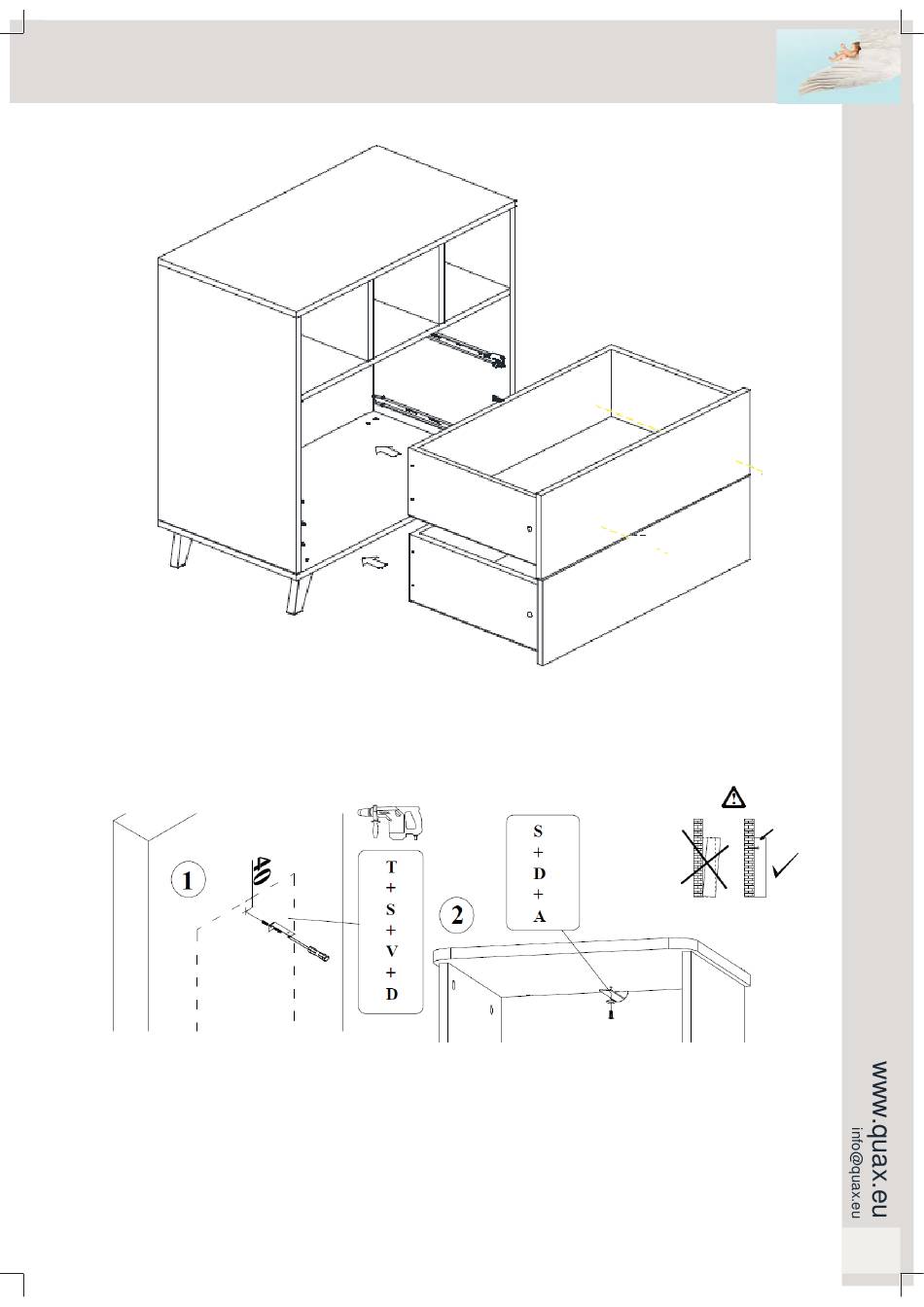

Schritt 12 - Anordnen der Schubladen : Verwenden Sie die zusammengesetzten Teile von Schritt 11
Beginnen Sie mit der unteren Schublade. Ziehen Sie die Führungsschiene aus und stellen Sie die untere
Schubladen dem hinterem Anschlag gegenüber. Drücken Sie die Schubladen über dem vorderstem Ar-
retierung hin. Wiederholen mit der obersten Schublade.
Schritt 13 - Wandhalterung (Fakultativ) : Verwenden Sie die montierte Kommode, den Dübel T, das
Winkelprofi l S, die Spaltschraube V, zwei Zwischenringen D und eine Holzschraube A
Messen Sie den Platz den die Kommode an der Wand einnimmt. Zeichnen Sie ein Kreuz in der Mitte
der Breite und 40 mm von der Oberseite der Markierung. Überprüfen Sie den Durchmesser der Dübel
(T) und bohren Sie das Loch. Befestigen Sie das Winkelprofi l (S) mit einem Zwischenring (D) und der
Spaltschraube (V). Entfernen Sie die obere Schublade. Schieben Sie die Kommode über das Eckprofi l
durch die Öffnung im oberen Rücken. Befestigen Sie das Profi l mit einem Zwischenring und einer Holz-
schraube (A) an der Kommode. Setzen Sie die Schublade wieder ein.
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern
Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
