Quax LOFT Bauanleitung Seite 15

LOFT
54F 03 00x
4. Montage de la commode

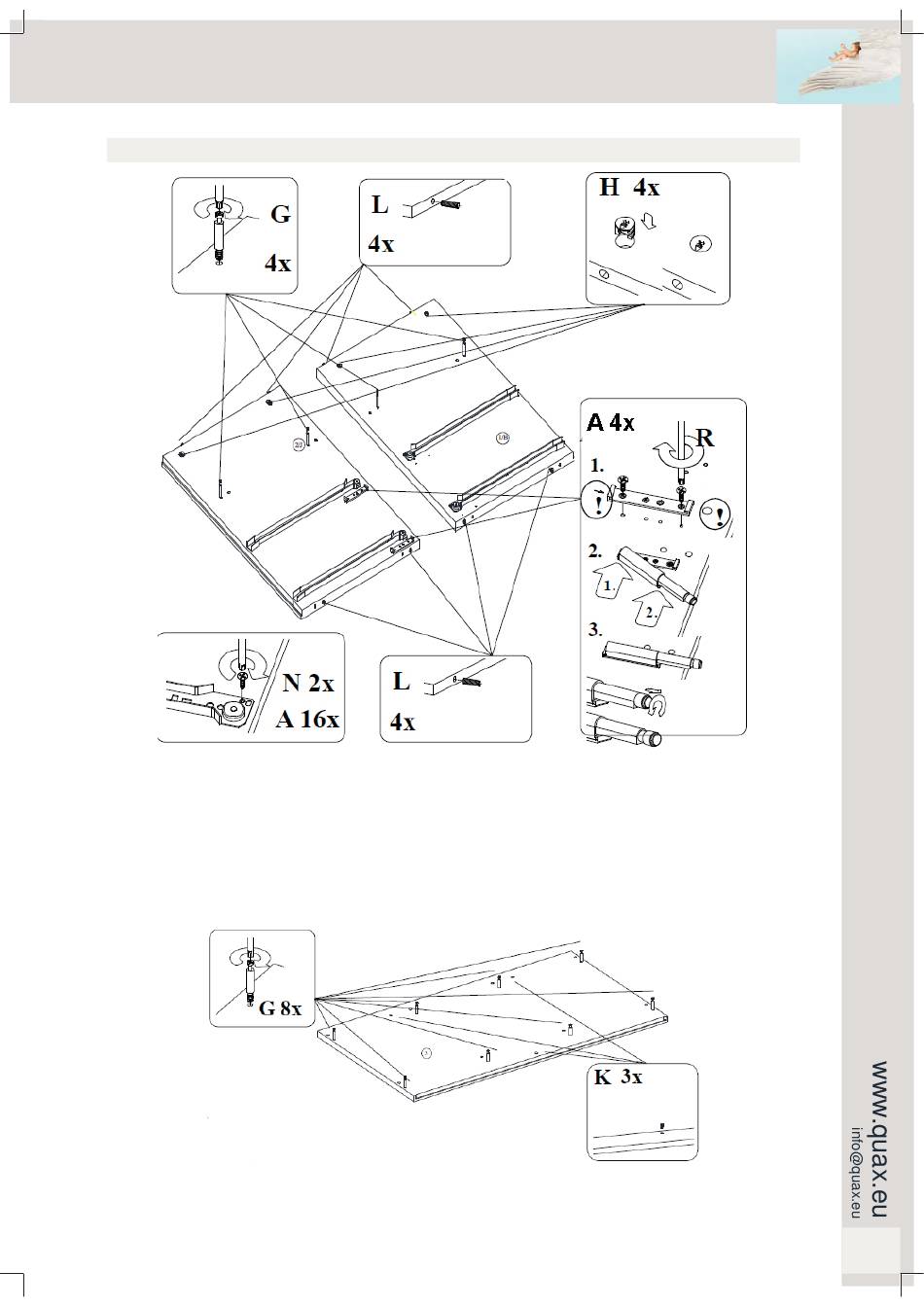

Etape 1 : Utiliser les deux côtés terminaux P1B et P2J, quatre pièces de glissières N, vingt boulons A,
huit chevilles en bois L, quatre boulons de raccord G, quatre excentriques H et deux boutons poussoirs R
Placez les glissières extérieurs (N) sur les perçages des côtés terminaux (P1B et P2J). Fixez chaque glis-
sière avec deux boulons (A). Serrez deux boulons de raccord (G) dans les perçages au milieu d'un côté.
Poussez deux chevilles en bois (L) dans les perçages au-dessus et au-dessous d'un côté. Poussez deux
excentriques (H) dans les perçages au sommet d'un côté. Démontez les boutons poussoirs (R). Placez la
plaquette de montage sur les perçages sous les glissières. Fixez chaque plaquette de fi xation avec deux
boulons (A). Repoussez le système sur son support.
Etape 2 : Utilisez le plateau P3, huit boulons de raccord G et trois écrous K
Serrez les boulons de raccord (G) dans les perçages en dessous le plateau (P3). Poussez trois écrous (K)
dans les trous au bas du plateau.
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern
Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Quax Quax
First dreams First dreams
® ®
First steps First steps
15
