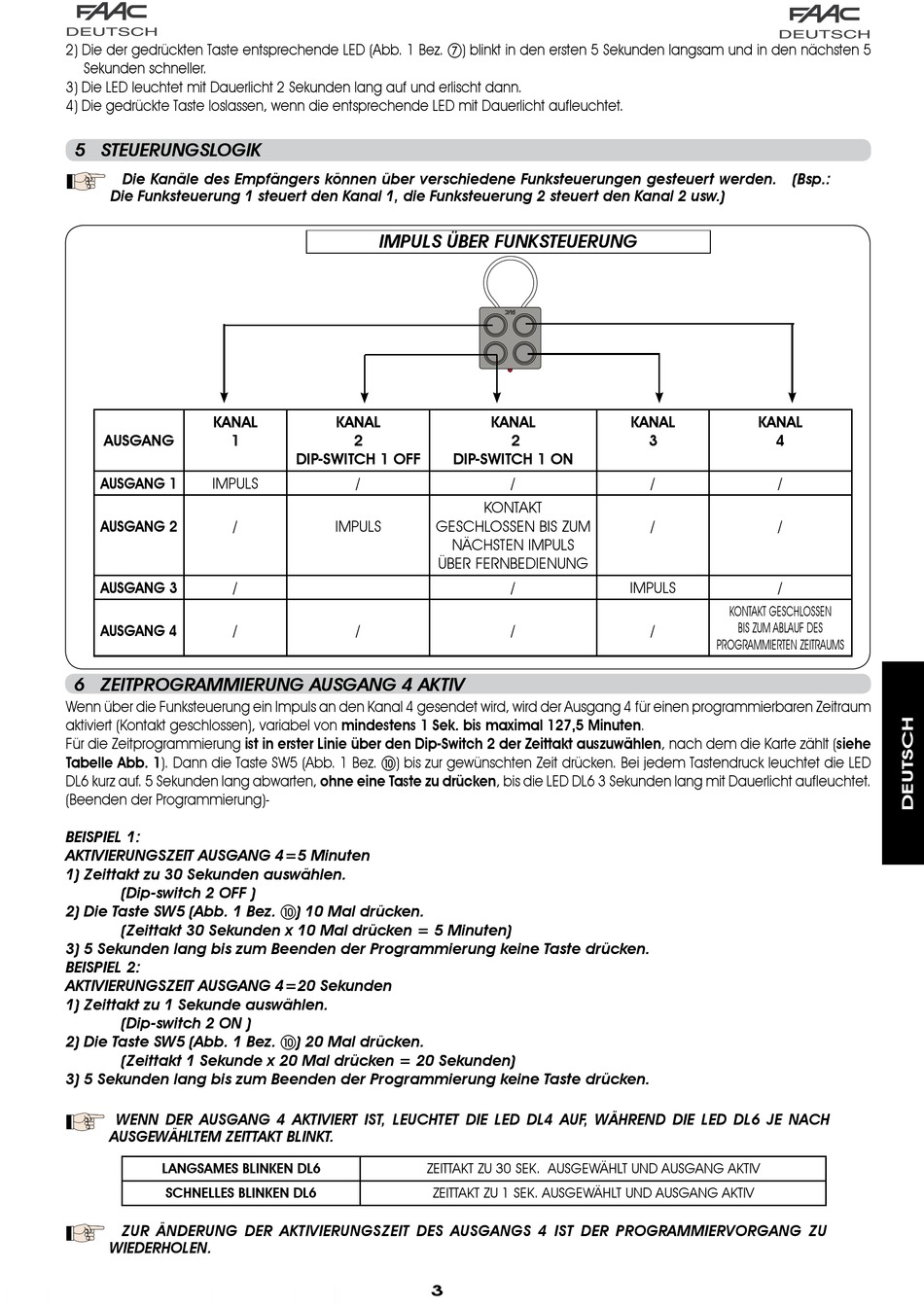

2) Die der gedrückten Taste entsprechende LED (Abb. 1 Bez. g) blinkt in den ersten 5 Sekunden langsam und in den nächsten 5
Sekunden schneller.
3) Die LED leuchtet mit Dauerlicht 2 Sekunden lang auf und erlischt dann.
4) Die gedrückte Taste loslassen, wenn die entsprechende LED mit Dauerlicht aufleuchtet.
5 STEUERUNGSLOGIK
Die Kanäle des Empfängers können über verschiedene Funksteuerungen gesteuert werden. (Bsp.:
Die Funksteuerung 1 steuert den Kanal 1, die Funksteuerung 2 steuert den Kanal 2 usw.)
KANAL
AUSGANG
AUSGANG
IMPULS
/
AUSGANG 2
AUSGANG 3
/
AUSGANG 4
/
6 ZEITPROGRAMMIERUNG AUSGANG 4 AKTIV
Wenn über die Funksteuerung ein Impuls an den Kanal 4 gesendet wird, wird der Ausgang 4 für einen programmierbaren Zeitraum
aktiviert (Kontakt geschlossen), variabel von mindestens Sek. bis maximal 27,5 Minuten.
Für die Zeitprogrammierung ist in erster Linie über den Dip-Switch 2 der Zeittakt auszuwählen, nach dem die Karte zählt (siehe
Tabelle Abb. ). Dann die Taste SW5 (Abb. 1 Bez. j) bis zur gewünschten Zeit drücken. Bei jedem Tastendruck leuchtet die LED
DL6 kurz auf. 5 Sekunden lang abwarten, ohne eine Taste zu drücken, bis die LED DL6 3 Sekunden lang mit Dauerlicht aufleuchtet.
(Beenden der Programmierung)-
BEISPIEL 1:
AKTIVIERUNGSZEIT AUSGANG 4=5 Minuten
1) Zeittakt zu 30 Sekunden auswählen.
(Dip-switch 2 OFF )
2) Die Taste SW5 (Abb. 1 Bez. j) 10 Mal drücken.
(Zeittakt 30 Sekunden x 10 Mal drücken = 5 Minuten)
3) 5 Sekunden lang bis zum Beenden der Programmierung keine Taste drücken.
BEISPIEL 2:
AKTIVIERUNGSZEIT AUSGANG 4=20 Sekunden
1) Zeittakt zu 1 Sekunde auswählen.
(Dip-switch 2 ON )
2) Die Taste SW5 (Abb. 1 Bez. j) 20 Mal drücken.
(Zeittakt 1 Sekunde x 20 Mal drücken = 20 Sekunden)
3) 5 Sekunden lang bis zum Beenden der Programmierung keine Taste drücken.
WENN DER AUSGANG 4 AKTIVIERT IST, LEUCHTET DIE LED DL4 AUF, WÄHREND DIE LED DL6 JE NACH
AUSGEWÄHLTEM ZEITTAKT BLINKT.
LANGSAMES BLINKEN DL6
SCHNELLES BLINKEN DL6
ZUR ÄNDERUNG DER AKTIVIERUNGSZEIT DES AUSGANGS 4 IST DER PROGRAMMIERVORGANG ZU
WIEDERHOLEN.
IMPULS ÜBER FUNKSTEUERUNG
KANAL
2
DIP-SWITCH OFF
DIP-SWITCH ON
/
IMPULS
GESCHLOSSEN BIS ZUM
NÄCHSTEN IMPULS
ÜBER FERNBEDIENUNG
/
ZEITTAKT ZU 30 SEK. AUSGEWÄHLT UND AUSGANG AKTIV
ZEITTAKT ZU 1 SEK. AUSGEWÄHLT UND AUSGANG AKTIV
3
KANAL
KANAL
2
3
/
/
KONTAKT
/
/
IMPULS
/
/
KANAL
4
/
/
/
KONTAKT GESCHLOSSEN
BIS ZUM ABLAUF DES
PROGRAMMIERTEN ZEITRAUMS
