Daikin DCC601A51 Referenz Für Installateure Seite 7

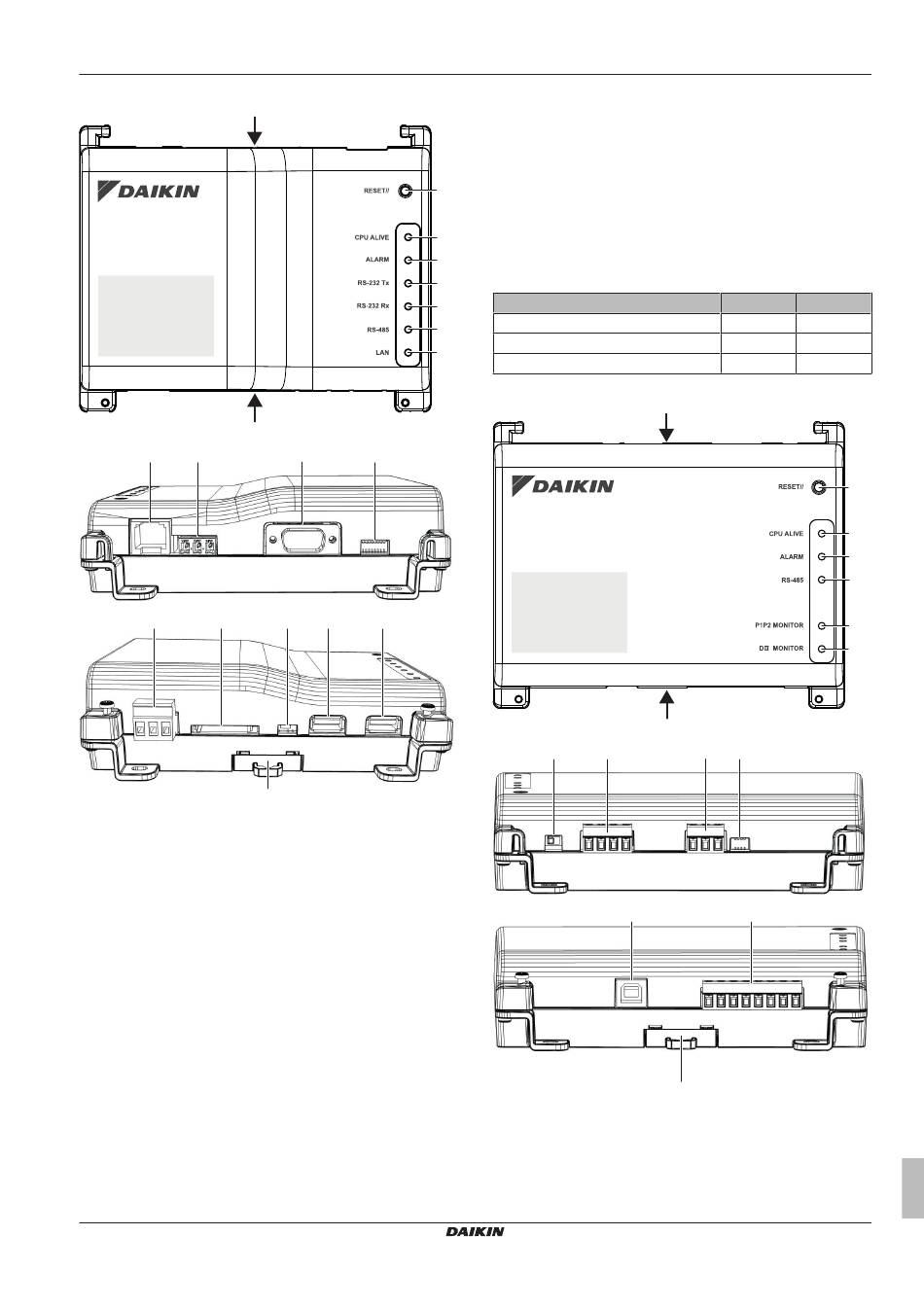

CPU-Modul
A
B
A
h i
B
l m
Stecker und Buchsen
h [LAN] RJ‑45 Buchse, um den intelligent Tablet Controller am
Ethernet-Netzwerk anzuschließen.
i [RS‑485] Reserviert für zukünftige Verwendung.
j [RS‑232] Reserviert für zukünftige Verwendung.
l [Power] Stecker für Stromanschluss. Eine Versorgungsspannung von
24 V DC ist erforderlich. Diese wird bei Anschluss an das WAGO
Netzteil zur Verfügung gestellt.
m [SD CARD] Reserviert für Service-Arbeiten.
o [USB] USB 2.0 Typ A Buchse, reserviert für Service-Arbeiten. Diese
Buchse KANN NICHT benutzt werden, um das CPU-Modul und das E/
A-Modul anzuschließen.
p [I/O IF] USB 2.0 Typ A Buchse. Nur diese Buchse benutzen, um das
CPU-Modul mit dem E/A-Modul zu verbinden.
Bedienelemente und Schalter
a [RESET] Taste, um das CPU-Modul und das E/A-Modul neu zu
starten.
k [DIP SW] Reserviert für Service-Arbeiten. Werksseitige
Voreinstellung: Alle Schalter sind auf "OFF (OFF)" gestellt.
n [BACKUP] Schalter zum Ein-/Ausschalten einer Reserve-
Stromversorgung, um die aktuellen Einstellungen beizubehalten
(geliefert durch die interne Batterie). Werksseitige Voreinstellung:
"OFF (OFF)". Während der Inbetriebnahme wird dieser Schalter auf
"ON (ON)" gestellt.
q [Hebel] Zur Unterstützung der Montage / Demontage auf eine bzw.
von einer DIN-Schiene.
DCC601A51
intelligent Tablet Controller
4P420109-1D – 2018.03
j k
n o p
q
LEDs
b [CPU ALIVE] (Grün) Diese LED blinkt, wenn die CPU normal arbeitet.
Details zum LED-Betrieb siehe die Tabelle unten.
c [ALARM] (Rot) Diese LED leuchtet, wenn ein Fehler erkannt worden
ist. Details zum LED-Betrieb siehe die Tabelle unten.
d [RS‑232 Tx] (Grün) Diese LED blinkt, wenn vom seriellen Port Daten
gesendet werden.
a
e [RS‑232 Rx] (Orange) Diese LED blinkt, wenn vom seriellen Port
Daten empfangen werden.
f [RS‑485] (Orange) Diese LED blinkt, wenn über den RS‑485-Port
Daten gesendet oder empfangen werden.
b
g [LAN] (Grün) Diese LED leuchtet, wenn eine fehlerfreie Verbindung
besteht. Die LED blinkt, wenn Daten gesendet / empfangen werden.
c
Status und Betrieb der LEDs (CPU-Modul)
d
e
Betriebszustand
Normal
f
Stromausfall / Hardware-Fehler
g
Anwendungssoftware nicht installiert
E/A-Modul
A
g h
B
Anschlüsse
h [DIII (F1/F2) und P1P2 (P1/P2)] 2×2 Kommunikationsleitungen, die
den intelligent Tablet Controller mit DIII-kompatiblen Einheiten bzw.
P1P2-kompatiblen Einheiten verbinden. Der P1P2-Anschluss ist
reserviert für zukünftige Verwendung.
i [RS‑485] Reserviert für zukünftige Verwendung.
2 Installation
CPU ALIVE ALARM
Blinken AUS
AUS AUS
Blinken EIN
A
B
i j
k l
m
Referenz für Installateure
a
b
c
d
e
f
