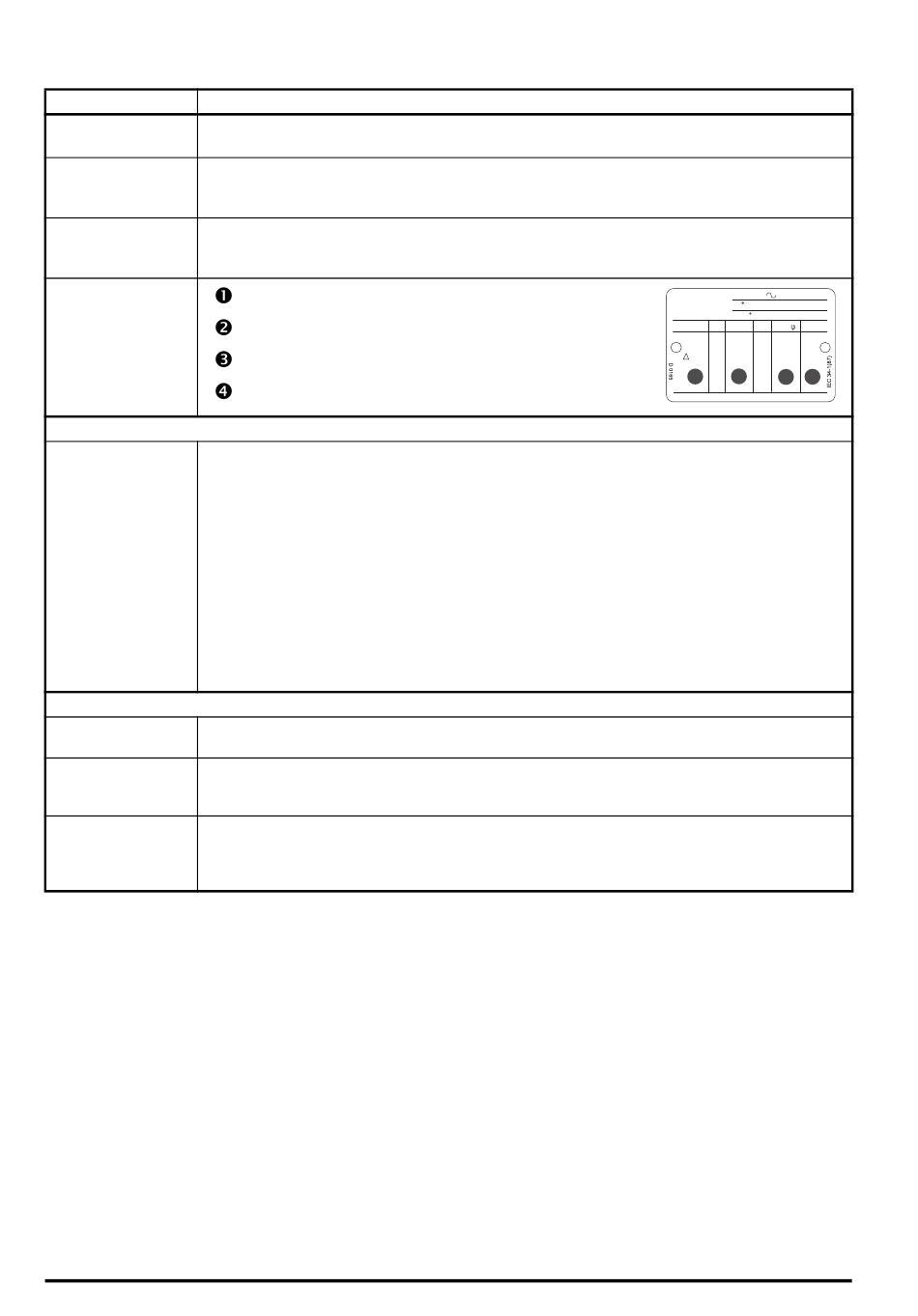

ÉTAPE 12 : Mise en marche du moteur
Action
Mise sous tension
Vérifier que :
Vitesses minimum et
Entrer :
maximum
Rampes d'accél./
Entrer :
décél.
Données figurant sur
la plaque signalétique
moteur
Variateur prêt pour l'autocalibrage
Autocalibrage
Le variateur est en mesure de faire un autocalibrage à l'arrêt ou en rotation. Le moteur doit être
immobile avant l'activation d'un autocalibrage et déconnecté de la charge pour un autocalibrage
avec rotation.
Pour effectuer un autocalibrage :
Variateur prêt pour la mise en marche
Mise en marche
Le variateur est prêt à entraîner le moteur. Donner un ordre de marche avant ou de marche arrière
sur l'Unidrive M100, M200 et M300 uniquement.
Augmentation et
Tout changement de la référence de fréquence analogique sélectionnée (Potentiomètre de
réduction de la
référence de vitesse sur l'Unidrive M101 / M201) augmente ou diminue la vitesse du moteur.
vitesse
Arrêt
Pour un arrêt du moteur avec la rampe de décélération sélectionnée, ouvrir la borne de marche
avant ou de marche arrière sur l'Unidrive M100, M200 et M300 uniquement. Si la borne de
déverrouillage est ouverte lorsque le moteur est en rotation, la sortie du moteur est immédiatement
désactivée et le moteur s'arrête en roue libre.
Dépannage
Lorsque le variateur détecte un défaut, il affiche un code d'erreur. Pour localiser et corriger tous les codes d'erreur,
l'application « Diagnostic Tool (App) » est disponible sur les plateformes Microsoft, Android et iOS via l'App Store.
Sur smartphone / tablette, rechercher « Control Techniques diagnostics tool dans l'App Store ».
Cette application peut également être téléchargée à partir de l'App Center de Control Techniques. Consulter aussi
le chapitre sur les diagnostics dans le Guide de mise en service rapide accessible en téléchargement sur le site
Web de Control Techniques ou de Leroy Somer.
18
Le variateur affiche : inh (borne(s) Déverrouillage ouverte(s))
la vitesse minimum dans Pr 01 (Hz)
la vitesse maximale dans Pr 02 (Hz)
la rampe d'accélération dans Pr 03 (s/100 Hz)
la rampe de décélération dans Pr 04 (s/100 Hz)
Le courant nominal du moteur dans Pr 06 (A)
La vitesse nominale du moteur dans Pr 07 (min
La tension nominale du moteur dans Pr 08 (V)
Le facteur de puissance nominale (cos φ) dans Pr 09
Régler le paramètre Pr 38 sur 1 pour procéder à un autocalibrage à l'arrêt ou Pr 38 sur 2 pour
un autocalibrage avec rotation.
Activer le signal de déverrouillage (appliquer +24 V à la borne 11 ou aux bornes 31 et 34 de
l'Unidrive M300). Le variateur affiche « rdy ».
Donner une commande Marche (appliquer +24 V à la borne 12 – Marche avant ou à la
borne 13 – Marche arrière sur l'Unidrive M100, M200 et M300 ; appuyer sur la touche Marche
du clavier sur l'Unidrive M101 et M201). Tout au long de l'exécution de l'autocalibrage,
l'afficheur du variateur indiquera « tuning ».
Attendre que le variateur affiche « Inh » et que le moteur soit à l'arrêt.
Supprimer le signal de déverrouillage et l'ordre de marche du variateur.
Guide pas à pas pour l'Unidrive M100/M101/M200/M201/M300
Description
-1
)
MOT. 3
LS 80 L T
N
734570 BJ 002
Kg
9
IP 55
I cl.F
40 C S1
V
Hz min
-1
kW cos
A
230 50 2800 0,75 0,83 0,3
3
2
4
1
Édition : 2
