VisorTech IPC-790.solar Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Solar-HD-IP-Kamera.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihre Solar-HD-IP-Kamera optimal einsetzen können.
HINWEIS:
Dies ist lediglich eine Schnellstartanleitung. Die
ausführliche Bedienungsanleitung finden Sie unter
www.pearl.de/support. Geben Sie dort im Suchfeld die
Artikelnummer NX-4377 ein.
Lieferumfang

Kamera

Montageplatte

PIR-Abschirmung

USB-Ladekabel

3 Schrauben

3 Dübel
 2 Kabelbinder

Schraubendreher

Bohrschablone

Bedienungsanleitung
Optionales Zubehör
 USB-Netzteil, 230 V (z.B. SD-2201)
Technische Daten
Akku 6.800 mAh
Bis zu 8 Monate bei
Standby-Zeit
10 Auslösungen pro Tag
Leistung Solarpanel 0,8 W
Solar-Panel Output Max. 150 mA, 5,5 V
Sendefrequenz: 2412 – 2472 MHz
802.11b
Sendeleistung: 7 dBm
Sendefrequenz: 2412 – 2472 MHz
802.11g
Sendeleistung: 2 dBm
Sendefrequenz: 2412 – 2472 MHz
802.11n(HT20)
Sendeleistung: 1 dBm
Sendefrequenz: 2412 – 2472 MHz
802.11n(HT40)
Sendeleistung: - 2dBm
Auflösung 1280 x 720 Pixel
Video-Kompression H.264
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

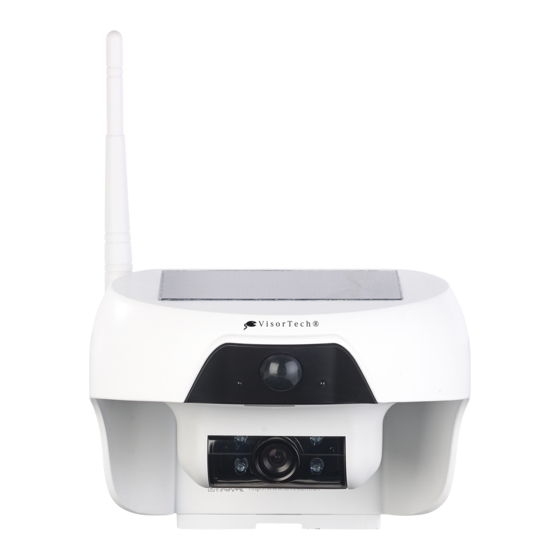

Solar-HD-IP-Kamera IPC-790.solar
mit Bewegungssensor, Nachtsicht und Metall-Gehäuse, IP55
Reichweite Nachtsicht 5 m
PIR-Sensor-Winkel Vertikal: 55°, horizontal: 110°
Kamera-Winkel Vertikal: 90°, horizontal: 180°
Schutzklasse IP55
Bildwinkel der Linse 90°, M12
Durchmesser der Linse 2,8 mm
Bildsensor CMOS
Blende F/2.0
Eingebaute microSD-
16 GB
Karte
Maße (BxHxT) 180 x 180 x 200 mm
Gewicht 1243 g
Produktdetails
6
1
2
4
3
1. WLAN-LED
2. Infrarot-LED(4x)
3. Photoempfindlicher Baustein
4. Linse
5. Lade-LED
6. PIR-Sensor
7. WLAN-Reset-Taste
8. Ladeanschluss
9. On/Off-Schalter

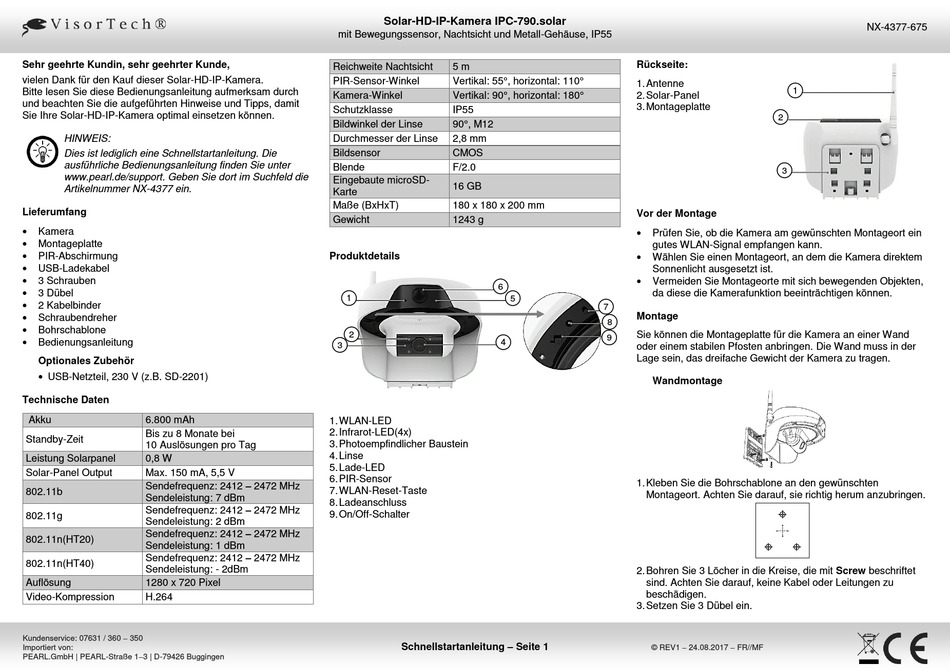

Schnellstartanleitung – Seite 1
Rückseite:
1. Antenne
2. Solar-Panel
3. Montageplatte
Vor der Montage

Prüfen Sie, ob die Kamera am gewünschten Montageort ein
gutes WLAN-Signal empfangen kann.

Wählen Sie einen Montageort, an dem die Kamera direktem
Sonnenlicht ausgesetzt ist.

Vermeiden Sie Montageorte mit sich bewegenden Objekten,
da diese die Kamerafunktion beeinträchtigen können.
5
7
Montage
8
Sie können die Montageplatte für die Kamera an einer Wand
9
oder einem stabilen Pfosten anbringen. Die Wand muss in der
Lage sein, das dreifache Gewicht der Kamera zu tragen.
Wandmontage
1. Kleben Sie die Bohrschablone an den gewünschten
Montageort. Achten Sie darauf, sie richtig herum anzubringen.
2. Bohren Sie 3 Löcher in die Kreise, die mit Screw beschriftet
sind. Achten Sie darauf, keine Kabel oder Leitungen zu
beschädigen.
3. Setzen Sie 3 Dübel ein.
© REV1 – 24.08.2017 – FR//MF
NX-4377-675
1
2
3
