Inhaltsverzeichnis Ihre neue Solar-HD-IP-Kamera ..................4 Lieferumfang ........................4 Zusätzlich benötigt: ......................4 Wichtige Hinweise zu Beginn ....................5 Sicherheitshinweise ......................5 Wichtige Hinweise zur Entsorgung..................6 Konformitätserklärung .......................6 Produktdetails ........................7 Inbetriebnahme ........................8 Vor der Montage .......................8 Montage ..........................8 Wandmontage .......................8 Pfostenmontage......................9 Kamera befestigen......................9 PIR-Abschirmung installieren ....................9 App downloaden ......................
Seite 3
Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.visor-tech.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Visor-Tech – www.visor-tech.de...

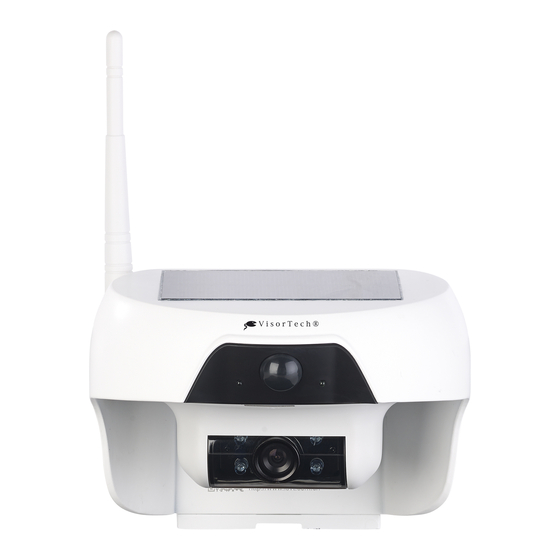

Ihre neue Solar-HD-IP-Kamera Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser Solar-HD-IP-Kamera. Bitte lesen Sie diese Bedienungsanleitung und beachten Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre Kamera optimal einsetzen können. Lieferumfang Kamera Montageplatte ...
Wichtige Hinweise zu Beginn Sicherheitshinweise Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr! ...
Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.
Inbetriebnahme Vor der Montage Prüfen Sie, ob die Kamera am gewünschten Montageort ein gutes WLAN-Signal empfangen kann. Wählen Sie einen Montageort, an dem die Kamera direktem Sonnenlicht ausgesetzt ist. Vermeiden Sie Montageorte mit sich bewegenden Objekten, da diese die Kamerafunktion beeinträchtigen können.
Pfostenmontage 1. Führen Sie die zwei Kabelbinder jeweils horizontal durch zwei der vier quadratischen Öffnungen der Montageplatte. Beachten Sie, dass die Platte mit der flachen Seite zum Pfosten zeigen muss. 2. Führen Sie die Kabelbinder um den Pfosten herum und schließen Sie sie. Kamera befestigen Setzen Sie die Kamera oben in die Montageplatte ein und ziehen Sie sie anschließen nach unten, um sie einzuhaken.
App downloaden Suchen Sie im Google Play Store (Android) oder im App Store (iOS) nach der App Doby und installieren Sie sie auf Ihrem Mobilgerät. Kamera per USB-Kabel laden Um die Kamera per USB-Kabel zu laden, verbinden Sie das USB-Kabel mit dem Ladeanschluss und das andere Ende mit einem USB-Port Ihres Computers oder mit einem USB-Netzteil.
4. Nur iOS: Wechseln Sie zu den WLAN-Einstellungen Ihres Mobilgeräts und wählen Sie DOG-XXXXXX aus. Geben Sie als Passwort 11111111 ein und tippen Sie auf Verbinden. Wechseln Sie anschließend wieder zur App und tippen Sie auf Weiter. 5. Nur Android: Ihre Kamera wird als Gerät in der Nähe angezeigt. Tippen Sie auf sie, um sie auszuwählen.
Legen Sie unter Automatische Aufnahme (Android) bzw. Automatische Videoaufnahme (iOS) fest, ob bei einer Bewegungserkennung ein Video aufgenommen werden soll oder nie ein Video aufgenommen werden soll. Tippen Sie auf Micro SD-Karte, um den belegten und verfügbaren Speicherplatz einzusehen.
Cloud-Speicher (Android) bzw. Cloud-Storage-Service (iOS): nicht unterstützt. Android: Unter Einstellungen können Sie Mitteilungen, Töne und Vibration aktivieren oder deaktivieren. Sie können den Cache leeren sowie die App Ihren Freunden empfehlen oder nach einem App-Update suchen. iOS: unter Einstellungen können Sie den Empfang von Mitteilungen aktivieren oder deaktivieren sowie den Cache leeren und nach einem App-Update suchen.
Seite 14
2. Stellen Sie sicher, dass Sie einen Internetzugriff von Ihrem Router haben. 3. Prüfen Sie, ob Ihr WLAN besondere Einstellungen hat (z.B. in Hotels), wo sie sich über eine Webseite verifizieren müssen, um Zugang zum Internet zu erhalten. Unter diesen Einstellungen funktioniert die Kamera nicht. ...
Seite 17
IPC-790.solar Caméra de surveillance IP solaire avec détecteur de mouvement et vision nocturne Mode d'emploi NX-4377-675...
Seite 18
Affichage LED ......................... 10 Connecter la caméra à l'application ................10 Vidéo en direct ........................ 11 Réglages des fonctions ....................11 Menu Caméra ......................... 12 Notifications ........................12 Menu de l'application ...................... 12 Dépannage ........................13 Caractéristiques techniques ................... 15 Visor-Tech – www.visortech.fr...
Protection du détecteur de mouvement Câble de chargement USB 3 vis 3 chevilles 2 serre-câbles Tournevis Gabarit de perçage Mode d'emploi Accessoire Chargeur secteur USB (non fourni, disponible séparément sur https://www.pearl.fr/) Visor-Tech – www.visortech.fr...
Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. Sous réserve de modification et d'erreur ! Visor-Tech – www.visortech.fr...
à disposition sur le marché d'équipements radioélectriques. Service Qualité Dipl.-Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. . Visor-Tech – www.visortech.fr...
2. LED infrarouges (4 x) 3. Capteur de luminosité 4. Lentille 5. LED de chargement 6. Capteur PIR 7. Touche Reset wifi 8. Port de chargement 9. Bouton On/Off Face arrière : 1. Antenne 2. Panneau solaire 3. Plaque de montage Visor-Tech – www.visortech.fr...
2. Percez 3 trous dans le mur au niveau des cercles désignés par Screw, en veillant à n'endommager aucun câble ou conduit. 3. Insérez 3 chevilles. 4. Placez la plaque de montage contre le mur, en plaçant le côté plat contre le mur. Vissez la plaque solidement au mur. Visor-Tech – www.visortech.fr...
PIR. Déplacez les éléments A, B, C, D et E dans la position souhaitée, afin de réduire la zone de détection du capteur PIR. Caméra Caméra Angle de détection Angle de détection Visor-Tech – www.visortech.fr...
2. Appuyez sur + et sur le symbole de la caméra pour ajouter votre caméra. 3. Appuyez sur OK et vérifiez que la LED wifi clignote en bleu. Appuyez ensuite sur la WiFi LED clignote en bleu (Android) ou Clignote déjà (iOS). Visor-Tech – www.visortech.fr...
Pour consulter le réglage local, appuyez sur Lieu (voir chapitre Menu Caméra). Pour afficher les informations générales sur la caméra ainsi que les informations sur le réseau et sur l'utilisation, appuyez sur Informations sur l'appareil. Visor-Tech – www.visortech.fr...
Menu de l'application Pour effectuer des réglages dans le menu de l'application, appuyez sur Home dans l'écran d'accueil de l'application. Pour passer d'un lieu à l'autre ou en ajouter un nouveau à l'application, appuyez sur Changer de lieu. Visor-Tech – www.visortech.fr...
Dans certains cas (par ex. à l'hôtel), le routeur dispose d'un réglage spécial où l'utilisateur doit s'identifier sur un site Web avant de pouvoir accéder à Internet. La caméra ne fonctione pas avec ce type de réglages. Visor-Tech – www.visortech.fr...
Seite 30
WLAN reset pendant 3 à 5 secondes jusqu'à ce que la LED wifi clignote en bleu. Combien de temps peut-on enregistrer sur la carte microSD ? Avec 10 déclenchements de la caméra par jour, une carte microSD à 16 Go peut être utilisée pendant un an. Visor-Tech – www.visortech.fr...
Angle de champ de la lentille 90°, M12 Diamètre de la lentille 2,8 mm Capteur d'image CMOS Diaphragme F/2.0 Carte mémoire MicroSD intégrée 16 Go Dimensions (largeur x H x P) 180 x 180 x 200 mm Poids 1243 g Visor-Tech – www.visortech.fr...
