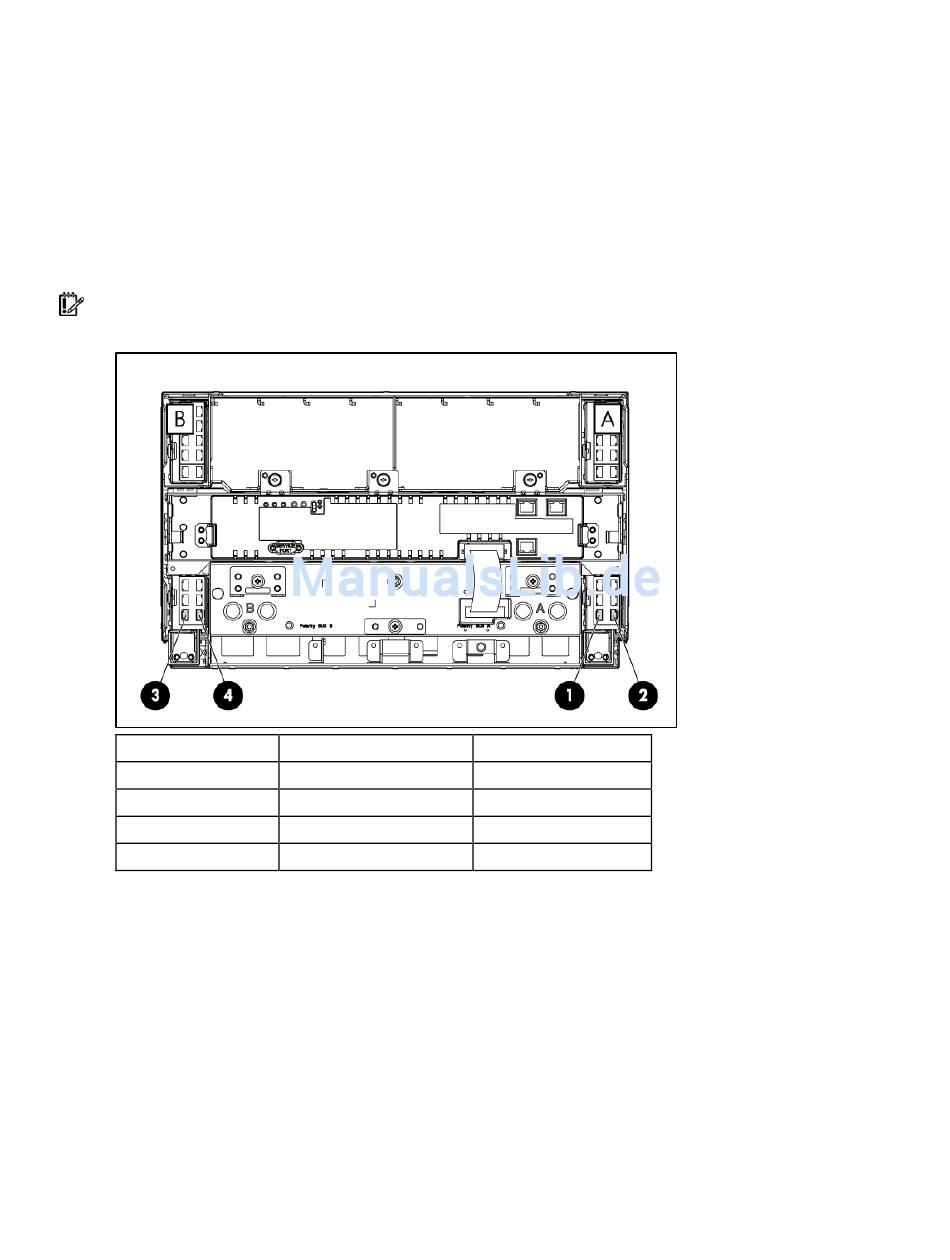

Ethernet Verbindungen über RJ-45-Patch Panels
Ein RJ-45-Patch Panel-Paar stellt sämtliche Ethernet Netzwerkverbindungen für ein Server-Blade-Gehäuse
über zwei Interconnect-Module mit 10 Anschlüssen und zwei Interconnect-Module mit sechs Anschlüssen
zur Verfügung.
Jedes RJ-45-Patch Panel-Paar stellt bis zu vier Netzwerkverbindungen pro Server-Blade-Schacht zur
Verfügung. Ein in Schacht 1 (von vorn gesehen) installierter Server-Blade ist vier Ethernet Anschlüssen der
unteren Reihe zugeordnet. Jeder folgende Server-Blade ist auf ähnliche Weise vier Ethernet Anschlüssen in
der nächsten Anschlussreihe zugeordnet.
Informationen zur Installation von RJ-45-Patch Panels und zu deren technischen Daten finden Sie in der
Dokumentation aus dem Lieferumfang der Interconnect-Option.
WICHTIG: Die NIC-Nummerierung dient nur der Zuordnung. Die tatsächliche NIC-Nummerierung kann je
nach Betriebssystem des Server-Blades unterschiedlich sein.
Nr.
1
2
3
4
*Dieser NIC ist nur verfügbar, wenn eine optionale NIC-Mezzaninkarte installiert ist.
Anschluss
PXE/Daten-NIC
Daten-NIC*
Daten-NIC
Daten-NIC*
Seite
A
A
B
B
Setup 18
