Optionales Zubehör
Die hier aufgeführten Komponenten, Geräte und/oder Anlagen sind als Zube-
hör, passend zur AX-M und AX-P SWR-Serie, durch die EFFEKTA Regeltech-
nik GmbH geprüft und zugelassen.
15.1
Parallel-Erweiterungskarte
Sofern eine Anwendung höhere Leistungen benötigt oder ein Drehstromnetz
gespeist werden soll, erfordert dies die Parallelschaltung mehrerer Wechselrich-
ter. Die AX-Serie unterstützt das Parallelschalten von 2-4 Solarwechselrichtern.
Damit erfolgt, über eine Parallel-Erweiterungskarte, die Synchronisation bzw.
der Strom-Ausgleich aller beteiligten Geräte, welche auch problemlos nachge-
rüstet werden kann. Es ergibt sich die Bereitstellung von jeweils zwei Kommuni-
kations- und Stromausgleichsanschlüssen.

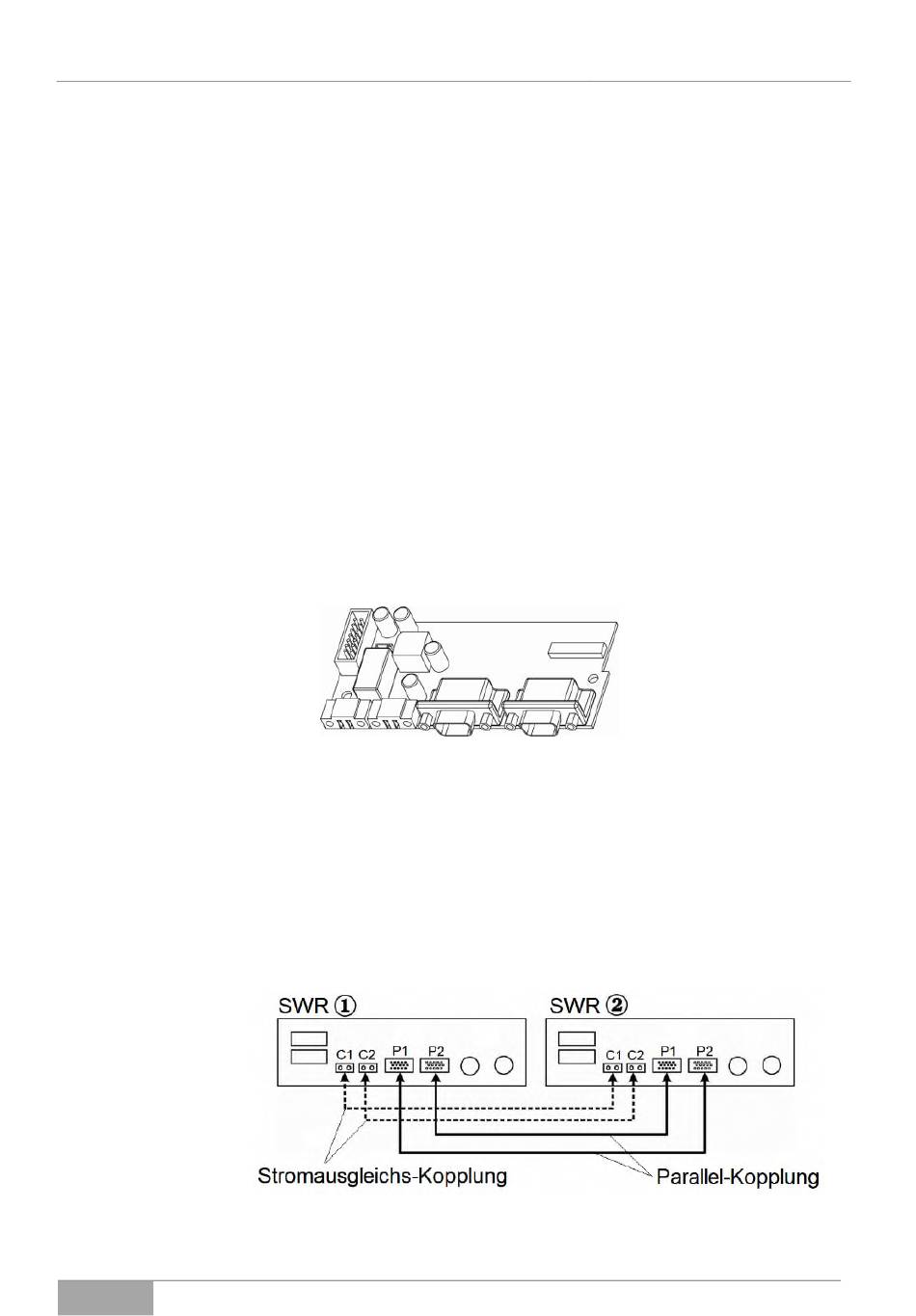

Abb. 15-1 Parallel-Erweiterungskarte (optional Zubehör).
Aus Zuverlässigkeitsgründen wird die Kommunikations-Kopplung innerhalb ei-
ner Ring-Topologie realisiert. Dabei ist es unerheblich ob zwei, drei oder vier
Einrichtungen parallel geschaltet sind. Charakteristisch ist immer die Bildung ei-
ner Ring-Leitung über alle beteiligten SWR-Geräte.
Sehen Sie hierzu und zur Kopplung der Stromausgleichsanschlüsse (C1, C2)
die nachfolgenden Darstellungen. Die Ausgleichsleitungen folgen den Kommu-
nikationsleitungen wie gezeigt:
Abb. 15-2 Signalkopplung bei der Parallelschaltung von zwei SWRs (P1
P1
-> P2
2
AX-Serie
)
1
Lieferumfang / Zubehör
-> P2
1
,
2
77
