SWR AX-M (1 – 5) kVA, AX-P (2 – 3) kVA
Installation und Anschluss
Beim Anschluss von Parallelanlagen ist darauf zu achten, dass ausgehend der
Sammelschienen die Leitungslängen zu allen Wechselrichtern gleich gehalten
werden. Ist dies nicht der Fall werden durch die unterschiedlichen Leitungsver-
luste Spannungs- und Leistungsverzerrungen zwischen den einzelnen Geräten
auftreten.
5.4.1
Parallelanschluss an die Akkubank
Beim Anschluss an die Akkubank ist dafür Sorge zu tragen, dass alle beteiligten
Geräte an der gleichen Akkubank angeschlossen sind. Ist dies nicht zutreffend,
wechselt der Inverter sofort in den Fehlerbetrieb.

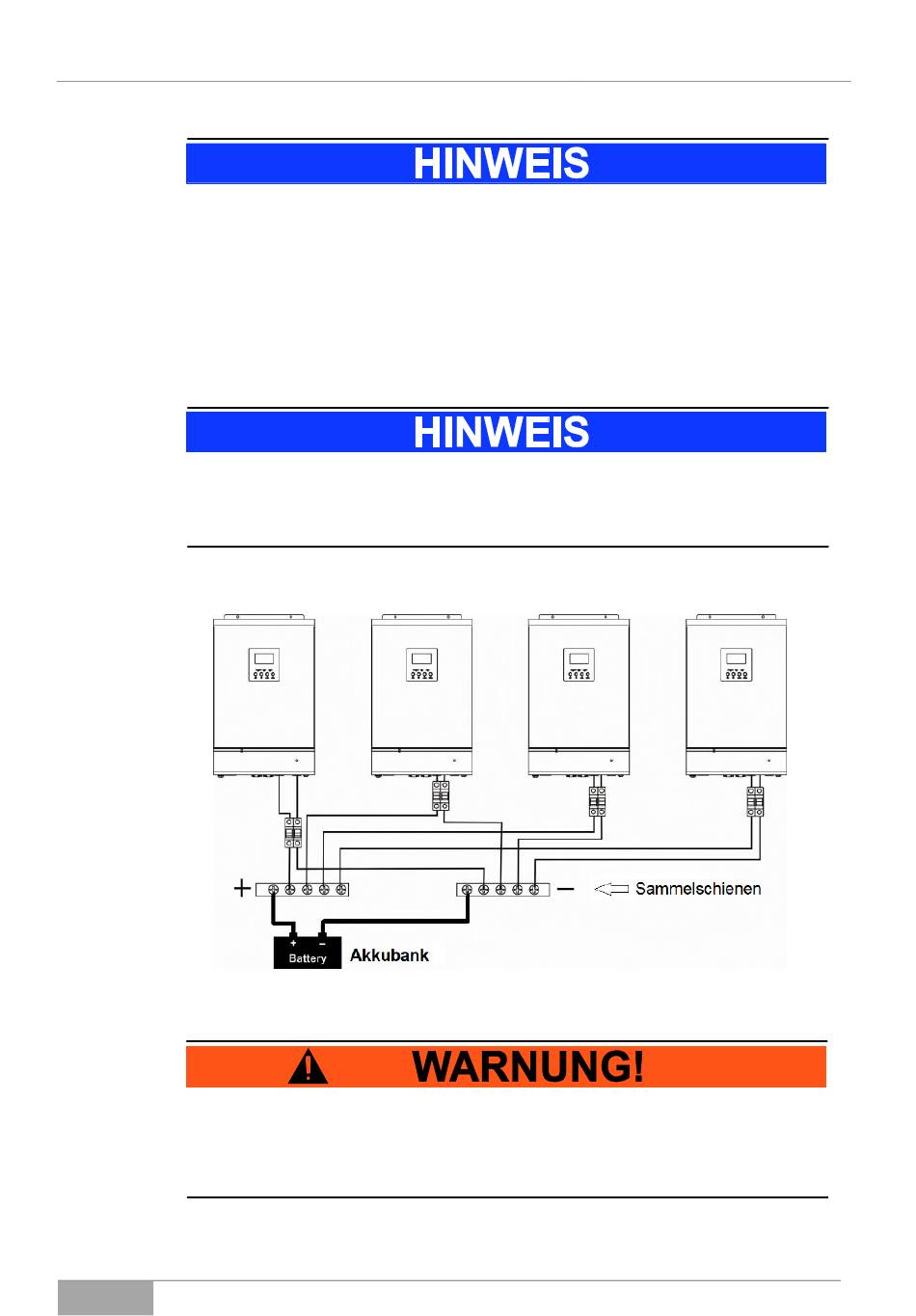

Die nachfolgende Darstellung (Abb. 5-18) zeigt den grundsätzlichen Aufbau:
Abb. 5-18 Akkubankanschluss einer Parallelanlage.
Stellen Sie sicher, dass die Akkubankleitungen von den Akkus zu den Sammel-
schienen richtig dimensioniert und abgesichert sind. In der Regel ist dies der
Fall wenn der Kabelquerschnitt und die Leitungsabsicherung ein Vielfaches der
Einzelabsicherungen ist. In der o.g. Darstellung (Abb. 5-18) wäre dies Faktor 4.
AX-Serie
45
