SWR AX-M (1 – 5) kVA, AX-P (2 – 3) kVA
Stellen Sie sicher, dass Sie die Netz-Versorgung mit dem AC-Eingang (INPUT)
verbunden haben. Achten Sie zusätzlich darauf, dass L und N nicht vertauscht
sind. Der Schutzleiter ist unbedingt anzuschließen.
Zum Anschluss der Verbraucher (Lastnetzwerk) gehen Sie bitte wie folgt vor:

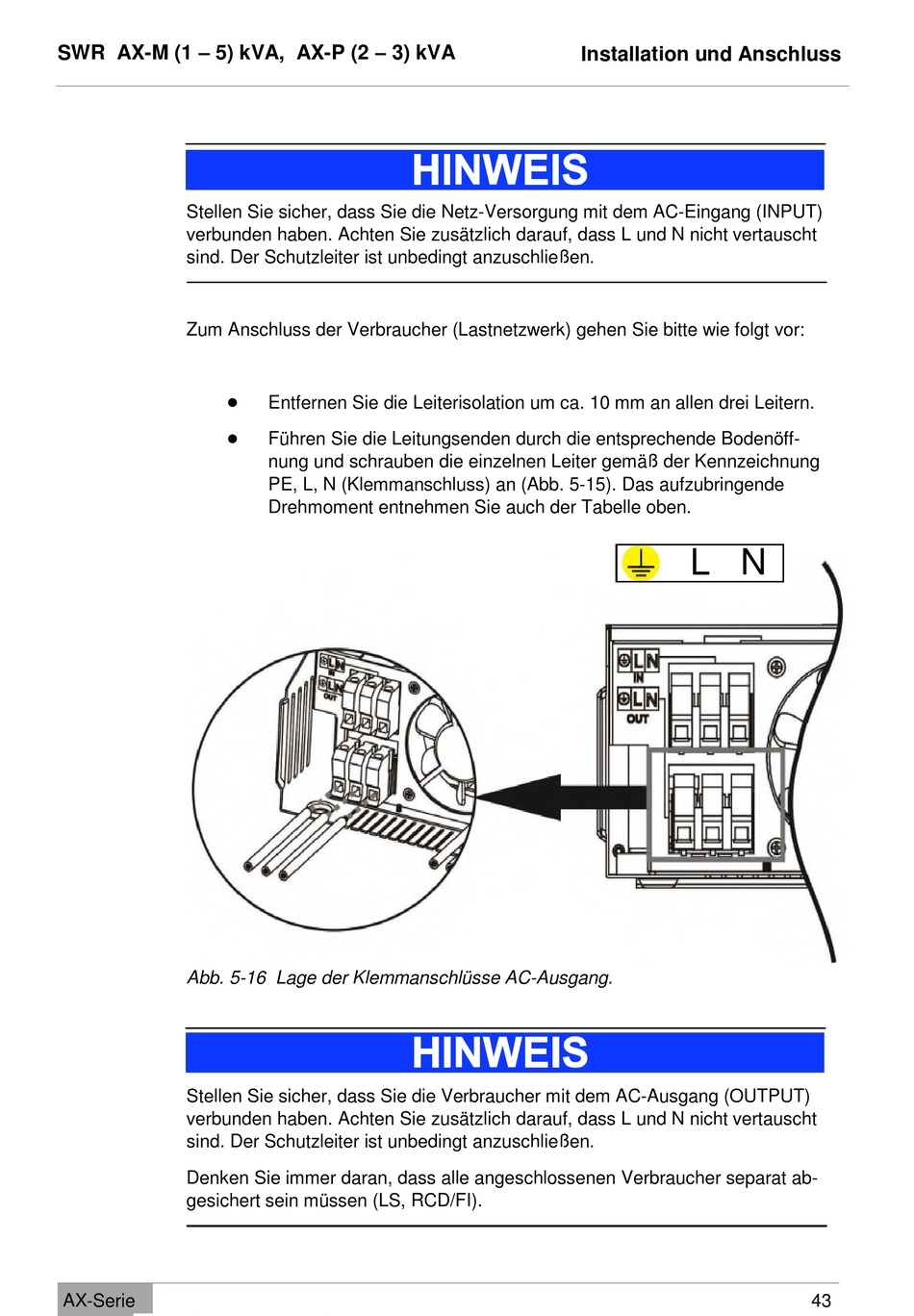

Abb. 5-16 Lage der Klemmanschlüsse AC-Ausgang.
Stellen Sie sicher, dass Sie die Verbraucher mit dem AC-Ausgang (OUTPUT)
verbunden haben. Achten Sie zusätzlich darauf, dass L und N nicht vertauscht
sind. Der Schutzleiter ist unbedingt anzuschließen.
Denken Sie immer daran, dass alle angeschlossenen Verbraucher separat ab-
gesichert sein müssen (LS, RCD/FI).
AX-Serie
Entfernen Sie die Leiterisolation um ca. 10 mm an allen drei Leitern.
Führen Sie die Leitungsenden durch die entsprechende Bodenöff-
nung und schrauben die einzelnen Leiter gemäß der Kennzeichnung
PE, L, N (Klemmanschluss) an (Abb. 5-15). Das aufzubringende
Drehmoment entnehmen Sie auch der Tabelle oben.
Installation und Anschluss
L N
43
