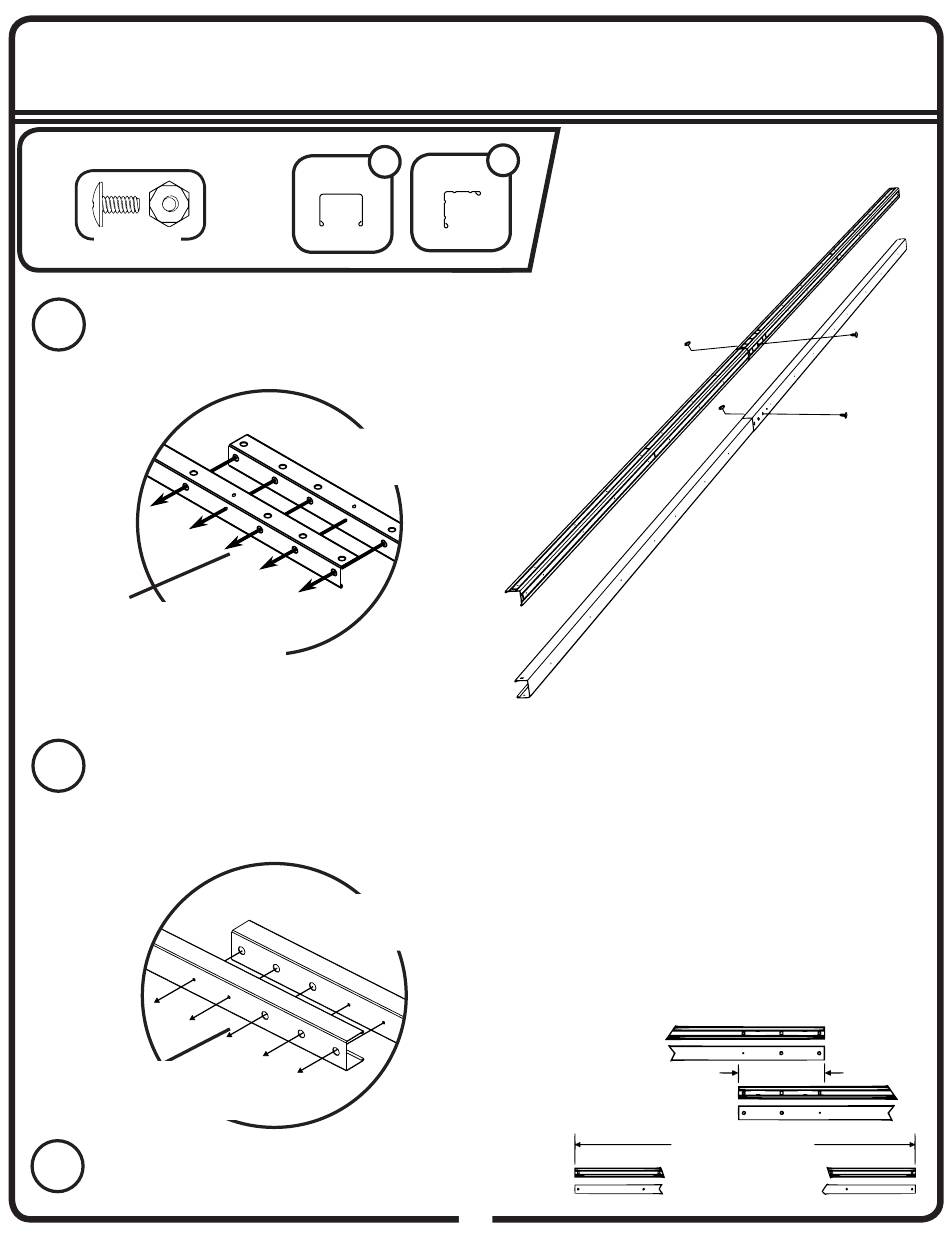

Schritt 2: Wandrahmen
Für diese Seite brauchen Sie:
SB
(MENGE: 2)
1
Legen Sie zwei (2) Rückwandwinkel wie gezeigt aufeinander,
sodass fünf (5) Löcher fl uchten. Stecken Sie eine (1) sandbeige
Maschinenschraube und Mutter durch das mittlere Loch.
Legen Sie das vormontierte Teil für Schritt 10 beiseite.
Maschinenschraube mit Mutter
nur durch das mittlere Loch
stecken.
2
Legen Sie zwei (2) Rückwandverstrebungen wie gezeigt
aufeinander, sodass fünf (5) Löcher fl uchten. Stecken Sie eine (1)
sandbeige Maschinenschraube und Mutter durch das mittlereo
Loch. Legen Sie das vormontierte Teil für Schritt 13 beiseite.
Maschinenschraube mit Mutter
nur durch das mittlere Loch
stecken.
3
Vergewissern Sie sich, dass diese Bauteile nach der
Vormontage jeweils 94 5/8" (240,3 cm) lang sind.
2
9924
6615
Teile so aufeinander
legen, dass fünf (5)
Löcher fl uchten.
9924
Teile so aufeinander
legen, dass fünf (5)
Löcher fl uchten.
2
6615
6615
6 1/8" (15,6 cm)
14
6615
9924
Überlappung
94 5/8" ( 240,3 cm)
Länge nach Montage
GE-14AH
9924
