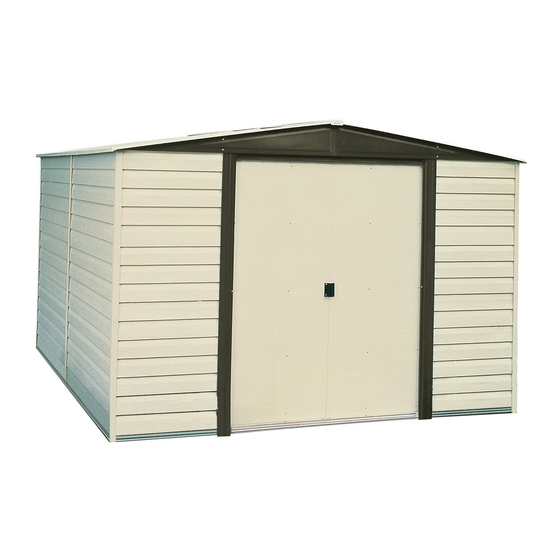

- Seite 1 Gerätehaus TK01 Modell Nr. VD1012-D1 697.68619-A1 Der größte Hersteller von Unterstellgebäuden weltweit 714561207 MONTAGEANLEITUNG DES Gerätehauses-DIE MONTAGE IST EINFACH...
-
Seite 2: Bevor Sie Anfangen
BEVOR SIE ANFANGEN KA02 AUFBAUANLEITUNG Bevor Sie mit der Montage beginnen, lesen Sie sich diese Montageanleitung sorgfältig durch. Die Montage ist einfach. Folgen Sie dieser Montageanleitung schrittweise. ACHTUNG DAS GERÄTEHAUS SOLLTE MÖGLICHST AN EINER WINDGESCHÜTZTEN STELLE UND NICHT BEI STÜRMISCHEM WETTER AUFGESTELLT WERDEN. ES IST GEFÄHRLICH, EIN TEILWEISE MONTIERTES HAUS STEHEN ZU LASSEN. -
Seite 3: Planen Sie Voraus
PLANEN SIE VORAUS KA03 BEVOR SIE MIT DER MONTAGE BEGINNEN Suchen Sie sich einen trockenen und möglichst windstillen Tag aus. Beginnen Sie mit der Montage rechtzeitig. Lassen Sie ein unfertiges Haus nicht über Nacht stehen. VORSICHT bei feuchtem oder schlammigen Untergrund. Bauen Sie das Haus zu zweit oder zu mehreren auf, denn mit Teamwork geht alles leichter. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE KA04 •Benutzen Sie Arbeitshandschuhe. Einige Teile •Seien Sie besonders vorsichtig, wenn Sie können scharfkantig sein. Elektrowerkzeug benutzen. sichere Kante scharfe Kante scharfe Kante sichere Kante •Versuchen Sie auf keinen Fall ein Gerätehaus •Halten Sie Kinder und Haustiere vom aufzubauen, wenn Teile fehlen sollten. Denn ein Montageplatz fern. -
Seite 5: Wartung Und Pflege
WARTUNG UND PFLEGE KA05 DACH Halten Sie das Dach frei von Laub und Schnee. Eine hohe Schneelast auf dem Dach kann das Gerätehaus beschädigen und unsicher machen. In Gegenden, in denen extrem viel Schnee fällt und bei Gerätehäusern, die im Winter selten oder schlecht zu erreichen sind, empfehlen wir, den Dachfirst zusätzlich mit Kanthölzern abzustützen. - Seite 6 MÖGLICHKEIT 1: ARROW BODENRAHMEN-BAUSATZ: (Bestellnr. FB1014-A oder 68387-A) Dieser einfache Bausatz von Arrow enthält die beste Basis für Ihren Lagerschuppen. Gelagerte Gegenstände kommen so nicht mit dem Boden in Berührung. Dieser Bausatz sollte wie folgt verwendet werden: A. Zur Unterstützung eines Sperrholzbodens. B.
-
Seite 7: Zubehörbeutel
Dachträgerwinkel (4) U-Scheiben (280) (Schraubenbeutel) Türgriff (2) 66183 67468 66769 66382 EckabschluB Firstblende (2) Türgleiter (4) untere Türführung (4) (2 rechts + 2 links) (Arrow Logo) 65020 65958 6228 U-Scheiben (14) 67545 Schrauben (14) Laufschienenträger (2) (Schraubenbeutel) Dichtungsband (1) (Schraubenbeutel) - Seite 8 Stückliste TK08 Anzahl Check- Abb. Nr. Teil-Nr. Bezeichnung in Karton Liste 9365 Paneelschienen, vorne 5287 Mittelpfosten 5288 Eckpfosten 6000 Giebel, rechts 6001 Giebel, links 6287 Seitenpaneel 6529 Dachpaneel 6640 Dachpaneel, rechts 6641 Dachpaneel, links 7311 Türpfosten 10501 horiz. Türversteifung 8641 vertik.
- Seite 9 MONTAGE NACH NUMMERN TK09...
-
Seite 10: Hierzu Benötigen Sie Folgende Teile
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 8934 Rampe (1) ● ● ● ● ● 9367 Bodenrahmen, vorne (2) Schritt 1 Vormontage der ● ● ● ● ● 8936 Bodenrahmen, hinten (2) ● ● ● ● ● 10392 Bodenrahmen, Seite (4) Bodenrahmengruppen TC10 Der vordere Bodenrahmen besteht... -
Seite 11: Vormontage Der Rahmengruppen
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 10396 Dachrahmen, hinten (2) Schritt 2 ● ● ● ● ● 10395 Dachrahmen, Seite (4) Vormontage der Rahmengruppen TI11 Die Teile für den Hauptrahmen versteifen die Wände. Diese Teile werden später an der Oberkante der Seitenwände und der Rückwand montiert. -
Seite 12: Vormontage Der Dachträger
● Hierzu benötigen Sie folgende Teile ● Schritt 3 ● ● ● ● ● 10397 Dachträger (8) Vormontage der Dachträger TC12 Die Dachträger verbinden die zwei Giebel und tragen die Dachpaneele. Der Hauptdachträger besteht aus vier 10397 Teilen, die sich in der Mitte überlagern. -
Seite 13: Montage Für Türlaufschiene
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6403 Türlaufschienenlasche (1) Schritt 4 Montage für Türlaufschiene ● ● ● ● ● 9366 Türlaufschiene (2) TC13 HINWEIS: Türlaufschienenlasche (lackiertes Teil) Die Türlaufschiene trägt die Schiebetüren und verleiht der vorderen Wand Stabilität. - Seite 14 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● vordere Bodengruppe (1) Schritt 5 ● ● ● ● ● seitl. Bodengruppe (2) Bodenrahmen ● ● ● ● ● hintere Bodengruppe (1) TC14 HINTEN RECHT 10392 Setzen Sie die vormontierten Bodenrahmenteile auf das Funda- SCHRITT ment.
- Seite 15 ● Hierzu benötigen Sie folgende Teile ● Schritt 6 ● ● ● ● ● 5288 Eckpfosten (4) Eckpfosten TI15 WICHTIGER HINWEIS Von diesem Punkt der Montage an brauchen Sie Stunden und mehr als eine Person. Fahren Sie an dieser Stelle mit der Montage nicht fort, wenn nicht genügend Zeit vorhanden ist, um das Hinten...
- Seite 16 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● Türlaufschiene (1) Schritt 7 ● ● ● ● ● Dachrahmengruppe, hinten (1) Obere Rahmen ● ● ● ● ● Dachrahmengruppe, seite (2) TI16 Der obere Dachrahmen verleiht den Seitenteilen Stabilität und dient gleichzeitig zur Befestigung der Giebelteile, die wiederum das Dach...
- Seite 17 ● Hierzu benötigen Sie folgende Teile ● Schritt 8 ● ● ● ● ● 5287 Mittelpfosten (3) Mittelpfosten TI17 Die Mittelpfosten stützen die Wände. Den Mittelpfosten in der Mitte der hinteren Wand selbstschneidenden Schrauben mit dem Bodenrahmen und mit 2 selbstschneidenden Schrauben und Muttern mit dem Türpfosten verschrauben.
- Seite 18 ● Hierzu benötigen Sie folgende Teile ● Schritt 9 ● ● ● ● ● 7311 Türpfosten (2) Türpfosten TI18 Die Türpfosten verleihen der Türöffnung Stabilität und attraktives Aussehen. Das obere Ende der Türpfosten mit der Türlaufschiene mit zwei selbstschneidenden Schrauben verschrauben.
-
Seite 19: Seitenstreben/Vordere Paneelschienen
● Hierzu benötigen Sie folgende Teile ● Schritt 10 ● ● ● ● ● 9344 Seitenstreben (10) Seitenstreben/Vordere ● ● ● ● ● 9365 Paneelschienen, vorne (2) Paneelschienen TI19 Die Seitenstreben dienen zur Befestigung der Seitenpaneele. Hinten jeweils eine Seitenstrebe zwischen Eckpfosten Mittelpfosten am Dachrahmen von... - Seite 20 ● Hierzu benötigen Sie folgende Teile ● Schritt 11 ● ● ● ● ● 6287 Seitenpaneel (12) Seitenpaneele TI20 Die Paneele mit U-Scheiben verschrauben. Das Seitenpaneel wie abgebildet in die Paneelschienen an den Eckpfosten schieben. Das Paneel SCHRITT muß mit der flachen Kante nach oben und mit der abgewinkelten Kante nach unten zeigen.
-
Seite 21: Paneele Hinten Und Vorne
● Hierzu benötigen Sie folgende Teile ● Schritt 12 ● ● ● ● ● 8736 Paneel, hinten (6) ● ● ● ● ● 8737 Paneel, vorne (6) Paneele hinten und vorne TI21 SCHRITT SCHRITT Obere Mitte des Schieben Sie die hinteren Paneele Ietzten Paneels mit in die Paneelschienen der Eck- und dem Dachrahmen... -
Seite 22: Montage Der Giebel
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6000 Giebel, rechts (2) Schritt 13 ● ● ● ● ● 6001 Giebel, links (2) Montage der Giebel ● ● ● ● ● 5971 Dachträgerwinkel (4) TI22 Die Giebel gehören auf die Frontund Rückseite und tragen die Dachträger. - Seite 23 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● linke Giebelgruppen (2) Schritt 14 ● ● ● ● ● rechte Giebelgruppen (2) Giebel/Winkel ● ● ● ● ● 6635 Dachträgerwinkel (2) TI23 Einen rechten und einen linken Giebel anheben und unter dem Dachrahmen an der Ecke mit selbstschn.
- Seite 24 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● Dachträger einzein (2) Schritt 15 ● ● ● ● ● Dachträger, doppelt (1) Dachträger TI24 Die zwei Hälften des doppelten Dachträgers spreizen und den Dachträger an den Dachträgerwinkel des vorderen Giebels schrauben.
- Seite 25 ● Hierzu benötigen Sie folgende Teile ● Schritt 16 ● ● ● ● ● 6640 Dachpaneel, rechts (1) Rechtes Dachpaneel TI25 Die Dachpaneele werden am besten mit einer Stufenleiter montiert. Beginnen Sie mit der Installation der Dachpaneele auf der hinteren, rechten Seite.
- Seite 26 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6641 Dachpaneel, links (1) Schritt 17 ● ● ● ● ● 6529 Dachpaneel (2) Dachmontage ● ● ● ● ● 6869 Firstabdeckung (1) TI26 Schrauben zum Ein linkes Dachpaneel an der Dachträger linken, hinteren...
- Seite 27 ● ● ● ● ● 6868 Firstabdeckung (1) ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6529 Dachpaneel (4) Schritt 18 ● ● ● ● ● 6641 Dachpaneel, links (1) Dachmontage ● ● ● ● ● 6869 Firstabdeckung (1) ●...
- Seite 28 ● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 6015 Dachrand, seitlich (4) Schritt 19 Dachränder ● ● ● ● ● 6014 Dachrand, seitlich (2) TI28 Die seitlichen Dachränder mit Schrauben an jeder Paneelüberlap- pung am unteren Ende der Dachpaneele befestigen.
-
Seite 29: Montage Der Türen
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● 67731 Wabenpaneel (2) ● ● ● ● ● 10493 Rechte und linke Türen (2) Schritt 20 Montage der Türen ● ● ● ● ● 10501 horiz. Türversteifung (4) ●... -
Seite 30: Montage Der Türen Und Justierung
● Hierzu benötigen Sie folgende Teile ● ● ● ● ● ● recht Türgruppe (1) Schritt 21 ● ● ● ● ● linke Türgruppe (1) Montage der Türen und Justierung TK30 horiz. Türversteifung Giebel Türlaufschiene Türgleiter Vom Gebäudeinneren setzen Sie die Unterseite der rechten Türgruppe (links, wenn Sie im Gebäude sind) SCHRITT... -
Seite 31: Einige Tatsachen Zum Themz Rost
EINIGE TATSACHEN ZUM THEMZ ROST TI31 Rostbildung lst ein natürlicher Oxydationsvorgang, der auftritt, wenn unbehandeltes Metall Feuchtigkeit ausgesetzt ist. Zu den Problemzonen gehören Bohrungen für Schrauben, unbearbeitete Kanten oder Kratzer und Scharten im Schutzanstrich, die beim normalen Zusammenbauen, Handhaben und Gebrauch entstehen. Die Rostentwicklung läßt sich vermeiden oder beim Auftreten so schnell wie möglich aufhalten, wenn man diese normalen rostanfälligen...
