7-20 Compaq Smart Array 532 Controller Benutzerhandbuch
5. Klicken Sie auf die Schaltfläche Done (Fertig), um zum Haupt-
konfigurationsbildschirm zurückzukehren.
Die logische Konfigurationsansicht muss jetzt der folgenden Abbildung
ähneln.

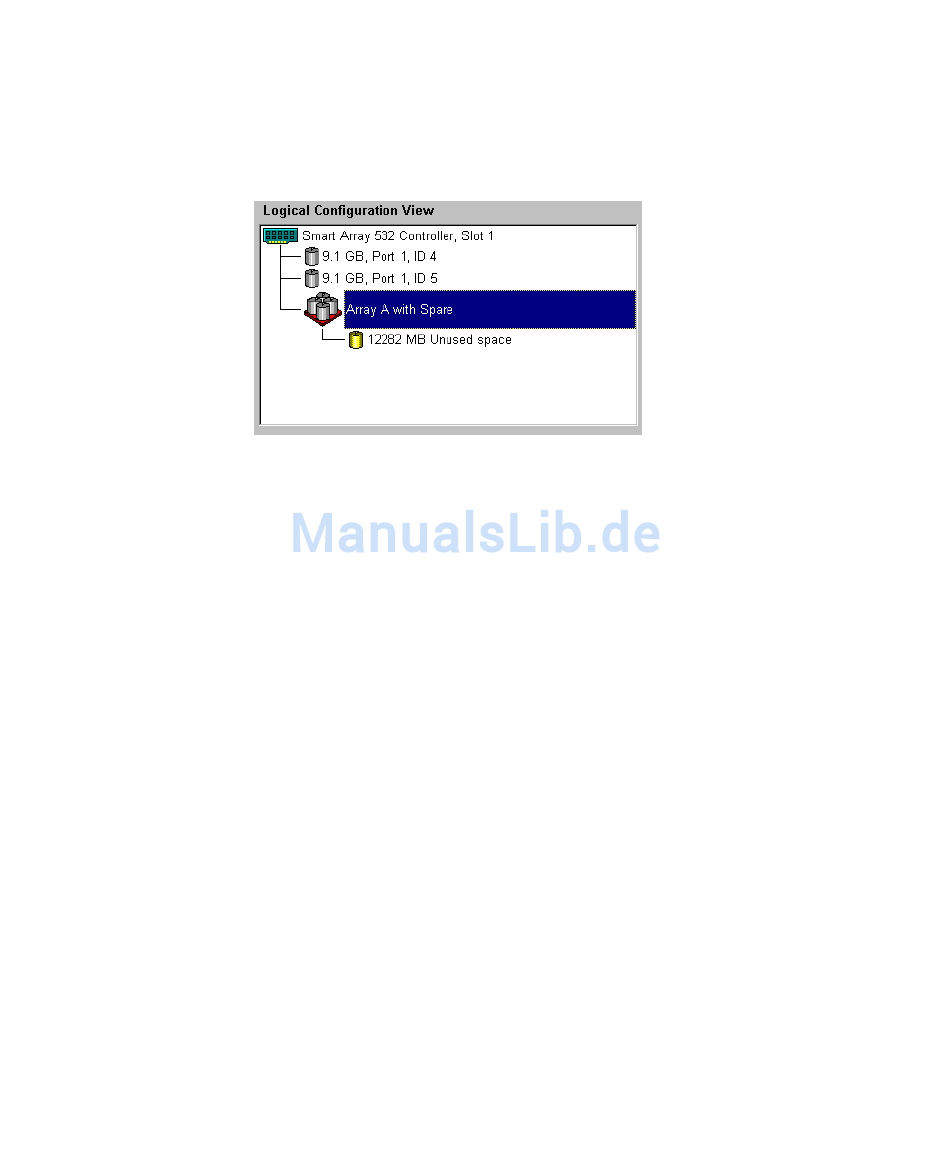

Abbildung 7-16. Beispiel-Array – Logische Konfigurationsansicht mit
einem Array
6. Wählen Sie das Controller-Symbol aus, und klicken Sie dann auf die
Schaltfläche Create Array (Array erstellen), um Array B zu erstellen.
7. Wiederholen Sie die vorhergehenden Schritte, um die beiden 9,1-GB-
Laufwerke Array B zuzuweisen.
8. Klicken Sie auf die Schaltfläche Done (Fertig), um zum Haupt-
konfigurationsbildschirm zurückzukehren.
In diesem Beispiel wurden beide Arrays mit Laufwerken erstellt, die an
denselben SCSI-Port angeschlossen sind. Sie können eine höhere Leistung
erzielen, indem Sie Laufwerke an unterschiedlichen Ports auswählen, wenn
die entsprechenden Laufwerke vor dem Start von ACU an die entsprechenden
Ports angeschlossen wurden.
Schritt 3: Erstellen logischer Laufwerke auf
physischen Laufwerken im Array
1. Wählen Sie in der logischen Konfigurationsansicht das Symbol
Array A oder das Symbol Unused Space (Unbelegter Speicher) unter
Array A.
2. Klicken Sie im Gruppenfeld Array auf die Schaltfläche Create Logical
Drive (Logisches Laufwerk erstellen).
3. Markieren Sie das Kontrollkästchen RAID 5.
4. Klicken Sie auf das Optionsfeld Enable Array Accelerator (Array-
Beschleuniger aktivieren).
