Controller-Auswahlliste
Dieses Listenfeld enthält die im System installierten Controller. Sobald Sie
einen Controller auswählen, werden die Daten der Laufwerke und Arrays, die
an diesen Controller angeschlossen sind, im Konfigurationsansichtsfenster
angezeigt.

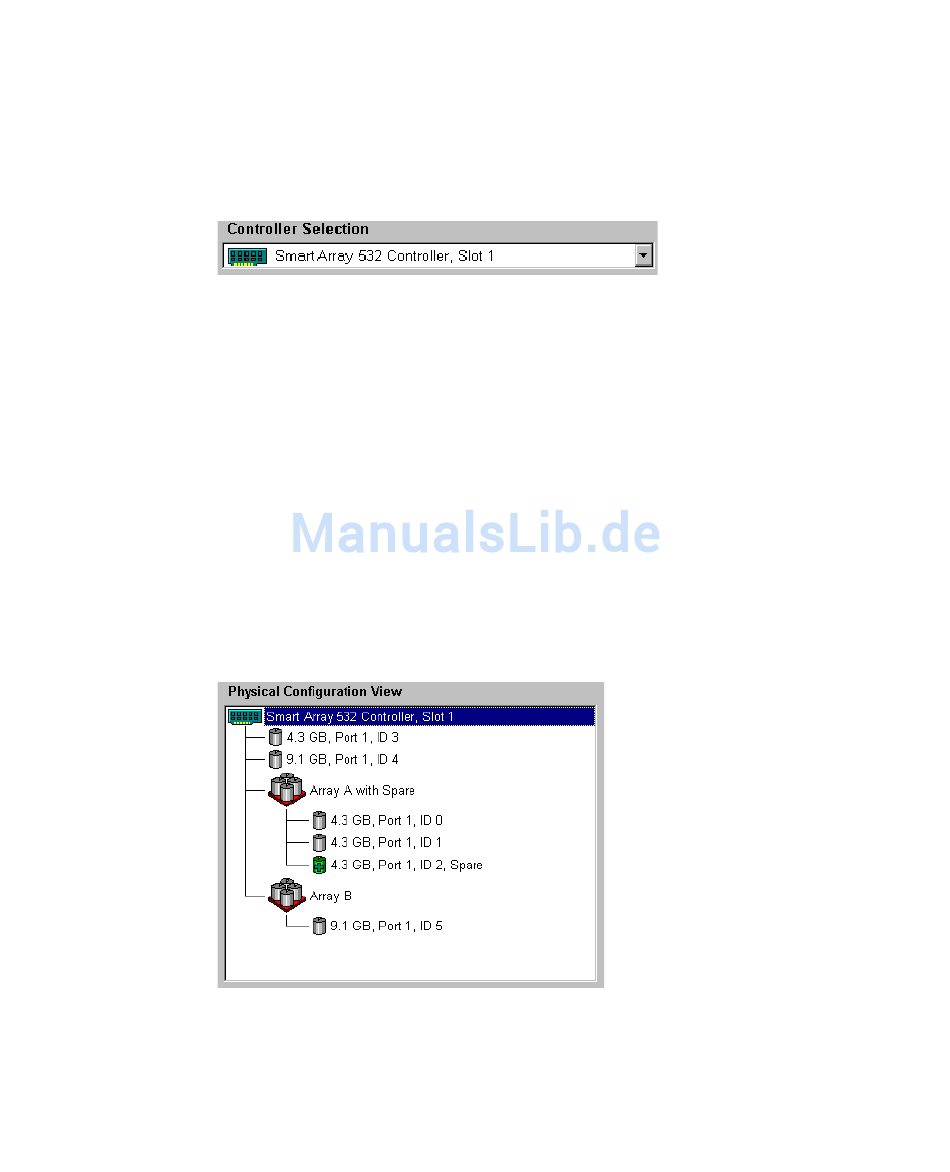

Abbildung 7-3. Listenfeld Controller Selection (Controller-Auswahl)
Physische/Logische Konfigurationsansicht
Die physische bzw. logische Konfigurationsansicht zeigt alle Laufwerke und
Arrays, die für den Controller konfiguriert sind, der im Listenfeld Controller
Selection (Controller-Auswahl) ausgewählt wurde.
Mit den Optionsfeldern im Gruppenfeld Drive View (Laufwerksansicht) unter
der Konfigurationsansicht können Sie zwischen der physischen und der
logischen Ansicht umschalten.
Abbildung 7-4 zeigt die physische Konfigurationsansicht eines Smart
Array 532 Controllers in Steckplatz 1. An den Controller sind zwei Arrays und
zwei nicht zugeordnete Laufwerke angeschlossen. Darüber hinaus werden die
physischen Laufwerke in den Arrays angezeigt, einschließlich der
Ersatzlaufwerke.
Abbildung 7-4. Physische Konfigurationsansicht
HINWEIS: Die Auswahl eines Eintrags in der Konfigurationsansicht führt dazu, dass die
LEDs des entsprechenden Festplattenlaufwerks blinken. Diese Funktion erleichtert das
Identifizieren aller physischen Laufwerke in einem Array oder logischen Laufwerk, aller
Laufwerke an einem Controller oder eines bestimmten physischen Laufwerks.
Konfigurieren des Arrays 7-7
