b. Verbinden Sie den internen Port des Smart Array 532 Controllers
mit den Nicht-Hot-Plug-Festplattenlaufwerken über das SCSI-
Mehrgerätekabel. Das Mehrgerätekabel befindet sich
möglicherweise im Lieferumfang des Servers. Falls zusätzliche
Kabel benötigt werden, bestellen Sie das Kabel-Options-Kit mit der
Teilenummer 166389-B21. Dieses Kabel ist auch als SCSI-
Terminierung für Wide Ultra3- oder Wide Ultra2-Laufwerke
geeignet.
Weitere Informationen finden Sie in Anhang E, „Installieren und Austauschen
von Festplattenlaufwerken".
Externe Verkabelung bei Compaq Servern
Alle Compaq Erweiterungseinheiten werden mit externen SCSI-Kabeln
geliefert. Prüfen Sie den Anschlusstyp der Erweiterungseinheit, um den
erforderlichen Kabeltyp zu ermitteln. Nähere Informationen dazu finden Sie in
Abbildung 5-2 und Tabelle 5-1.
1

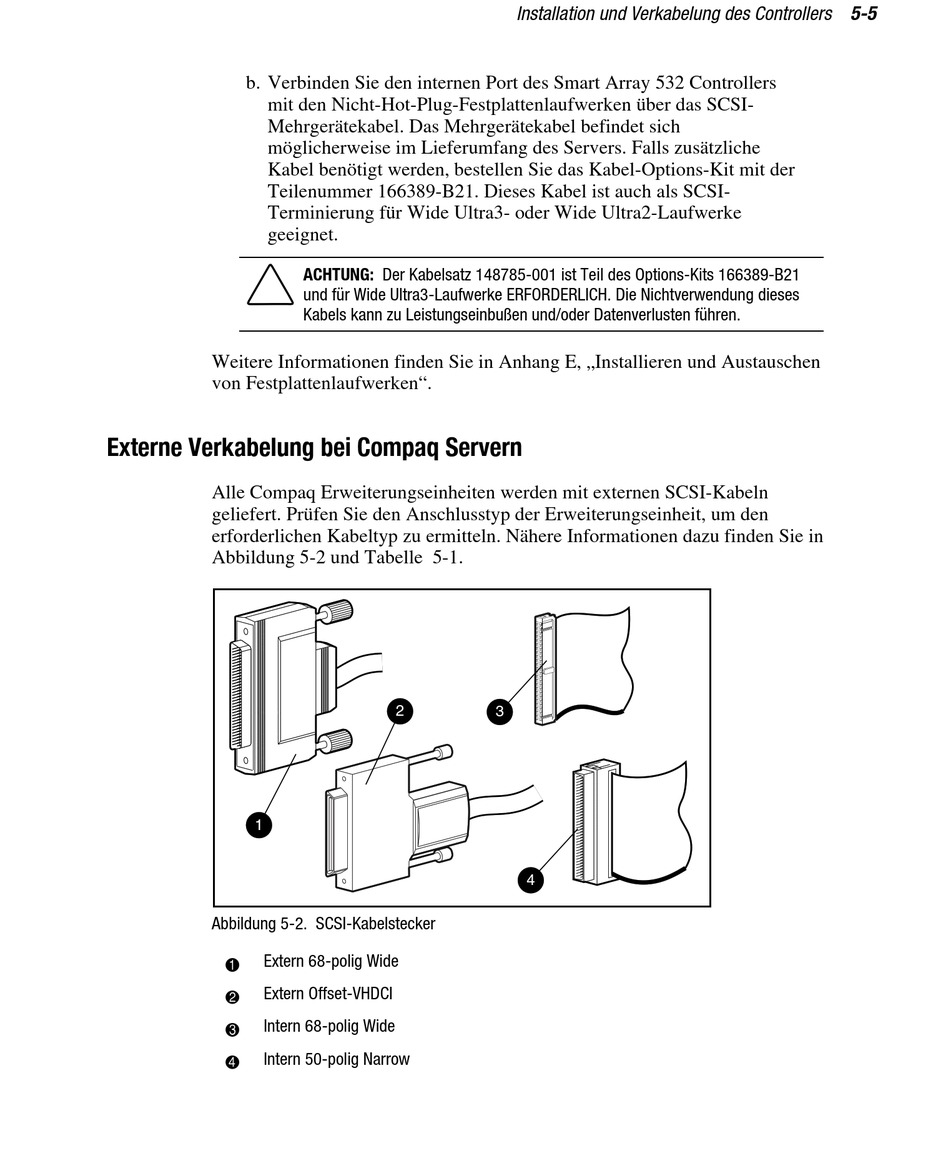

Abbildung 5-2. SCSI-Kabelstecker
Extern 68-polig Wide
1
Extern Offset-VHDCI
2
Intern 68-polig Wide
3
Intern 50-polig Narrow
4
ACHTUNG: Der Kabelsatz 148785-001 ist Teil des Options-Kits 166389-B21
und für Wide Ultra3-Laufwerke ERFORDERLICH. Die Nichtverwendung dieses
Kabels kann zu Leistungseinbußen und/oder Datenverlusten führen.
2
Installation und Verkabelung des Controllers 5-5
