3. Drücken Sie den Smart Array 532 Controller vorsichtig in den
Steckplatz, bis die Kontakte an der Kante der Platine vollständig in dem
Anschluss auf der Systemplatine sitzen.

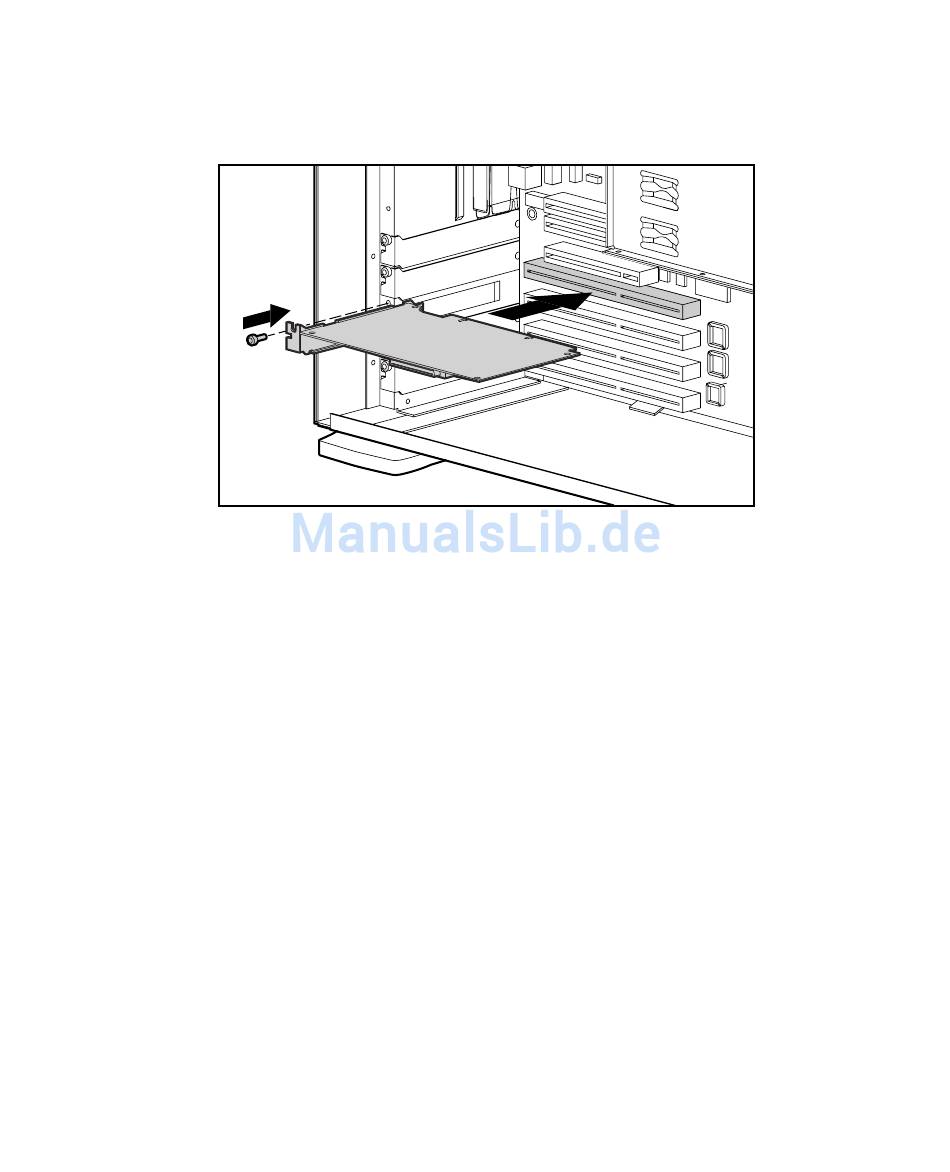

Abbildung 5-1. Installieren eines Smart Array 532 Controllers in einem
HINWEIS: Ihr Server kann etwas anders als der abgebildete aussehen.
4. Sichern Sie die Platine mit der Befestigungsschraube oder der Hot-Plug-
Verriegelung.
5. Schließen Sie alle erforderlichen Kabel für interne Speichergeräte und
externe Erweiterungseinheiten an. Beachten Sie hierzu die Anleitungen
im folgenden Abschnitt.
Verkabelungsinformationen
Der Smart Array 532 besitzt zwei SCSI-Anschlüsse. Ein Anschluss kann für
externe Speichergeräte, der andere für interne Festplattenlaufwerke im Server
genutzt werden. Die beiden Anschlüsse können gleichzeitig verwendet
werden. Jeder Anschluss unterstützt bis zu 14 Laufwerke.
Alle an einen der Anschlüsse angeschlossene Peripheriegeräte müssen eine
eindeutige SCSI-ID zwischen 0 und 15 aufweisen (die ID 7 ist für den
Controller reserviert). Die SCSI-ID bestimmt die Priorität des Geräts beim
Zugriff auf den SCSI-Bus.
Compaq Server
Installation und Verkabelung des Controllers 5-3
