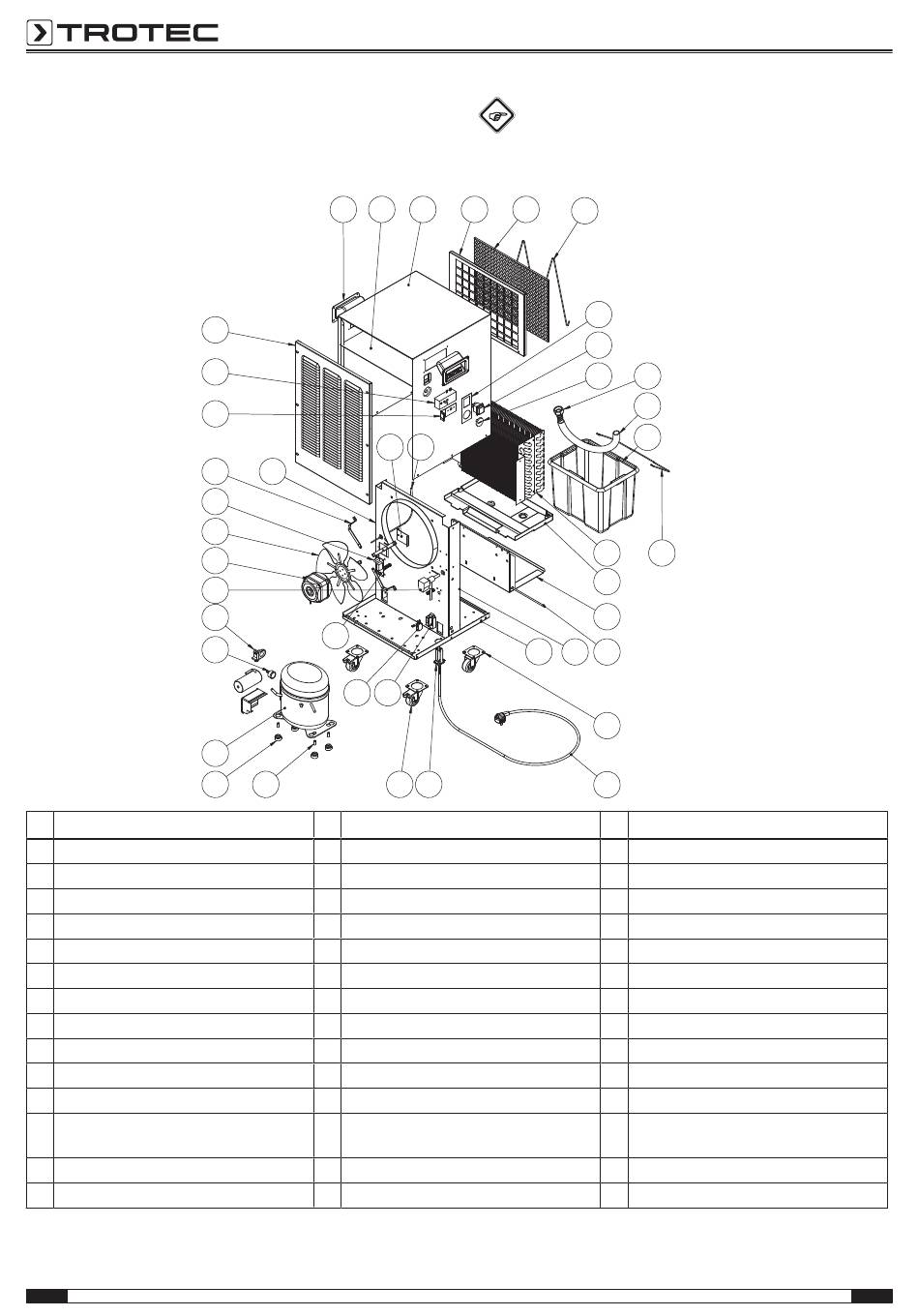

Ersatzteilübersicht und Ersatzteilliste TTK 140 S
Nr. Ersatzteil
1 structural element for Ø 250 fan
2 baseplate
3 air outlet ventilation grid
4 air inlet ventilation grid
5 motor fan brackets
6 PVC hood
7 water tank base plate
8 condensates' water pan
9 grip
10 spinning castor with brake
11 loose spinning castor
12 combined power switch, tank full warning
lamp, silicon cover
13 defrosting system solenoid valve
14 compressor's overload protection
18
9 39
3
35
36
5 1
24
21
22
13
19
37
14
30 29
20
17 16
Nr. Ersatzteil
16 compressor's metallic bushing
17 compressor's rubber grommet
19 compressor's relay
20 R-407C compressor
21 Ø 254 aluminium sucking fan blade
22 16 W output electric motor fan
23 finned pack condensing & evaporating coil 37 full tank helical springs
24 electronic printed circuit board
25 ABS hygrostat adjusting knob
26 control panel sticker
27 air filter
28 filter support
29 ABS full tank micro switch protection case 44 water tank's bail handle
30 full tank micro switch
Luftentfeuchter TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S
Info
Die Positionsnummern der Ersatzteile unterscheiden
sich von den in der Betriebsanleitung verwendeten
Positionsnummern der Bauteile.
6 4 27
42 43
2
10 33
28
26
12
25 41
40
32
23 44
8
7
1 31
11
34
Nr. Ersatzteil
31 tank base plate shaft
32 5 1/4 l PP water tank
33 cable gland and electric terminal block
34 supply cable
35 mechanical hygrostat
36 hygrostat support
39 top hood thermic isolating adhesive foam
40 3/8" water hose, 0.45 m length
41 threaded hose connector for 3/4" hose
42 hour counter gap cover
43 defrosting system temperature probe
