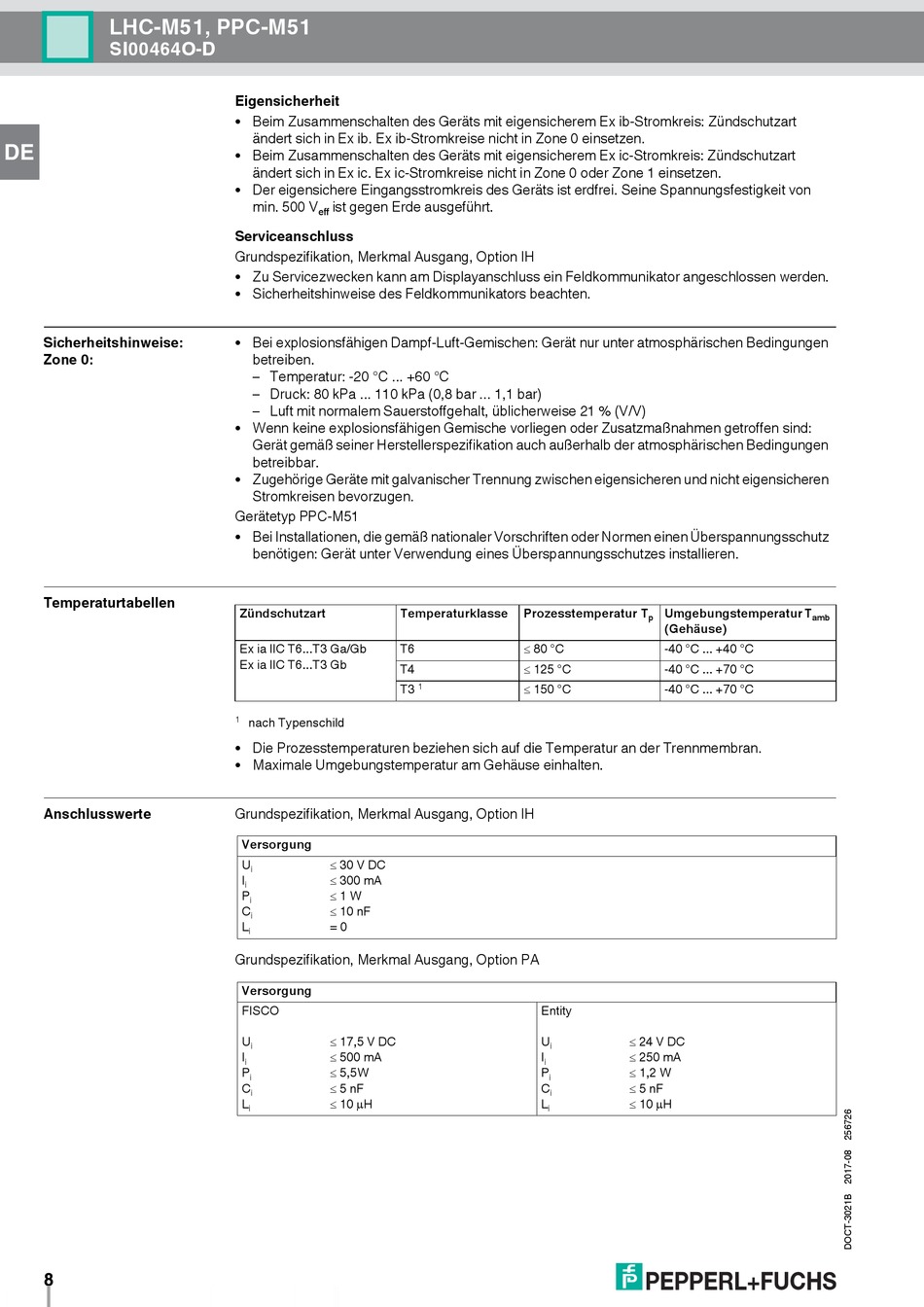

Pepperl+Fuchs LHC-M51 Betriebsanleitung Seite 8

LHC-M51, PPC-M51
SI00464O-D
DE
Sicherheitshinweise:
Zone 0:
Temperaturtabellen
Anschlusswerte
8
Eigensicherheit
• Beim Zusammenschalten des Geräts mit eigensicherem Ex ib-Stromkreis: Zündschutzart
ändert sich in Ex ib. Ex ib-Stromkreise nicht in Zone 0 einsetzen.
• Beim Zusammenschalten des Geräts mit eigensicherem Ex ic-Stromkreis: Zündschutzart
ändert sich in Ex ic. Ex ic-Stromkreise nicht in Zone 0 oder Zone 1 einsetzen.
• Der eigensichere Eingangsstromkreis des Geräts ist erdfrei. Seine Spannungsfestigkeit von
min. 500 V ist gegen Erde ausgeführt.
eff
Serviceanschluss
Grundspezifikation, Merkmal Ausgang, Option IH
• Zu Servicezwecken kann am Displayanschluss ein Feldkommunikator angeschlossen werden.
• Sicherheitshinweise des Feldkommunikators beachten.
• Bei explosionsfähigen Dampf-Luft-Gemischen: Gerät nur unter atmosphärischen Bedingungen
betreiben.
– Temperatur: -20 °C ... +60 °C
– Druck: 80 kPa ... 110 kPa (0,8 bar ... 1,1 bar)
– Luft mit normalem Sauerstoffgehalt, üblicherweise 21 % (V/V)
• Wenn keine explosionsfähigen Gemische vorliegen oder Zusatzmaßnahmen getroffen sind:
Gerät gemäß seiner Herstellerspezifikation auch außerhalb der atmosphärischen Bedingungen
betreibbar.
• Zugehörige Geräte mit galvanischer Trennung zwischen eigensicheren und nicht eigensicheren
Stromkreisen bevorzugen.
Gerätetyp PPC-M51
• Bei Installationen, die gemäß nationaler Vorschriften oder Normen einen Überspannungsschutz
benötigen: Gerät unter Verwendung eines Überspannungsschutzes installieren.
Zündschutzart Temperaturklasse
Ex ia IIC T6...T3 Ga/Gb T6
Ex ia IIC T6...T3 Gb
T4
T3
1 nach Typenschild
• Die Prozesstemperaturen beziehen sich auf die Temperatur an der Trennmembran.
• Maximale Umgebungstemperatur am Gehäuse einhalten.
Grundspezifikation, Merkmal Ausgang, Option IH
Versorgung
U  30 V DC
i
I  300 mA
i
P  1 W
i
C  10 nF
i
L = 0
i
Grundspezifikation, Merkmal Ausgang, Option PA
Versorgung
FISCO
U  17,5 V DC
i
I  500 mA
i
P  5,5W
i
C  5 nF
i
L  10 H
i
Prozesstemperatur T
 80 °C
 125 °C
1  150 °C
Entity
U
i
I
i
P
i
C
i
L
i
Umgebungstemperatur T
p
(Gehäuse)
-40 °C ... +40 °C
-40 °C ... +70 °C
-40 °C ... +70 °C
 24 V DC
 250 mA
 1,2 W
 5 nF
 10 H
amb
