Kanalempfänger LDG01X

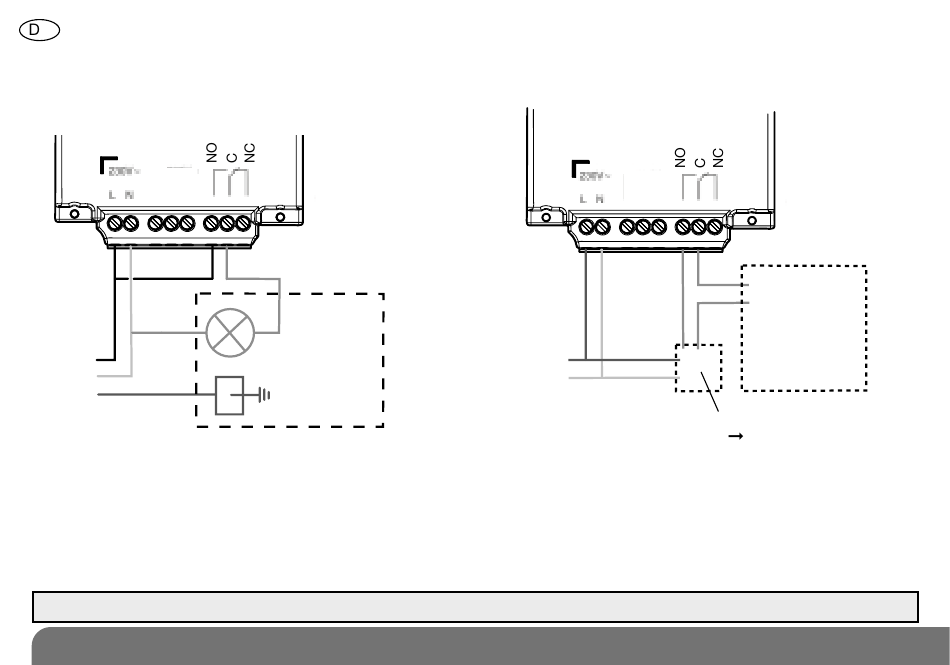

Beispiel für den Anschluss einer Außenbeleuchtung
(Gerät der Klasse 1)
Phase
Neutral
Erde
Max. kumulierte Ausgangsleistung:
Glühlampe
Hochvolt-Halogenlampe 230 V AC
Niedervolt-Halogenlampe 12 V
Halogenlampe, ferromagnetischer Konverter
Halogenlampe, elektronischer Konverter
Kompaktleuchtstofflampe (Energiesparlampe)
Leuchstofflampen ohne Vorschaltgerät
Leuchstofflampen mit konventionellen Vorschaltgerät, Parallelschaltung verboden
AcHTuNG: Muss an einen separaten Stromkreis angeschlossen werden, der mit 16 A abgesichert ist.
(230 V/potentialfreier Kontakt)
Halogenlampe
230 V
1000 W
1000 W
1000 W
1000 W
1000 W
200 W
500 W
Beispiel für den Anschluss eines Türöffners
(Kontaktart NO)
Phase
Neutral
78
+
Türöffner
-
Netzteil
230 V AC
12 V AC oder DC
